1 00 -
M E T R O
I N S TA L L AT I O N S V O R S C H R I F T
➠
Befestigen Sie an Stellen am Rohr, die nach dem Einbau nicht (mehr) erreichbar sind, das Klemmband mit einer Blech-
schraube;
➠
Bringen Sie genügend Bügel an, damit das Gewicht der Rohre nicht auf dem Gerät lastet;
➠
Bestimmen Sie die verbleibende Länge für die Dachdurchführung;
➠
Richten Sie eine passende Dachdurchführung ein.
!Achtung Sorgen Sie dafür, dass die erforderliche Einstecklänge erhalten bliebt.
➠
Schließen Sie die Dachdurchführung an das Konzentrische Rohrsystem an.
!Achtung - Sorgen Sie dafür, dass die universelle Dachpfanne gut an die umliegenden Pfannen anschließt;
- Sorgen Sie dafür, dass die Klebplatte gut am Flachdach anschließt.
6.5.4 Anschluss an einen vorhandenen Schornsteinabzug
Sie können das Gerät an einen vorhandenen Abzug anschließen.
In den Schornstein wird ein fl exibles Edelstahlrohr zur Ableitung der Verbrennungsgase eingesetzt. Der umgebende
Raum wird als Zuleitung für die Verbrennungsluft genutzt.
Beim Anschluss an einen vorhandenen Schornsteinabzug müssen folgende Anforderungen erfüllt sein:
- Die Verwendung ist nur in Verbindung mit dem speziellen DRU Schornstein-Anschluss-Set gestattet.
- Die Installationsanweisung wird mitgeliefert.
- Die Abmessungen müssen mindestens 150 x 150 mm betragen;
- Die senkrechte Länge darf maximal 12 Meter betragen;
- Die waagerechte Länge darf maximal 3 Meter betragen;
- Der vorhandene Schornsteinabzug muss sauber sein;
- Der vorhandene Schornsteinabzug muss dicht sein.
6.6 Einbauelement aufstellen
Das Gerät ist für den passgerechten Einbau in ein neu aufzustellendes (Kamin-) Einbauelement ausgelegt.
Um eine gute Ableitung der Wärme zu gewährleisten, muss um das Gerät genügend Platz vorhanden sein.
Das Einbauelement muss durch Lüftungsöffnungen ausreichend belüftet sein.
Achtung - Für das Einbauelement einschließlich der Rückwand des Elements muss nicht brennbares und hitzebeständiges
Material verwendet werden;
- Der Durchlass der - möglichst hoch angebrachten - Lüftungsöff nungen muss mindestens 200 cm
!Achtung Folgende Dinge müssen beim Einbauelement beachtet werden (siehe
- Platz für den Steuerkasten: Dieser muss in einem Abstand von 850 mm links oder rechts vom Gerät - so tief wie mög-
lich - angebracht werden;
- Abmessungen des Steuerkastens: siehe Abschnitt 6.7;
- Platz für die Lüftungsöff nungen;
- Abmessungen des Fensters, so dass dies nach dem Aufstellen des Einbauelements eingesetzt bzw. herausgenom-
men werden kann;
- Schutz des Blocks zur Gasregelung und der Leitungen gegen Zement und Kalk.
!Tipp
Bringen Sie die Lüftungsöff nungen nach Möglichkeit an beiden Seiten des Einbauelements an: Sie können dazu
Lüftungselemente von DRU verwenden.
➠
Überprüfen Sie, dass das Konzentrische System richtig angebracht wurde;
➠
Überprüfen Sie die Befestigung der Klemmbänder mit den Blechschrauben an den Stellen, die später nicht erreichbar sind;
4
6
5
3

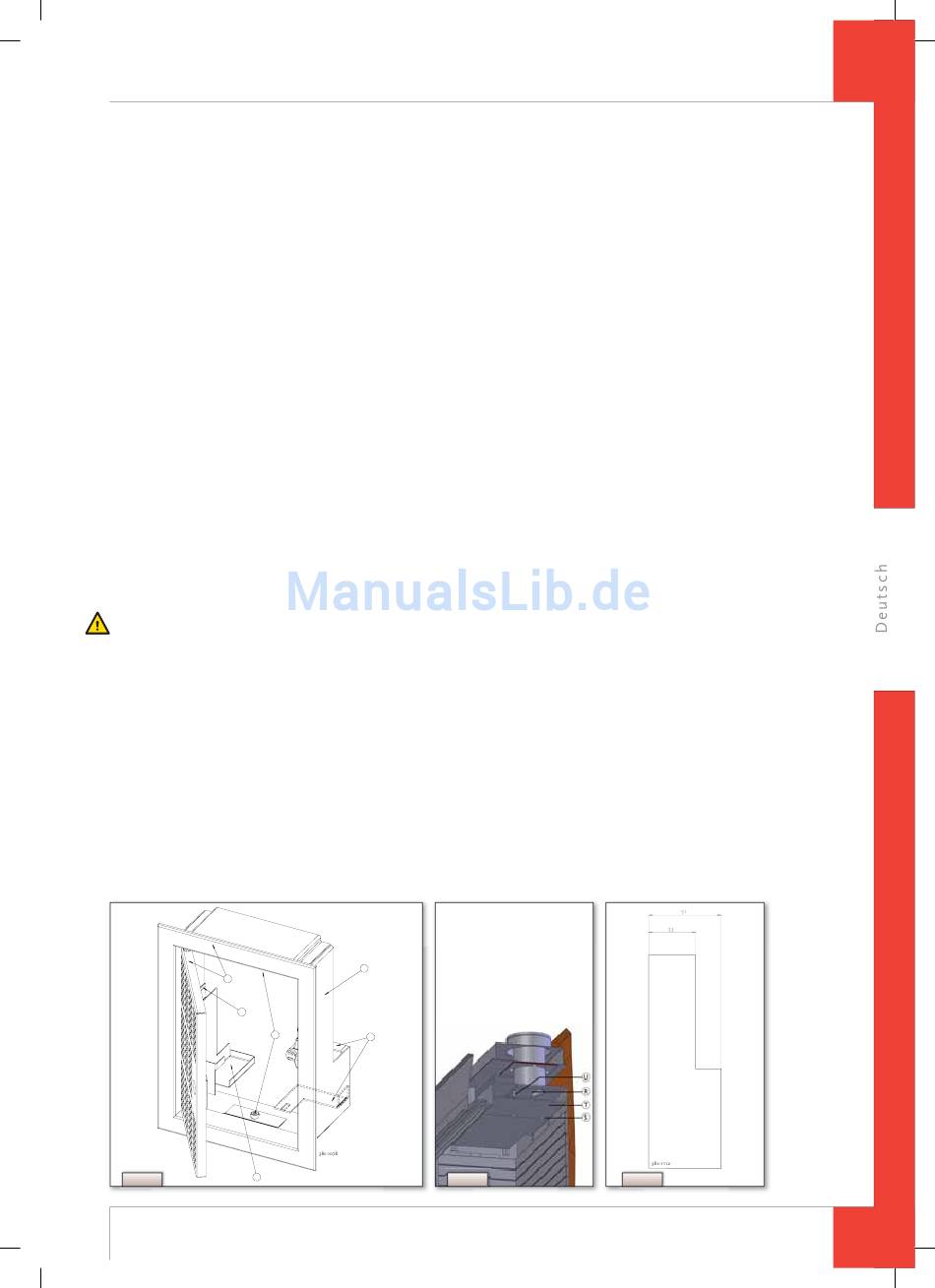

Abb. 5
Abb. 2
1
2
Abb. 6
2
betragen.
):
Abb. 7
9
D
