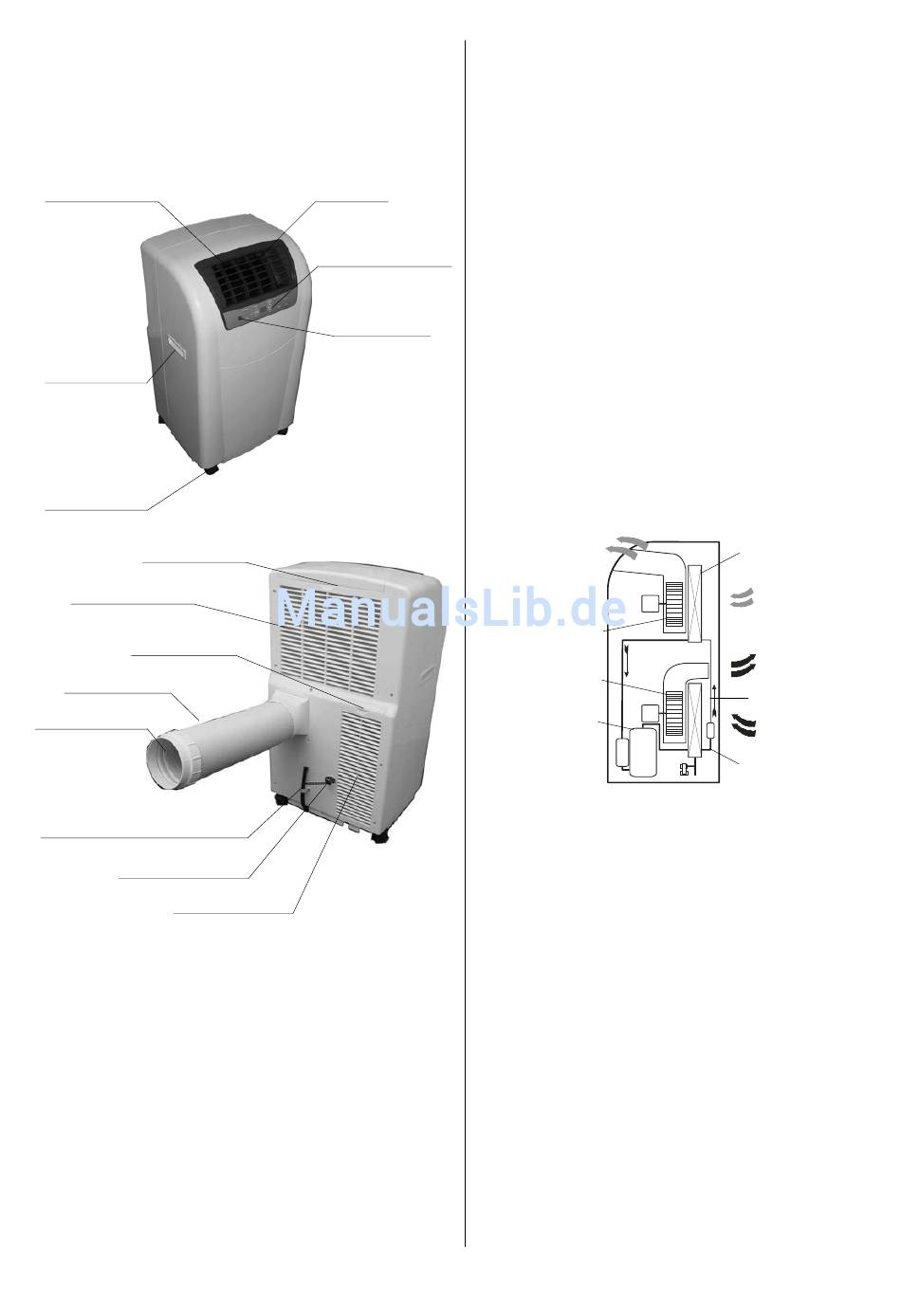

Gerätebeschreibung
Zum Lieferumfang der mobilen Raumklimageräte RKL
290-350 gehört die Infrarot-Fernbedienung und der Ab-
luftschlauch mit Flachdüse.
Luftleitlamellen
Griffmulde
Transportrollen
Luftfilter Umluft
Lufteintritt Umluft
Luftfilter Abluft
Abluftschlauch
Luftaustritt Abluft
Kondensatablauf mit Stopfen
Leitungshalterung
Lufteintritt Abluft
Das Gerät dient in erster Linie zur Raumkühlung.
Darüber hinaus filtert und entfeuchtet es die Luft und
schafft so ein angenehmes Raumklima.
In der Betriebsart „Ventilieren" bietet das Gerät zusätz-
lich die Möglichkeit die Raumluft umzuwälzen ohne die-
se zu kühlen.
Das Gerät arbeitet vollautomatisch und bietet dank sei-
ner Mikroprozessor-Regelung eine Vielzahl weiterer
Optionen, z. B. kann das Gerät über die Timerfunktion
automatisch zeitverzögert ein- bzw. ausgeschaltet wer-
den.
Die Bedienung des Gerätes erfolgt komfortabel über
das Bedienungstableau am Gerät oder über die mitge-
lieferte Infrarot-Fernbedienung.
Das Gerät ist für einen universellen, flexiblen und prob-
lemlosen Einsatz konzipiert. Es läßt sich dank seiner
kompakten Abmessungen bequem transportieren und
in allen Innenräumen einsetzen.
Das Gerät entspricht den grundlegenden Sicherheits-
Luftaustritt
und Gesundheitsanforderungen aller einschlägigen EU-
Bestimmungen.
Bedienungstableau
Funktionsprinzip
Das Raumklimagerät kühlt die Raumluft, indem es ihr
Wärme entzieht. Die aufgenommene Wärme wird über
IR-Empfänger
den Abluftschlauch an den Außenbereich abgegeben,
die gekühlte Luft wird dem Aufstellraum über einen
Ventilator zugeführt.
Anfallendes Kondensat tropft vom Verdampfer auf den
heißen Verflüssiger, verdampft dort und wird über den
Abluftschlauch in den Außenbereich transportiert. Über-
schüssiges Kondensat tropft vom Verflüssiger in eine
Kondensatfalle und wird von dort mittels eines Schau-
felrades dem Verflüssiger erneut zugeführt, verdampft
dort und wird mit dem Abluftstrom abgeleitet.
Den Transport der aufgenommenen Wärme innerhalb
des geschlossenen Kältemittelkreislaufes übernimmt
das umweltfreundliche Kältemittel R 407C.
Bedienung
Bevor Sie das Gerät in Betrieb nehmen, vergewissern
Sie sich, daß alle Sicherheitshinweise beachtet wurden.
Beachten Sie bitte, daß das Gerät am wirksamsten und
komfortabelsten arbeitet, wenn es bereits vor den
wärmsten Tageszeiten, z. B. am Vormittag, in Betrieb
genommen wird.
Die gewählte Raumtemperatur sollte 4 bis 7 °C unter-
halb der Außentemperatur liegen. Auf keinen Fall nied-
riger, da die Raumtemperatur nach einem Wechseln
aus einem nicht klimatisierten Raum, als zu kalt er-
scheint und zu Erkältungen führen kann.
Die gewählte Raumtemperatur hat keinen Einfluß auf
die Leistung des Gerätes! Es ist also bei hohen Raum-
temperaturen nicht sinnvoll, das Gerät auf die niedrigs-
te mögliche Temperatur einzustellen.
Kühle Umluft
in den Raum
Ventilator für
die Umluft
Ventilator für
die Abluft
Kompressor
Verdampfer
Angesaugte Umluft
aus dem Raum
Warme Abluft in
den Außenbe-
reich
Verflüssiger
Angesaugte Abluft
aus dem Raum
Kreislauf des
Kältemittels
5
