INSTALLATION
Ausrichtung

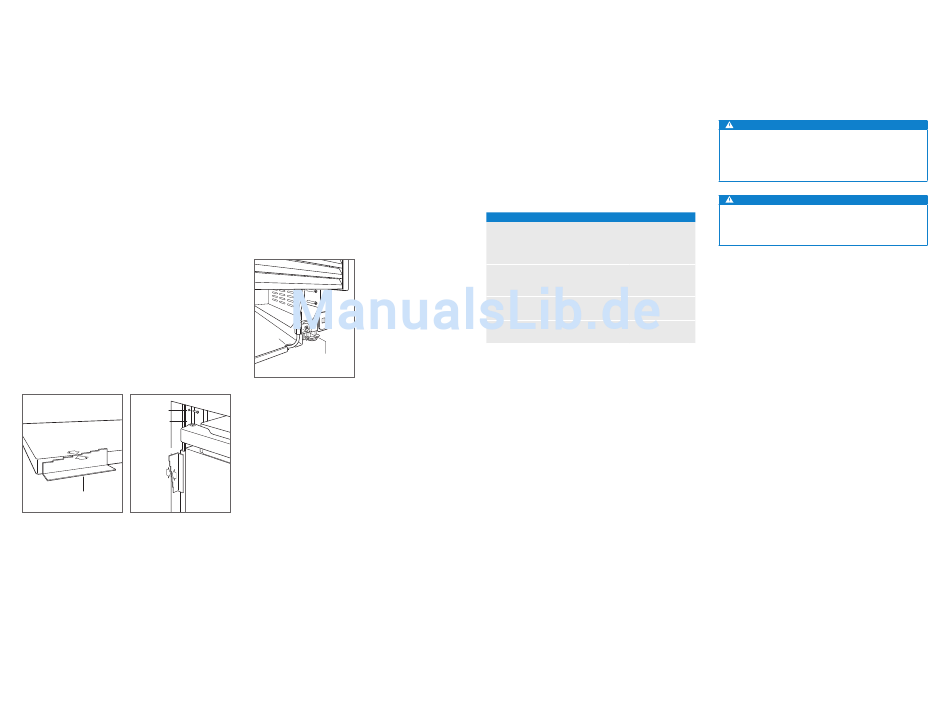

TIEFENEINSTELLUNG

Die Tiefe des Geräts so einstellen, dass es bündig mit den
angrenzenden Schränken abschließt. Eine präzise Passung
erhalten Sie, wenn Sie folgende Schritte ausführen:
Dekorplatte auf eine geschützte Arbeitsfläche legen. Den
1
Plattenstärkenmesser neben die Platte positionieren, um
festzustellen, welche Kerbe der Plattenstärke entspricht.
Nachdem die richtige Kerbe ermittelt wurde, wird diese
mit einem Marker markiert.
Die Oberseite des Geräts mithilfe des Plattenstärkenmes-
2
sers bei geschlossener Tür in Position bringen. Über dem
Scharnier eine Edelstahlschraube Nr. 8 x 13 mm einführen,
dann auf der Griffseite des Geräts eine Flachkopfschraube
Nr. 8 x 13 einführen. Bei schmaleren Geräten muss
eventuell die Tür geöffnet werden, damit man Zugang zur
Schraubenposition auf der Griffseite erhält. Zur Ausrich-
tung der Unterseite das Verfahren wiederholen.

VERANKERUNG

Nachdem Ober- und Unterseite ausgerichtet wurden, muss
überprüft werden, ob sich Türen und Schubladen richtig
öffnen lassen. Dann werden die restlichen Schrauben in
jeder Seitenleiste eingebaut.
SCHRAUBE
SEITENLEISTE
FRONTRAHMEN
DES
SCHRANK
VORDERSEITE
DES GERÄTS
PLATTENSTÄRKENMESSER
Plattenstärke Gerätetiefe
|
6 Deutsch

Wasserleitung

Vor Herstellung des letzten Anschlusses am Gerät die Was-
serleitung ausspülen. Dadurch werden alle Ablagerungen
entfernt, die durch die Installation der neuen Wasserleitung
eventuell noch im Rohr verblieben sind. Den Kunststoff-
schlauch vom Gerät mit dem im Lieferumfang enthaltenen
Armaturanschlusssatz an der hauseigenen Wasserleitung
anschließen. Alle Wasserleitungsarmaturen auf Leckagen
überprüfen.
Die Wasserleitung in der Kerbe unterbringen (siehe nachste-
hende Abbildung).
WICHTIGER HINWEIS: Wasserleitungen dürfen keinen Tem-
peraturen unter dem Gefrierpunkt ausgesetzt werden.
KERBE
ANSCHLUSS DER
WASSERLEITUNG
Wasserleitung
INSTALLATION DER PLATTE
Maßangefertigte Platten
Bei integrierten Modellen müssen maßangefertigte Tür-
platten und Griffe eingebaut werden. Edelstahlplatten sind
über einen Sub-Zero-Vertragshändler lieferbar.
Die Stärke der maßangefertigten Platten kann unterschied-
lich ausfallen. Die Platte muss mindestens 16 mm stark sein,
aber die Stärke kann auch erhöht werden, sofern sie nicht
das in der Tabelle weiter unten aufgeführte Plattenhöchst-
gewicht überschreitet. Die Tiefe jedes integrierten Modells
beträgt 610 mm. Bei der Planung der endbearbeiteten Öff-
nungstiefe muss die Plattenstärke berücksichtigt werden.
PLATTENANFORDERUNGEN
SÄULE HÖCHSTGEWICHT
457-mm-Modelle
610-mm-Modelle
762-/914-mm-Modelle
HOCH (TÜR) HÖCHSTGEWICHT
762-mm-Modelle
914-mm-Modelle
SCHUBLADE HÖCHSTGEWICHT
Alle Schubladenplatten
PLATTENSTÄRKE MINDESTWERT
Alle Platten
Laibungen zwischen Platten können unterschiedlich aus-
fallen; in der Regel sind Laibungen 3 mm breit.
VORSICHT
Wenn eine Platte mit einer Stärke von mehr als 25 mm
eingebaut wird, ist eventuell ein Türanschlag von 90°
erforderlich, um Schäden am Gerät und den angren-
zenden Schränken zu vermeiden.
VORSICHT
Bei einer kleineren Laibung zwischen Schränken und
dem Gerät besteht die Gefahr, dass man sich beim
Schließen der Tür die Finger ernsthaft quetscht.
20 kg
27 kg
34 kg
Die maßangefertigten Platten müssen auf allen Seiten endbe-
arbeitet werden. Sie sind sichtbar, wenn die Tür geöffnet ist.
22 kg
Es werden D-förmige Griffe empfohlen. Edelstahlrund- und
27 kg
Pro-Griffe können von Ihrem Sub-Zero-Vertragshändler
bezogen werden. Die Türgriffe müssen sich in der Nähe der
7 kg
Kante der Platte gegenüber dem Scharnier befinden und
sollten von oben nach unten zentriert sein. Die Schubla-
16
dengriffe müssen sich nahe der oberen Kante jeder Platte
befinden.
DOPPELINSTALLATION
Wenn in einer Doppelinstallation zwei Geräte nebeneinander
installiert werden, wird die Öffnungsbreite der zwei Geräte
zusammenaddiert. Für diese Installation wird ein Doppelin-
stallationssatz benötigt.
Doppelinstallationssätze sind über einen Sub-Zero-Vertrags-
händler lieferbar. Bei Fragen in Bezug auf die Installation
wenden Sie sich an Ihren Sub-Zero-Vertragshändler.
