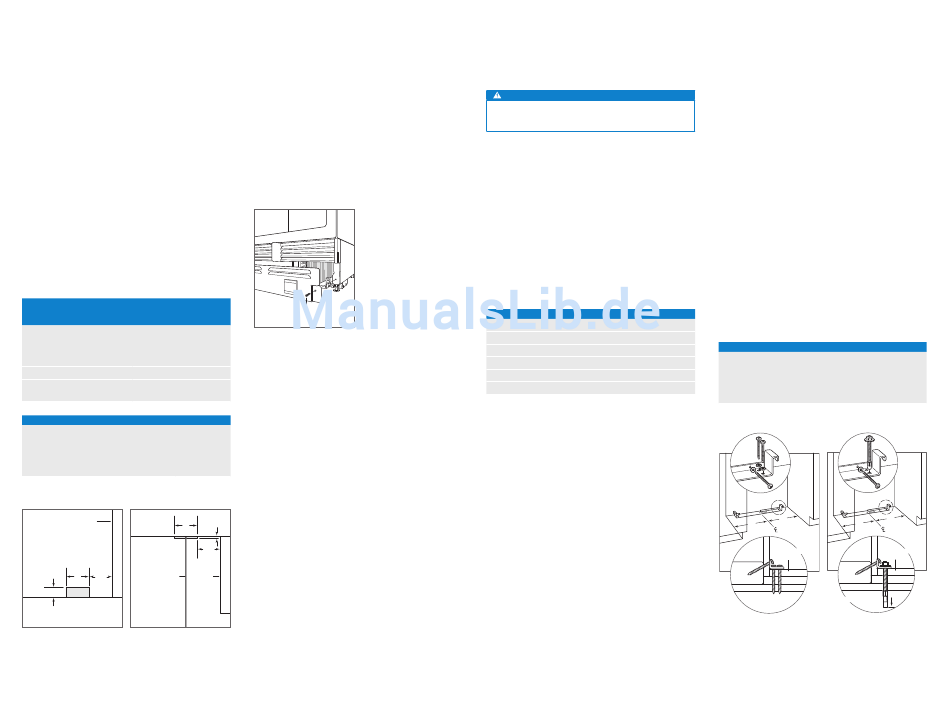

Rohrleitungen; Vorbereitung; Kippschutzhalterung - Subzero ICBIC-24R Installationsanleitung

VORBEREITUNG DES INSTALLATIONSORTES

Rohrleitungen

Bei der Installation müssen alle geltenden Vorschriften für
Rohrinstallationen eingehalten werden.
Die Wasserversorgungsleitung sollte im schattierten Bereich
in den nachstehenden Zeichnungen liegen. Die Wasser-
versorgungsleitung sollte an die Hausversorgungsleitung
angeschlossen werden, und es sollte ein leicht zugängli-
ches Absperrventil installiert werden. Keine Anbohrventile
verwenden. Die Wasserversorgungsleitung muss bündig mit
dem Boden abschließen und darf sich nicht störend auf die
Installation der Kippschutzhalterung auswirken.
Bei Modellen mit einem Eiswürfelbereiter oder Wasser-
spender ist ein Leitungsfilter erforderlich, wenn das Wasser
einen hohen Sedimentgehalt hat.
Ein Umkehrosmosesystem kann verwendet werden, falls am
Gerät jederzeit ein konstanter Wasserdruck von 2,4 - 8,3 bar
aufrechterhalten wird. Für diese Ausführung wird keine Kup-
ferleitung empfohlen.
VORAUSSETZUNGEN FÜR
DIE INSTALLATION VON
ROHRLEITUNGEN
Wasserversorgungsleitung Kupferleitung mit einem
Außendurchmesser von
1 / Zoll, Edelstahlgeflechtlei-
4
tung oder PEX-Rohr
Wasserdruck 2,4 - 8,3 bar
Wasserleitungsüberstand für den
Anschluss
ORT DER WASSERVERSORGUNG
BREITE
457-mm-Modelle
610-mm-Modelle
762-mm-Modelle
914-mm-Modelle
RECHTE SEITE RECHTE SEITE
A
DER ÖFFNUNG DER ÖFFNUNG
RÜCKWAND RÜCKWAND
A 152 A 152
WASSERLEITUNG WASSERLEITUNG RECHTE
mm mm
76 mm 76 mm
ÖFFNUNG
BODEN BODEN
VORDERANSICHT VORDERANSICHT DRAUFSICHT DRAUFSICHT
Ort der Wasserversorgung Ort der Wasserversorgung
(Rückseite) (Unterseite)
|
4 Deutsch

Vorbereitung

Das Gerät auspacken und auf Schäden überprüfen. Den
Holzsockel entfernen und die Versandschrauben und
Streben entsorgen. Die Verpackungsmaterialien entfernen
und dem Recycling zuführen. Die Sockelleiste, Kippschutz-
halterung und Befestigungsmittel dürfen nicht entsorgt
werden.
Die Sockelleiste durch Ausbauen der zwei Montage-
schrauben entfernen. Siehe Abbildung unten.
SCHRAUBE
Ausbauen der Sockelleiste
0,9 m
A
76 mm
140 mm
152 mm
229 mm
13 mm 13 mm
A
152 152
mm mm
RECHTE
SEITE SEITE
DER DER
ÖFFNUNG

Kippschutzhalterung

ACHTUNG
Um ein Abkippen des Geräts nach vorne zu verhindern,
muss die Kippschutzhalterung installiert werden.
Die Rückseite der Kippschutzhalterung muss 610 mm von
der Vorderseite des Geräts eingebaut werden (ohne Platte).
Alle Befestigungsmittel der Kippschutzhalterung gemäß
Anweisung für Holz- oder Betonböden verwenden.
WICHTIGER HINWEIS: Wenn bei einer Holz- oder Beton-
bodenausführung die Schrauben Nr. 12 nicht in Kontakt
mit einem Wandpfosten bzw. einer Wandplatte kommen,
die Schrauben und Scheiben Nr. 12 mit den Wandankern
verwenden.
WICHTIGER HINWEIS: Bei manchen Installationen müssen
die Schrauben eventuell in einem Winkel im Estrich oder in
der Fußbodendeckschicht eingeschraubt werden, um die
Kippschutzhalterung an der Rückwand zu befestigen.
KIPPSCHUTZ-BEFESTIGUNGSMITTEL
1 Kippschutzhalterung
12 Flachkopfschrauben Nr. 12 x 64 mm
4 Ankerkeile, 3 / Zoll – 16 x 95 mm
8
12 Flachscheiben Nr. 12
4 HD-Flachrundkopfschrauben Nr. 8–18 x 32 mm
4 Zip-It ® -Wandanker aus Nylon
HOLZBODENAUSFÜHRUNG
Nach der korrekten Positionierung der Kippschutzhalterung
in der Öffnung Pilotlöcher mit einem Durchmesser von max.
5 mm in die Wandpfosten oder Wandplatte bohren. Mit den
Schrauben und Scheiben (Nr. 12) die Halterungen befes-
tigen. Sicherstellen, dass die Schrauben um mindestens
19 mm durch das Bodenmaterial und in die Wandpfosten
bzw. Wandplatte eindringen. Siehe die Abbildung und
Tabelle weiter unten.
BETONBODENAUSFÜHRUNG
Nach der korrekten Positionierung der Kippschutzhalterung
in der Öffnung Pilotlöcher mit einem Durchmesser von max.
5 mm in die Wandpfosten oder Wandplatte bohren. Löcher
mit einem Durchmesser von 10 mm mindestens 38 mm
tief in den Beton bohren. Mit den Schrauben und Scheiben
(Nr. 12) die Halterungen an der Wand befestigen, und die
Halterungen mit den Ankerkeilen ( 3 / Zoll) am Boden befe-
8
stigen. Sicherstellen, dass die Schrauben um mindestens
19 mm in die Wandpfosten bzw. Wandplatte eindringen.
Siehe die Abbildung und Tabelle weiter unten.
PLATZIERUNG DER KIPPSCHUTZHALTERUNG
BREITE
457-mm-Modelle 229 mm
610-mm-Modelle 305 mm
762-mm-Modelle 318 mm
914-mm-Modelle 457 mm
A A
A A
ENDBEARBEITETER ENDBEARBEITETER
BODEN BODEN
WANDPLATTE
WANDPLATTE
ESTRICH ESTRICH
38 mm
HOLZBODEN
BETONBODEN min
Holzboden Betonboden
A
