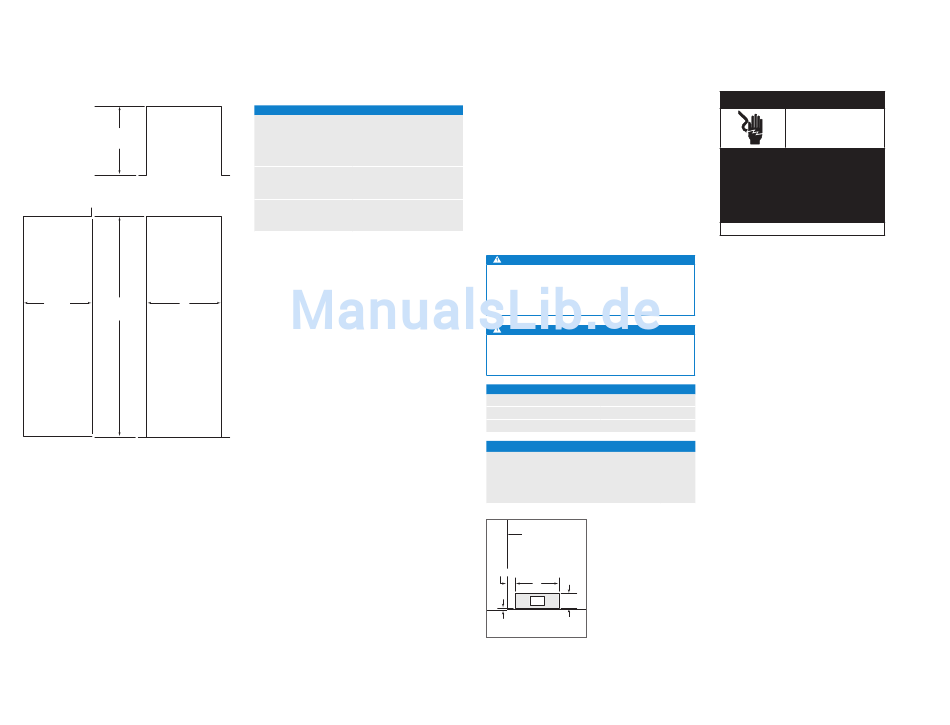

PRÉPARATION DE L'EMPLACEMENT

Cotes d'encastrement

MODÈLES INTÉGRABLES
VUE EN PLAN
PROFONDEUR
D'OUVERTURE -
635 mm
PROFONDEUR
D'OUVERTURE -
635 mm B A
HAUTEUR LARGEUR
D'OUVERTURE D'OUVERTURE
VUE LATÉRALE VUE DE FACE
COTES D'ENCASTREMENT A
MODÈLES COLONNE PORTE HAUTEUR
ICBIC-18FI 457 mm 2134 mm
ICBIC-24R, ICBIC-24FI 610 mm 2134 mm
ICBIC-30RID, ICBIC-30FI 762 mm 2134 mm
ICBIC-36RID 914 mm 2134 mm
MODÈLES GRANDE HAUTEUR A
ICBIT-30RID, ICBIT-30CIID 762 mm 2134 mm
ICBIT-36CIID 914 mm 2134 mm
MODÈLES À TIROIRS A
ICBID-30RP, ICBID-30CI 762 mm
ICBID-36CI 914 mm
Chaque modèle intégrable mesure 610 mm de profondeur.
Tenez compte de l'épaisseur du panneau lorsque vous
préparez la profondeur d'ouverture finie.
Électricité
L'installation doit se conformer à tous les codes électriques
applicables.
B
L'alimentation en électricité doit se trouver dans la zone
ombrée indiquée sur l'illustration et dans le tableau ci-
dessous. Il est nécessaire d'avoir un circuit indépendant,
alimentant uniquement cet appareil ménager. Il n'est pas
recommandé d'avoir recours à un disjoncteur différentiel
B (GFCI) qui pourrait provoquer l'interruption du fonctionne-
ment de l'appareil.
Cet appareil est pourvu d'un orifice d'accès. L'orifice
B
d'accès se trouve à l'arrière, en bas de l'appareil. Lorsque
876 mm
vous remplacez le cordon électrique, vérifiez que le nouveau
876 mm
cordon soit de catégorie HO5VV-F3G1.0 ou équivalente afin
d'assurer un fonctionnement en toute sécurité.
MISE EN GARDE
La prise doit être vérifiée par un électricien qualifié.
Celui-ci doit s'assurer qu'elle est dotée de la polarité
adéquate. Assurez-vous que la prise est correctement
mise à la terre.
AVERTISSEMENT
N'utilisez pas de rallonge ni d'adaptateur à deux
broches. Ne retirez pas non plus la broche de mise à la
terre du cordon électrique.
CONFIGURATION ÉLECTRIQUE
Alimentation électrique
Disjoncteur
Prise
EMPLACEMENT DE L'ALIMENTATION ÉLECTRIQUE
PORTE
Modèles de 457 mm
Modèles de 610 mm
Modèles de 762 mm
Modèles de 914 mm
CÔTÉ GAUCHE
DE L'OUVERTURE
114 mm
A
108
E
mm
SOL
6 mm
VUE DE FACE
Emplacement de l'alimentation
électrique.
Électricité
Danger de
choc électrique
Branchez directement le cordon électrique
dans une prise avec mise à la terre adéquate.
N'entravez pas la fonction de mise à la
terre du cordon électrique.
N'utilisez pas d'adaptateur ou de cordon
de rallonge.
Le non-respect de ces instructions pourrait
entraîner des blessures graves voire mortelles.
Voir les instructions d'installation
220-240 V c.a., 50/60 Hz
10 A
type mise à la terre
A
152 mm
241 mm
318 mm
394 mm
|
