Installation

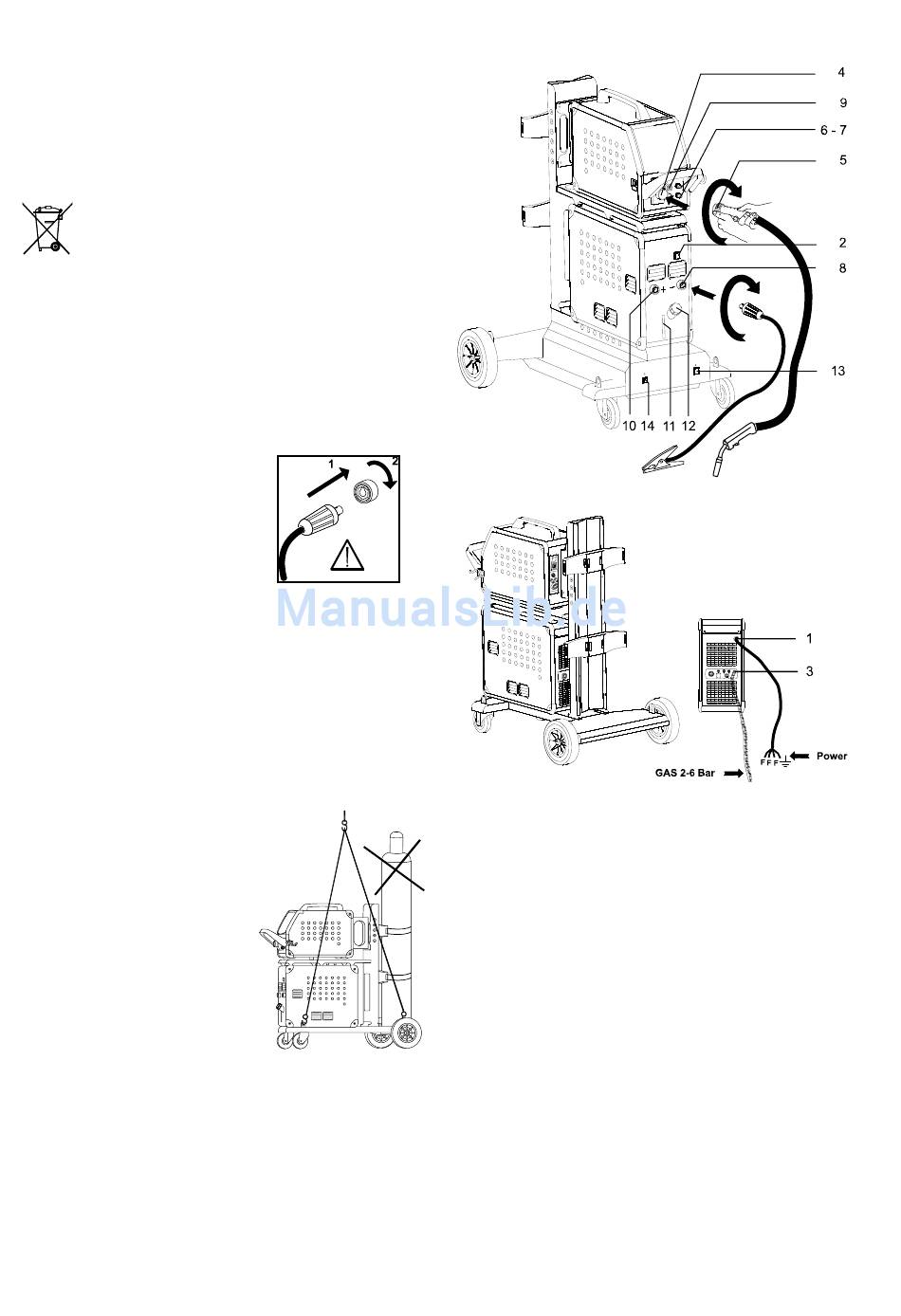

I det følgende beskrives, hvorledes de enkelte dele af
maskinen kobles sammen, sluttes til forsyningsnettet
og tilsluttes gasforsyningen mm. Tallene i parentes
henviser til figurerne i afsnittet.
Bortskaf produktet i overensstemmelse med
gældende regler og forskrifter.
www.migatronic.com/goto/weee
Konfigurering
Hvis maskinen udstyres med svejsebrænder og svej-
sekabler, der er underdimensioneret i forhold til
svejsemaskinens specifikationer f.eks. med hensyn til
den tilladelige belastning, påtager MIGATRONIC sig
intet ansvar for beskadigelse af kabler, slanger og
eventuelle følgeskader.
Vigtigt!
Når stelkabel og svejsebrænder
tilsluttes maskinen, er god elek-
trisk kontakt nødvendig, for at
undgå at stik og kabler ødelæg-
ges.
Advarsel
Tilslutning til generator, kan medføre at svejsemaski-
nen ødelægges.
Generatorer kan i forbindelse med tilslutning til en
svejsemaskine afgive store spændingspulser som vir-
ker ødelæggende på svejsemaskinen. Kun frekvens-
og spændingsstabile generatorer af asynkron-typen
må anvendes.
Defekter som opstår på svejsemaskinen, som følge af
tilslutning til generator er ikke omfattet af garantien.
Løfteanvisning
Når maskinen skal løftes, skal
løftepunkterne, som vises på
figuren, anvendes.
Maskinen må ikke løftes med
monteret gasflaske!
Nettilslutning
Inden maskinen tilkobles forsyningsnettet, skal det
kontrolleres, at den er beregnet til den aktuelle net-
spænding, og at forsikringen i forsyningsnettet er i
overensstemmelse med typeskiltet. Netkablet (1) skal
tilsluttes 3-faset vekselstrøm 50 eller 60 Hz og beskyt-
telsesjord. Rækkefølgen af faserne er uden betydning.
Maskinen tændes med hovedafbryderen (2).

TILSLUTNING OG IBRUGTAGNING

Tilslutning af beskyttelsesgas
Gasslangen, som udgår fra bagsiden af maskinen (3),
tilsluttes en gasforsyning med en trykreduktion til 2-6
bar. En/to gasflasker kan fikseres bag på vognen.
Tilslutning af brænder for MIG/MAG-svejsning
Svejseslangen trykkes i ZA-koblingen (4), og spænde-
omløberen (5) på enden af slangen spændes med
hånden. Hvis brænderen er vandkølet, tilsluttes end-
videre de to slanger: RØD og BLÅ til lynkoblinger (6 -
7). Stelkablet tilsluttes svejseminus (8).
Hvis brænderen er en MIG Manager
dere tilsluttes et multistik til fronten af maskinen (9).
®
NB: MIG Manager kan kun tilsluttes hvis der er mon-
teret tilslutningskit i maskinen (ekstra udstyr).
Tilslutning af elektrodeholder for MMA
Elektrodeholder og returstrømkabel tilsluttes plusudtag
(10) og minusudtag (8). Polariteten vælges efter elek-
trodeleverandørens anvisning.
6
®
