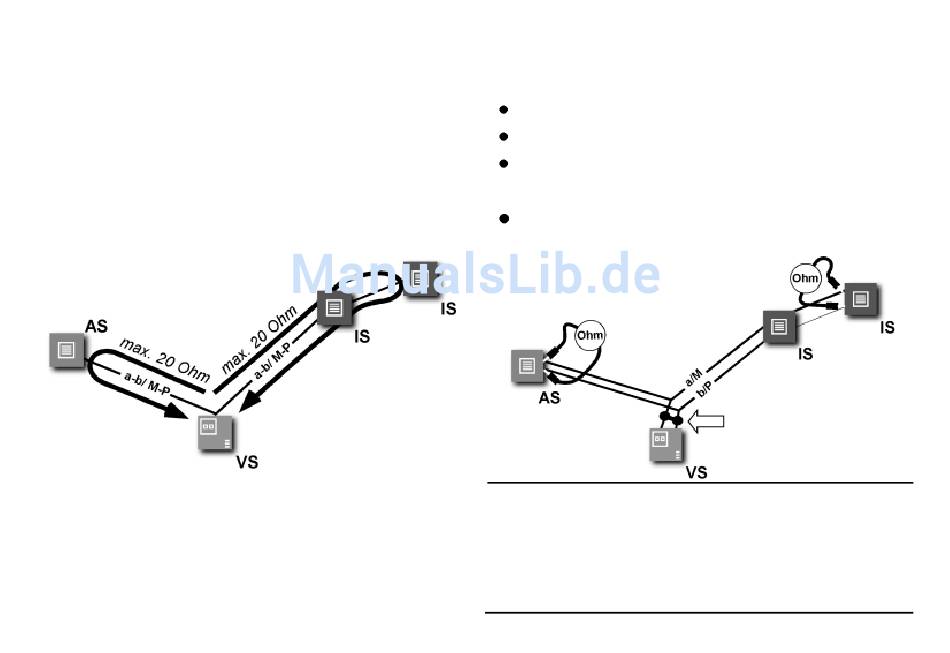

Schleifenwiderstand Prinzip
Keines der Geräte (AS, IS oder FE) darf
jeweils weiter als 20 Ohm vom Versor-
gungs- und Steuergerät (VS) entfernt
sein.
20 Ohm:
max. 160 m Abstand AS/IS-VS bei
0,6 mm Durchmesser
max. 300 m Abstand AS/IS-VS bei
0,8 mm Durchmesser
Schleifenwiderstand Messung
230 V / 50 Hz des VS abschalten.
a-b Kurzschluss am VS anbringen.
Andere Geräte stören die Messung
nicht, können angeschlossen bleiben
An der letzten IS oder AS am Strang
den Widerstand an a/b messen
AS Außenstation
VS Versorgungs- und Steuergerät
IS Innenstation
FE Funktionserweiterung
12
a, b hier
kurzschließen
