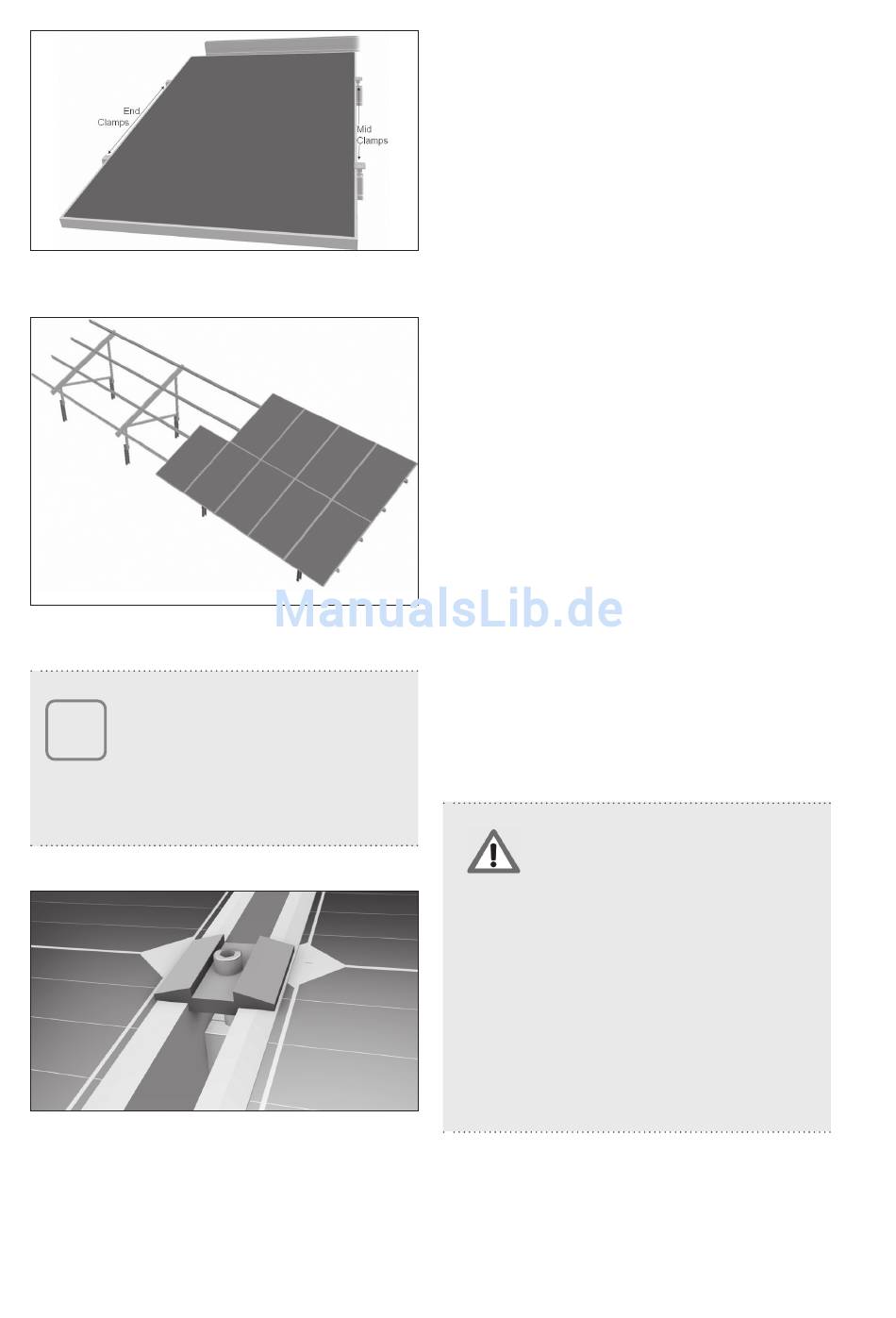

Bild 7.2 - 1 Montage der Klemmen
Bild 7.2 – 2 Hochkantmontage
HINWEIS!
i
Um einen ästhetisch ansprechende
Modulreihenabstand (horizontal) zu
haben, benutzen Sie eine Mittelklemme
oder etwas anderes als Abstandhalter
zwischen den jeweiligen Modulreihen.
Bild 7.2 – 3 Modulhalter
14
7.2 Hochkantmontage
Die folgende Vorgehensweise beschreibt die Montage der
Module in einer Reihe. Dieses Verfahren beginnt am linken
Rand (Westen) des Modultisches und bewegt sich nach
rechts (Osten). Die Module können aber auch anders
herum installiert werden.
•
Klicke einen Clickstone mit Endklemme in jeden Modul-
träger.
•
Lege das erste Modul auf die Modulträger und schiebe
es an die Endklemmen. Wenn die Module so ausgerichtet
sind, dass die Klemmen an den Klemmbereichen des
Moduls anliegen, dann können diese festgezogen werden.
•
Klicke eine Mittelklemme in jeden Modulträger. Drücke
Ihn an das Modul. Gehe sicher, dass die Mittelklemme
auf dem zuvor montierten Modul aufliegt.
•
Lege das nächste Modul auf die Modulträger und
schiebe es an die Mittelklemmen. Befestige die Mittel-
klemmen mit dem vorgegeben Drehmoment.
•
Wiederhole diese Schritte bis zum Ende der Reihe.
Nach dem letzten Modul wird eine Endklemme mon-
tiert um die Reihe abzuschließen.
Materialschäden durch falsche Montage
Falsch montierte Module können
ACHTUNG
runterfallen und beschädigt werden.
•
Gehen Sie sicher, dass der
Clickstone richtig eingeklickt ist.
•
Gehen Sie sicher, dass die Module
an beiden Seiten der Klemmen
anliegen.
•
Achten Sie auf die richtigen
Anzugsdrehmomente.
Montageanleitung Sigma I XL
ALU
