2. Technische Beschreibung
Bitte überprüfen Sie bei der Lieferung vom Sigma I XL
Projektzeichnungen beschrieben vorhanden sind. Wenn ein Teil fehlt oder beschädigt ist, dokumentieren Sie dieses
Problem und wenden Sie sich bitte an Mounting Systems.
2.1 Systemübersicht
Im Folgenden sind die wichtigsten Systemteile dargestellt. Die Ausführung der einzelnen Systemteile kann
variieren, v. a. zwischen den Komponenten für Hochkant- und Quermontage, aber auch in Abhängigkeit von:
·
Gründungselement
·
Modulart
·
Modulanzahl und Konfi guartion
·
Den örtlichen Gegebenheiten

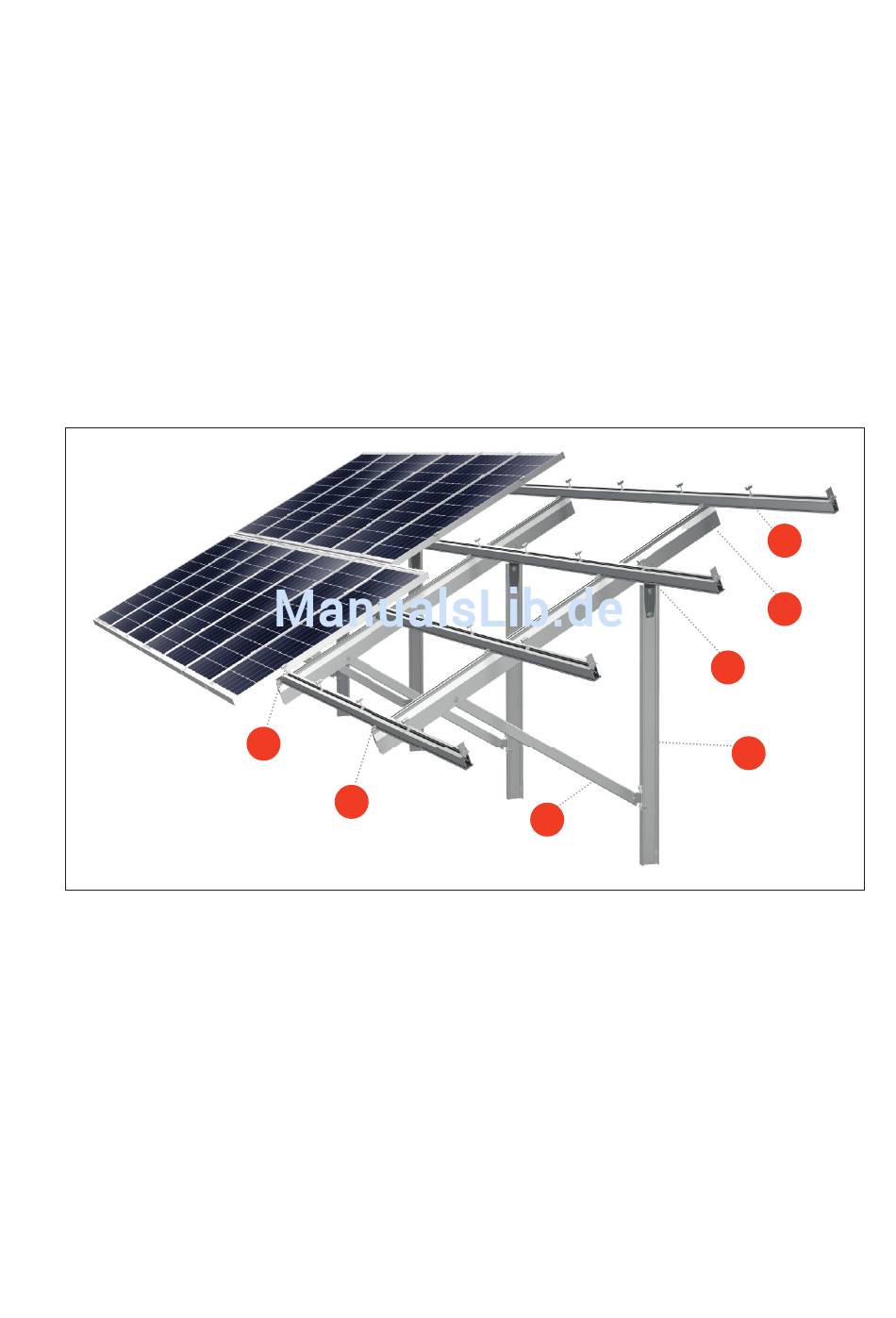

Bild 2.1 – 1 Hochkant Montage
Sigma I XL
Komponenten:
ALU
a Rammpfosten
b Sparrenadapter
c
Diagonale
d Sparren
e
Modulträgerklemme
f
Modulträger
g Verbinder*
h
Modulhalter/Endhalter
i
Kleinteile*
* nicht in dieser Übersicht zu sehen
Montageanleitung Sigma I XL
ALU
h
e
ALU
ob alle Teile und Komponenten wie in der Stückliste und der
c
f
d
b
a
