7. Modulmontage
7.1 Montage des Clickstones
Der Mounting Systems Clickstone ist ein spezieller Klip mit
dem die Modulhalter in den Schienen befestigt werden.
Man benötigt nur einen 5 mm Innensechskantschlüssel für
die Montage. Der Clickstone wird von oben in den oberen
Kanal des Modulträgers eingeklickt.
Montageschritte:
•
Lege den Clickstone leicht angewinkelt in den Kanal
des Modulträgers.
•
Während Sie den Clickstone in seiner Position halten,
richten Sie Ihn auf, bis er in der Schiene einrastet.
HINWEIS!
i
Der Clickstone ist untermaßig gefertigt,
weshalb er leicht einzuklicken ist. Im
Clickstone-Kanal kann er so einfach an
die richtige Position geschoben werden.
Durch das Eindrehen der Schraube wird
der Clickstone auseinander gedrückt und
sorgt so für den Richtigen halt. Um den
Clickstone wieder zu entfernen, lösen Sie
die Schraube so weit, dass sie die Nasen
im Clickstone nicht mehr berührt. Dann
können Sie die Schenkel des Clickstones
leicht zusammen drücken und Ihn aus
dem Kanal entfernen.
Montageanleitung Sigma I XL
ALU
1
3

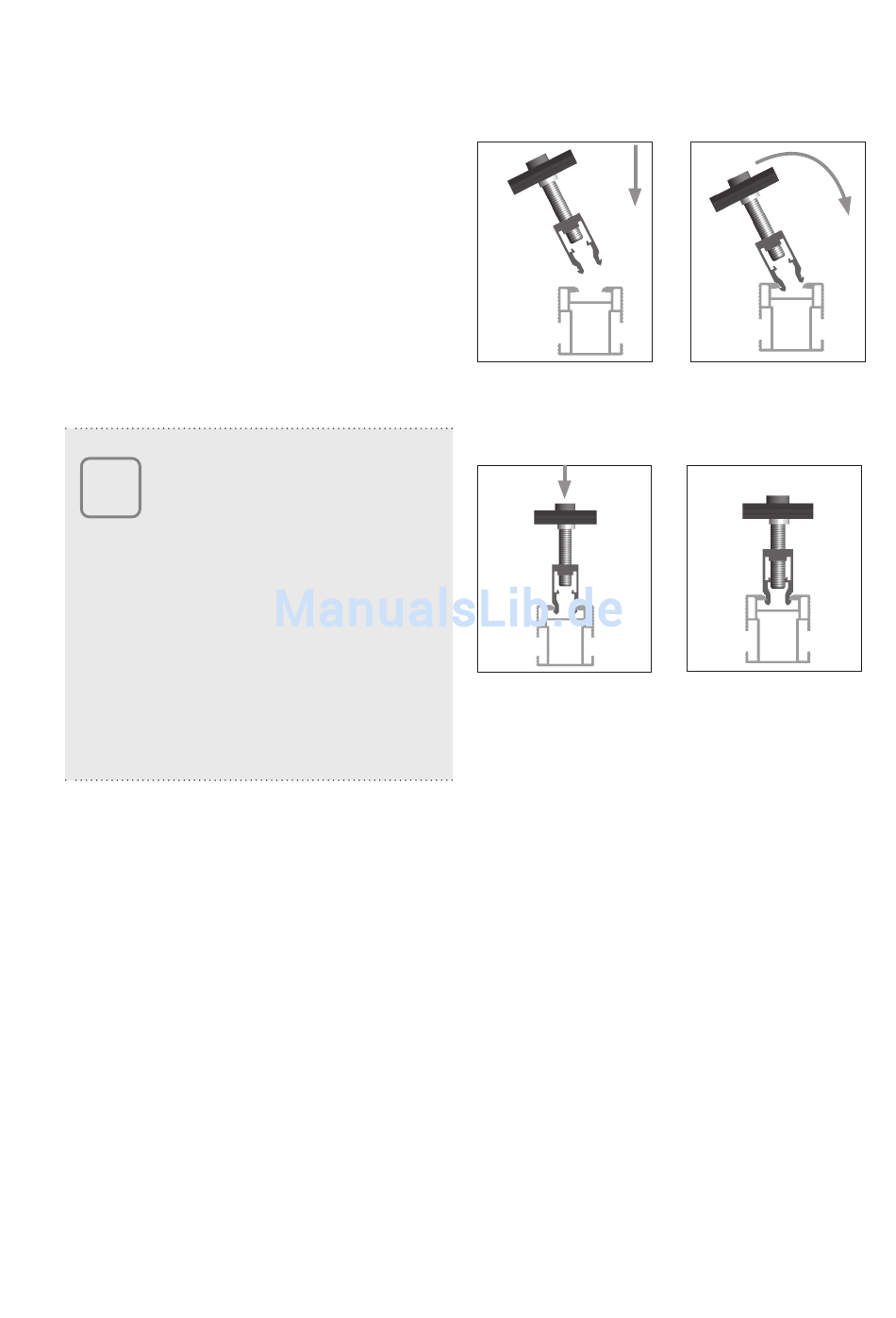

Bild 7.1 - 1 Montageschritte Clickstone
2
4
13
