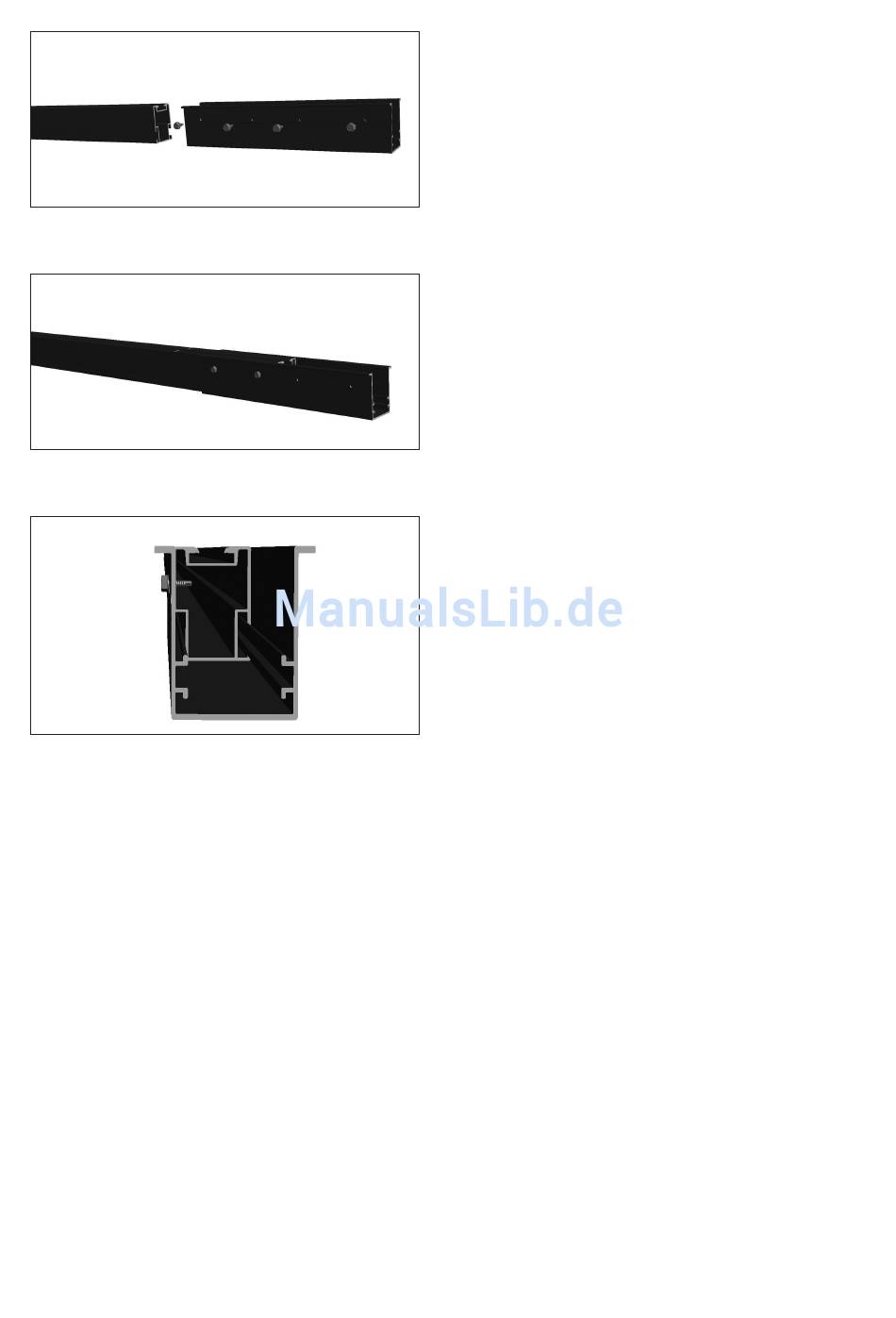

Bild 6.3 - 1 Verbinder und Einzelteile
Bild 6.3 - 2 Montierter Verbinder
Bild 6.3 - 3 Montierte Verbinder mit Modulträger
12
6.3 Verbinder
Die Modulträger werden durch einen Verbinder mitein-
ander verbunden (Bild 6.3 - 1 bis 6.3 – 3).
•
Die Modulträger untereinander mit Schienenverbindern
verbinden. Typ, Position und zugehörige Kleinteile
bitte der Übersichtszeichnung entnehmen.
Keinen Spalt zwischen den Modulträgern lassen.
Korrekte Anzugsdrehmomente beachten.
Falls ihr System als Durchlaufsystem geplant ist, kommen
zwischen den einzelnen Gestelleinheiten Dehnungsverbin-
der zum Einsatz.
Montageschritte:
•
Ggf. jeweils zwischen den einzelnen System-Einheiten
Dehnungsverbinder montieren und die Einheiten so
untereinander verbinden ohne Materialausdehnung zu
verhindern. Die korrekte Position und Anzahl bitte der
ÜZ entnehmen.
•
Sicherstellen, dass zwischen den Modulträgern ein
Spalt von 20mm verbleibt und der Verbinder nur an
einem der beiden Modulträger fest montiert wird. Die
Verbindung zum zweiten Modulträger bleibt lose, so
dass eine Längenausdehnung der Schienen ermög-
licht wird.
Montageanleitung Sigma I XL
ALU
