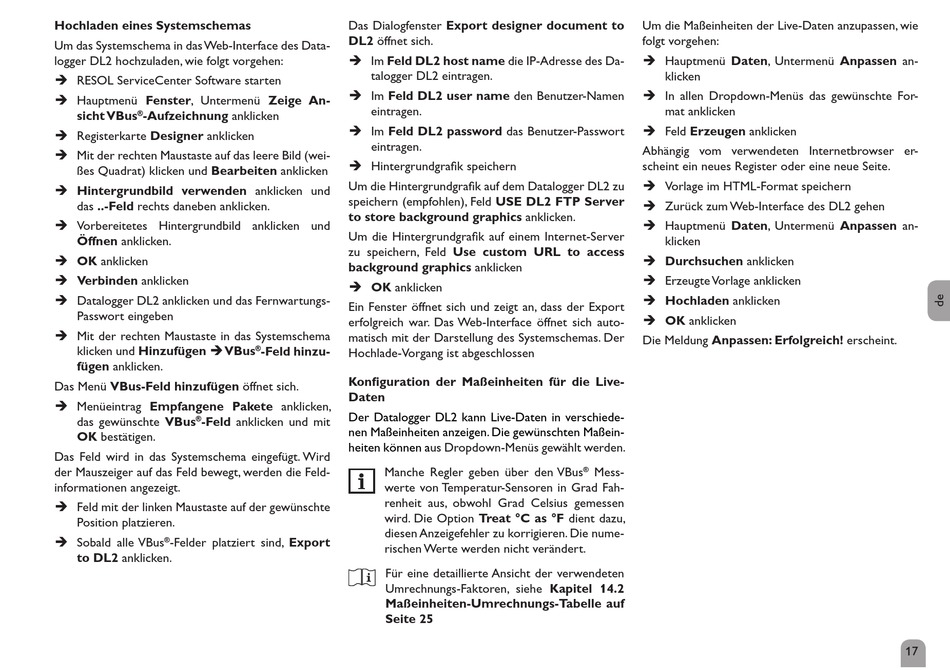

Resol DL2 Anleitung Seite 17

HochladenÎeinesÎSystemschemas
Um das Systemschema in das Web-Interface des Data-
logger DL2 hochzuladen, wie folgt vorgehen:
Î RESOL ServiceCenter Software starten
Î Hauptmenü Fenster, Untermenü ZeigeÎ An-
sichtÎVBus -Aufzeichnung anklicken
®
Î Registerkarte Designer anklicken
Î Mit der rechten Maustaste auf das leere Bild (wei-
ßes Quadrat) klicken und Bearbeiten anklicken
Î HintergrundbildÎ verwenden anklicken und Î
das ..-Feld rechts daneben anklicken.
Î Vorbereitetes Hintergrundbild anklicken und
Öffnen anklicken.
Î OK anklicken Î
Î Verbinden anklicken Î
Î Datalogger DL2 anklicken und das Fernwartungs-
Passwort eingeben
Î Mit der rechten Maustaste in das Systemschema
klicken und HinzufügenÎÎÎVBus
fügen anklicken.
Das Menü VBus-FeldÎhinzufügenÎöffnet sich.
Î Menüeintrag EmpfangeneÎ Pakete anklicken,
das gewünschte VBus -FeldÎ anklicken und mit
®
OK bestätigen.
Das Feld wird in das Systemschema eingefügt. Wird
der Mauszeiger auf das Feld bewegt, werden die Feld-
informationen angezeigt.
Î Feld mit der linken Maustaste auf der gewünschte
Position platzieren.
Î Sobald alle VBus -Felder platziert sind, ExportÎ
®
toÎDL2 anklicken.
Das Dialogfenster ExportÎdesignerÎdocumentÎtoÎ
DL2Îöffnet sich.
Î Im FeldÎDL2ÎhostÎname die IP-Adresse des Da-
talogger DL2 eintragen.
Î Im FeldÎDL2ÎuserÎname den Benutzer-Namen
eintragen.
Î Im FeldÎDL2Îpassword das Benutzer-Passwort
eintragen.
Î Hintergrundgrafik speichern
Um die Hintergrundgrafik auf dem Datalogger DL2 zu
speichern (empfohlen), Feld USEÎDL2ÎFTPÎServerÎ
toÎstoreÎbackgroundÎgraphics anklicken.
Um die Hintergrundgrafik auf einem Internet-Server
zu speichern, Feld UseÎ customÎ URLÎ toÎ accessÎ
backgroundÎgraphics anklicken
Î OK anklicken Î
Ein Fenster öffnet sich und zeigt an, dass der Export
erfolgreich war. Das Web-Interface öffnet sich auto-
matisch mit der Darstellung des Systemschemas. Der
® -FeldÎhinzu-
Hochlade-Vorgang ist abgeschlossen
KonfigurationÎ derÎ MaßeinheitenÎ fürÎ dieÎ Live-
Daten
Der Datalogger DL2 kann Live-Daten in verschiede-
nen Maßeinheiten anzeigen. Die gewünschten Maßein-
heiten können aus Dropdown-Menüs gewählt werden.
Manche Regler geben über den VBus
werte von Temperatur-Sensoren in Grad Fah-
renheit aus, obwohl Grad Celsius gemessen
wird. Die Option TreatΰCÎasΰFÎdient dazu,
diesen Anzeigefehler zu korrigieren. Die nume-
rischen Werte werden nicht verändert.
Für eine detaillierte Ansicht der verwendeten
Umrechnungs-Faktoren, siehe KapitelÎ 14.2Î
Maßeinheiten-Umrechnungs-TabelleÎaufÎ
SeiteÎ25
Um die Maßeinheiten der Live-Daten anzupassen, wie
folgt vorgehen:
Î Hauptmenü Daten, Untermenü Anpassen an-
klicken
Î In allen Dropdown-Menüs das gewünschte For-
mat anklicken
Î Feld Erzeugen anklicken
Abhängig vom verwendeten Internetbrowser er-
scheint ein neues Register oder eine neue Seite.
Î Vorlage im HTML-Format speichern
Î Zurück zum Web-Interface des DL2 gehen
Î Hauptmenü Daten, Untermenü Anpassen an-
klicken
Î Durchsuchen anklicken Î
Î Erzeugte Vorlage anklicken
Î Hochladen anklicken Î
Î OK anklicken Î
Die Meldung Anpassen:ÎErfolgreich! erscheint.
® Mess-
