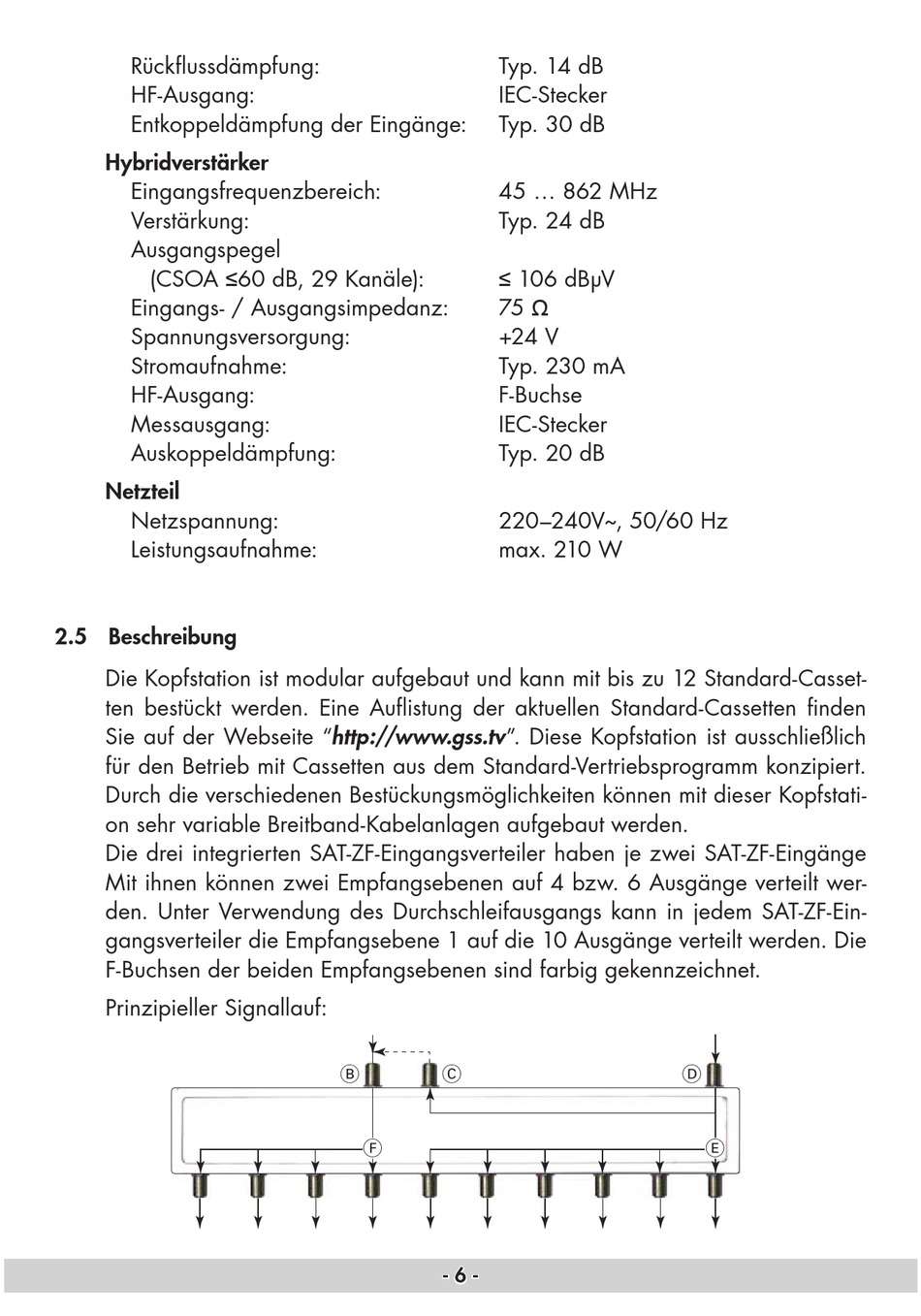

Rückflussdämpfung:
HF-Ausgang:
Entkoppeldämpfung der Eingänge:
Hybridverstärker
Eingangsfrequenzbereich:
Verstärkung:
Ausgangspegel
(CSOA ≤60 dB, 29 Kanäle):
Eingangs- / Ausgangsimpedanz:
Spannungsversorgung:
Stromaufnahme:
HF-Ausgang:
Messausgang:
Auskoppeldämpfung:
Netzteil
Netzspannung:
Leistungsaufnahme:
2.5 Beschreibung
Die Kopfstation ist modular aufgebaut und kann mit bis zu 12 Standard-Casset-
ten bestückt werden. Eine Auflistung der aktuellen Standard-Cassetten finden
Sie auf der Webseite "http://www.gss.tv". Diese Kopfstation ist ausschließlich
für den Betrieb mit Cassetten aus dem Standard-Vertriebsprogramm konzipiert.
Durch die verschiedenen Bestückungsmöglichkeiten können mit dieser Kopfstati-
on sehr variable Breitband-Kabelanlagen aufgebaut werden.
Die drei integrierten SAT-ZF-Eingangsverteiler haben je zwei SAT-ZF-Eingänge
Mit ihnen können zwei Empfangsebenen auf 4 bzw. 6 Ausgänge verteilt wer-
den. Unter Verwendung des Durchschleifausgangs kann in jedem SAT-ZF-Ein-
gangsverteiler die Empfangsebene 1 auf die 10 Ausgänge verteilt werden. Die
F-Buchsen der beiden Empfangsebenen sind farbig gekennzeichnet.
Prinzipieller Signallauf:
Typ. 14 dB
IEC-Stecker
Typ. 30 dB
45 ... 862 MHz
Typ. 24 dB
≤ 106 dBμV
75 Ω
+24 V
Typ. 230 mA
F-Buchse
IEC-Stecker
Typ. 20 dB
220–240V~, 50/60 Hz
max. 210 W
B
C
F
- 6 -
D
E
