• Kopfstation ausschalten.
• Rasthaken
in Pfeilrichtung " 1 " ausrasten (Abb. 20).
∞
• Bedienteil
in Pfeilrichtung " 2 " an der Unterseite nach vorne ziehen und
7
aus dem Rasthaken
"Slave"-Bedienteil programmieren
• Kopfstation des "Slave"-Bedienteils ausschalten.

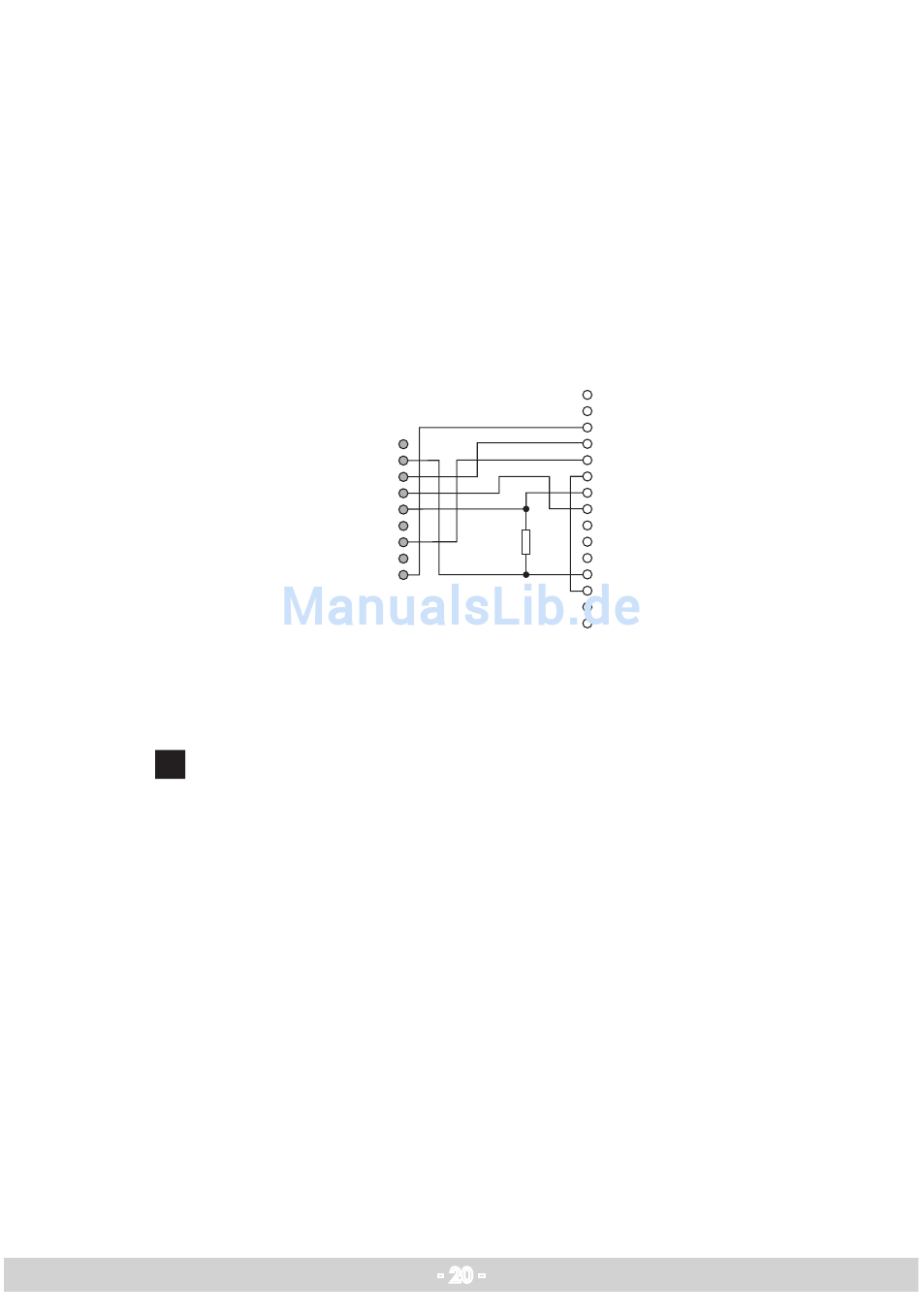

• 15-poligen D-SUB-Stecker auf der Rückseite des "Master"-Bedienteils über
ein selbstgefertigtes Verbindungskabel gemäß nachfolgender Beschaltung
mit der RS-232-Schnittstelle des "Slave"-Bedienteils der Kopfstation verbin-
den.
9-pol. D-SUB-Stecker
(Slave)
• Kopfstation einschalten.
• Meldung "Update Mode" des "Master"-Bedienteils abwarten und dessen Tas-
M
te
drücken.
—> Die Software des "Slave"-Bedienteils wird durch die Software des
"Master"-Bedienteils ersetzt.
• Nach der Meldung "Update Mode OK" Kopfstation ausschalten.
• Verbindungskabel zwischen "Slave"-Bedienteil und "Master"-Bedienteil ent-
fernen.
• Kopfstation einschalten.
—> Das "Slave"-Bedienteil der Kopfstation meldet sich mit der aktualisierten
Software-Version.
"Master"-Bedienteil einbauen
• Bedienteil
im Rasthaken
7
• Bedienteil entgegen der Pfeilrichtung " 2 " an der Unterseite in Richtung
Kopfstation drücken und mit der 15-poligen D-SUB-Buchse der Kopfstation
kontaktieren.
• Rasthaken
entgegen der Pfeilrichtung " 1 " einrasten.
∞
lösen.
§
1
2
3
4
5
6
1 kΩ
7
8
9
Abb. 21
einhängen (Abb. 20).
§
- 20 -
1
2
3
4
5
6
7
15-pol. D-SUB-Buchse
8
(Master)
9
10
11
12
13
14
15
