6

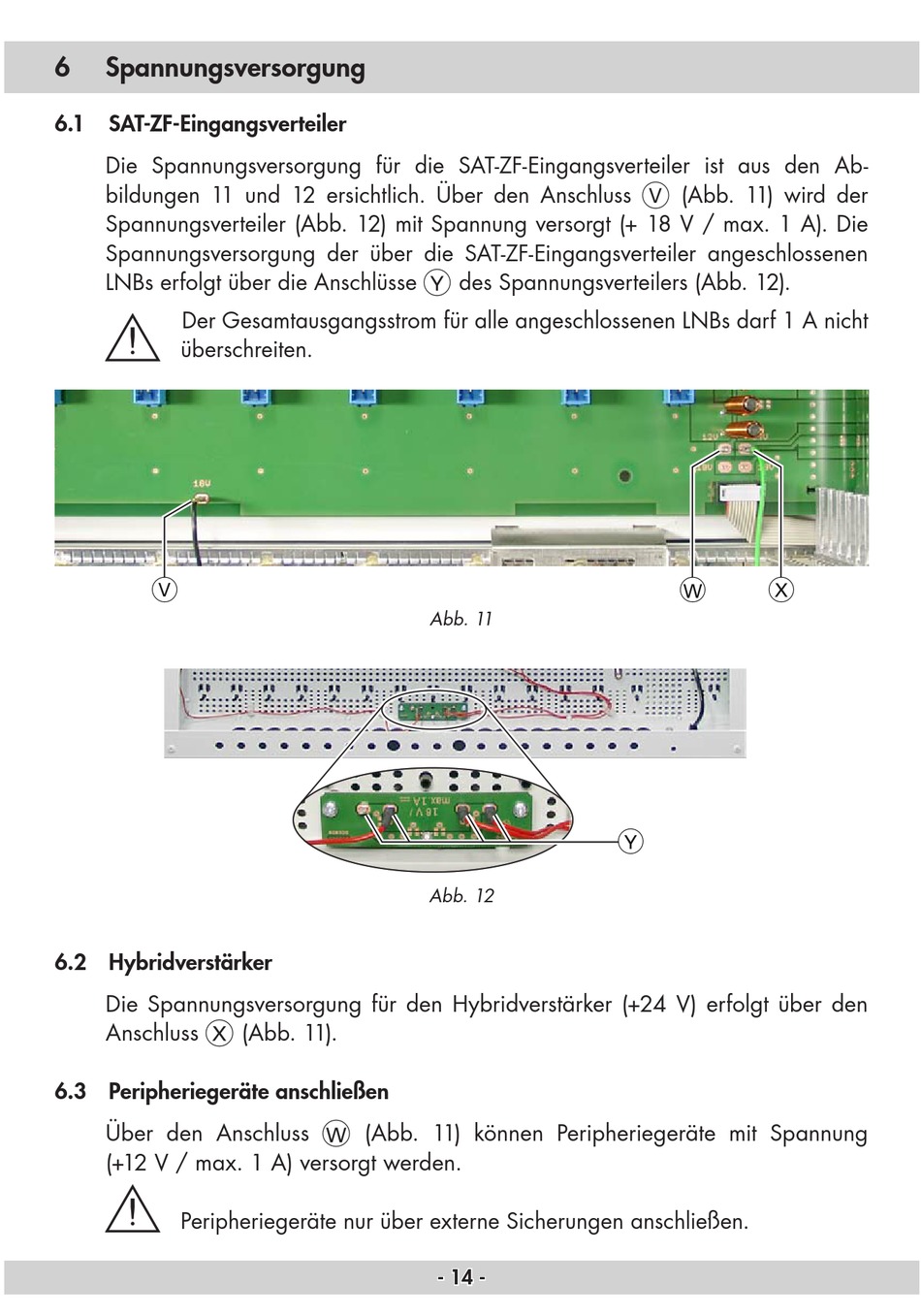

Spannungsversorgung

6.1

SAT-ZF-Eingangsverteiler

Die Spannungsversorgung für die SAT-ZF-Eingangsverteiler ist aus den Ab-
bildungen 11 und 12 ersichtlich. Über den Anschluss
Spannungsverteiler (Abb. 12) mit Spannung versorgt (+ 18 V / max. 1 A). Die
Spannungsversorgung der über die SAT-ZF-Eingangsverteiler angeschlossenen
LNBs erfolgt über die Anschlüsse
Der Gesamtausgangsstrom für alle angeschlossenen LNBs darf 1 A nicht
überschreiten.
V
6.2 Hybridverstärker
Die Spannungsversorgung für den Hybridverstärker (+24 V) erfolgt über den
Anschluss
X
6.3 Peripheriegeräte anschließen
Über den Anschluss
(+12 V / max. 1 A) versorgt werden.
Peripheriegeräte nur über externe Sicherungen anschließen.
(Abb. 11).
(Abb. 11) können Peripheriegeräte mit Spannung
W
des Spannungsverteilers (Abb. 12).
Y
Abb. 11
Abb. 12
- 14 -
(Abb. 11) wird der
V
W
X
Y
