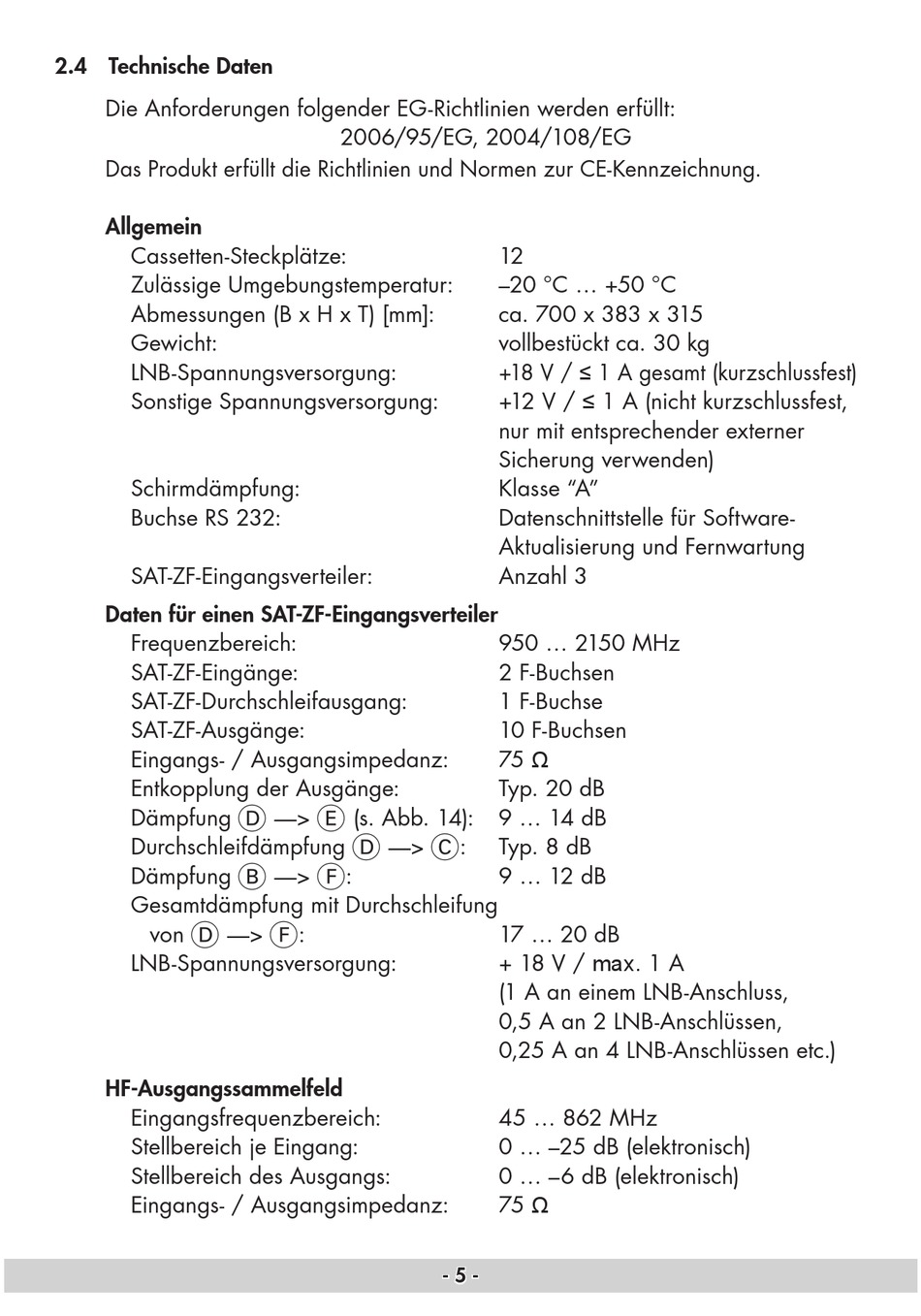

2.4 Technische Daten
Die Anforderungen folgender EG-Richtlinien werden erfüllt:
Das Produkt erfüllt die Richtlinien und Normen zur CE-Kennzeichnung.
Allgemein
Cassetten-Steckplätze:
Zulässige Umgebungstemperatur:
Abmessungen (B x H x T) [mm]:
Gewicht:
LNB-Spannungsversorgung:
Sonstige Spannungsversorgung:
Schirmdämpfung:
Buchse RS 232:
SAT-ZF-Eingangsverteiler:
Daten für einen SAT-ZF-Eingangsverteiler
Frequenzbereich:
SAT-ZF-Eingänge:
SAT-ZF-Durchschleifausgang:
SAT-ZF-Ausgänge:
Eingangs- / Ausgangsimpedanz:
Entkopplung der Ausgänge:
Dämpfung
Durchschleifdämpfung
Dämpfung
Gesamtdämpfung mit Durchschleifung
von
—>
D
LNB-Spannungsversorgung:
HF-Ausgangssammelfeld
Eingangsfrequenzbereich:
Stellbereich je Eingang:
Stellbereich des Ausgangs:
Eingangs- / Ausgangsimpedanz:
2006/95/EG, 2004/108/EG
—>
(s. Abb. 14):
D
E
—>
D
—>
:
B
F
:
F
12
–20 °C ... +50 °C
ca. 700 x 383 x 315
vollbestückt ca. 30 kg
+18 V / ≤ 1 A gesamt (kurzschlussfest)
+12 V / ≤ 1 A (nicht kurzschlussfest,
nur mit entsprechender externer
Sicherung verwenden)
Klasse "A"
Datenschnittstelle für Software-
Aktualisierung und Fernwartung
Anzahl 3
950 ... 2150 MHz
2 F-Buchsen
1 F-Buchse
10 F-Buchsen
75 Ω
Typ. 20 dB
9 ... 14 dB
:
Typ. 8 dB
C
9 ... 12 dB
17 ... 20 dB
+ 18 V / max. 1 A
(1 A an einem LNB-Anschluss,
0,5 A an 2 LNB-Anschlüssen,
0,25 A an 4 LNB-Anschlüssen etc.)
45 ... 862 MHz
0 ... –25 dB (elektronisch)
0 ... –6 dB (elektronisch)
75 Ω
- 5 -
