4.3 Montage der Kopfstation
– Montieren Sie die Kopfstation vibrationsfrei.
Vermeiden Sie z.B. die Montage der Kopfstation an einem Aufzugschacht
oder ähnlich vibrierenden Wand- oder Bodenkonstruktionen.
– Um eine zu starke Erwärmung zu vermeiden, ist es nicht zulässig,
Kopfstatio nen ohne thermische Schutzmaßnah men (z.B. permanente Luft-
um wälzung, Wärmeleitbleche etc.) übereinander zu montieren (s. auch
Kapitel 4.3.3).
– Achten Sie bei der Montage ...
- auf eine, dem Gewicht der Kopfstation entsprechende Tragfähigkeit
des Befestigungsuntergrundes,
- auf eine ausreichende Belüftung,
- auf die Einhaltung der zulässigen Umgebungstemperatur,
- auf eine trockene und gegen Spritzwasser geschützte Montageposition.
4.3.1 Wandmontage der Kopfstation
• Positionieren Sie die Kopfstation so, dass die seitlichen Abstände und die
Abstände nach unten und oben mindestens 20 cm betragen.
• Setzen Sie die beigepackten Dübel (
bild in die Wand ein.
• Schrauben Sie die beigepackten Befestigungsschrauben (Holzschrauben
8 x 65 mm) in die Dübel und hängen Sie die Kopfstation ein.
4.3.2 Standmontage
• Positionieren Sie die Kopfstation so in einem Regal, dass die seitlichen Ab-
stände zu den Regalwänden und der Abstand nach oben mindestens 20 cm
betragen, und der Abstand nach hinten min. 10 cm beträgt.

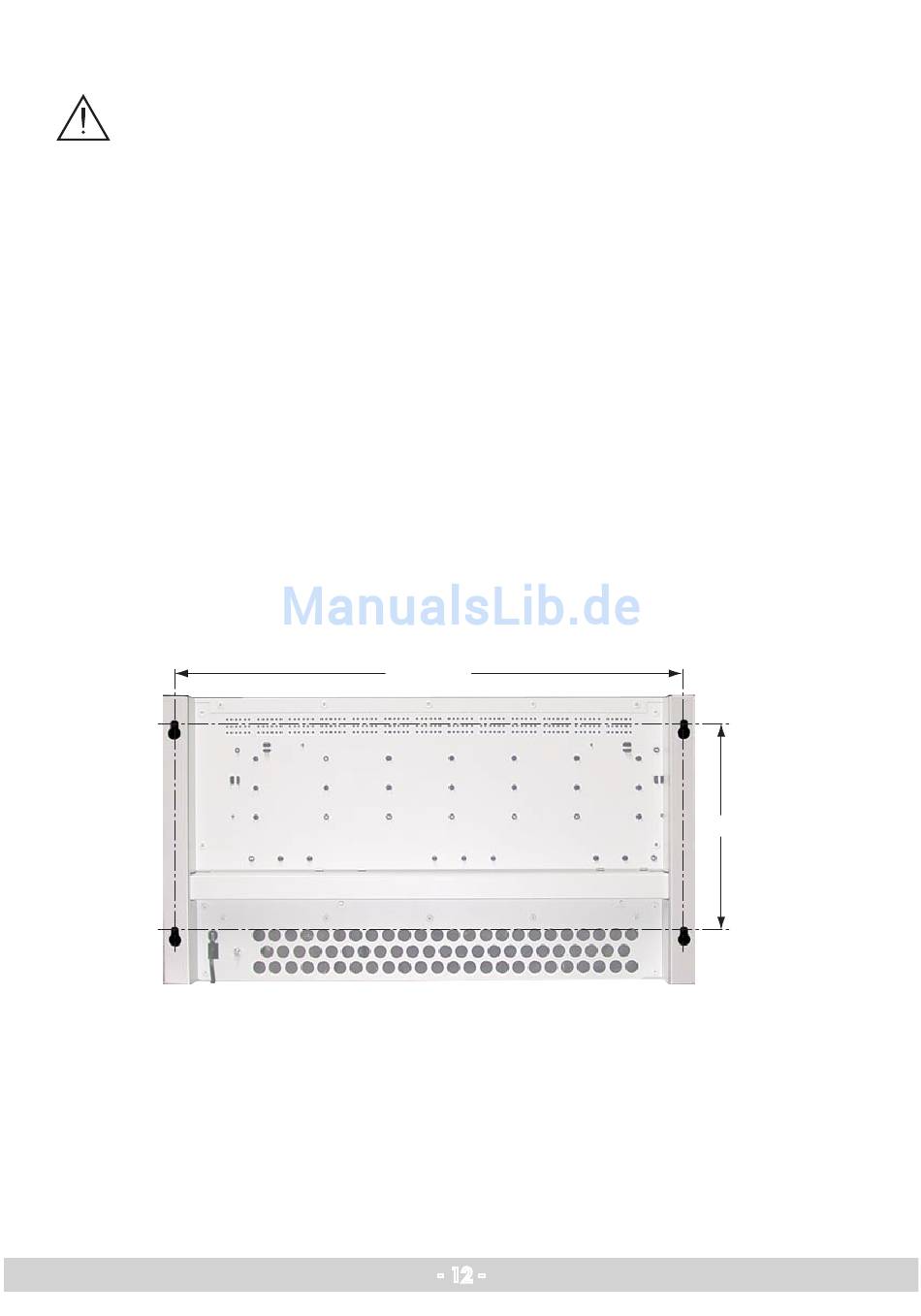

ø
10 mm) gemäß nachfolgendem Maß-
668 mm
Abb. 9
- 12 -
270 mm
