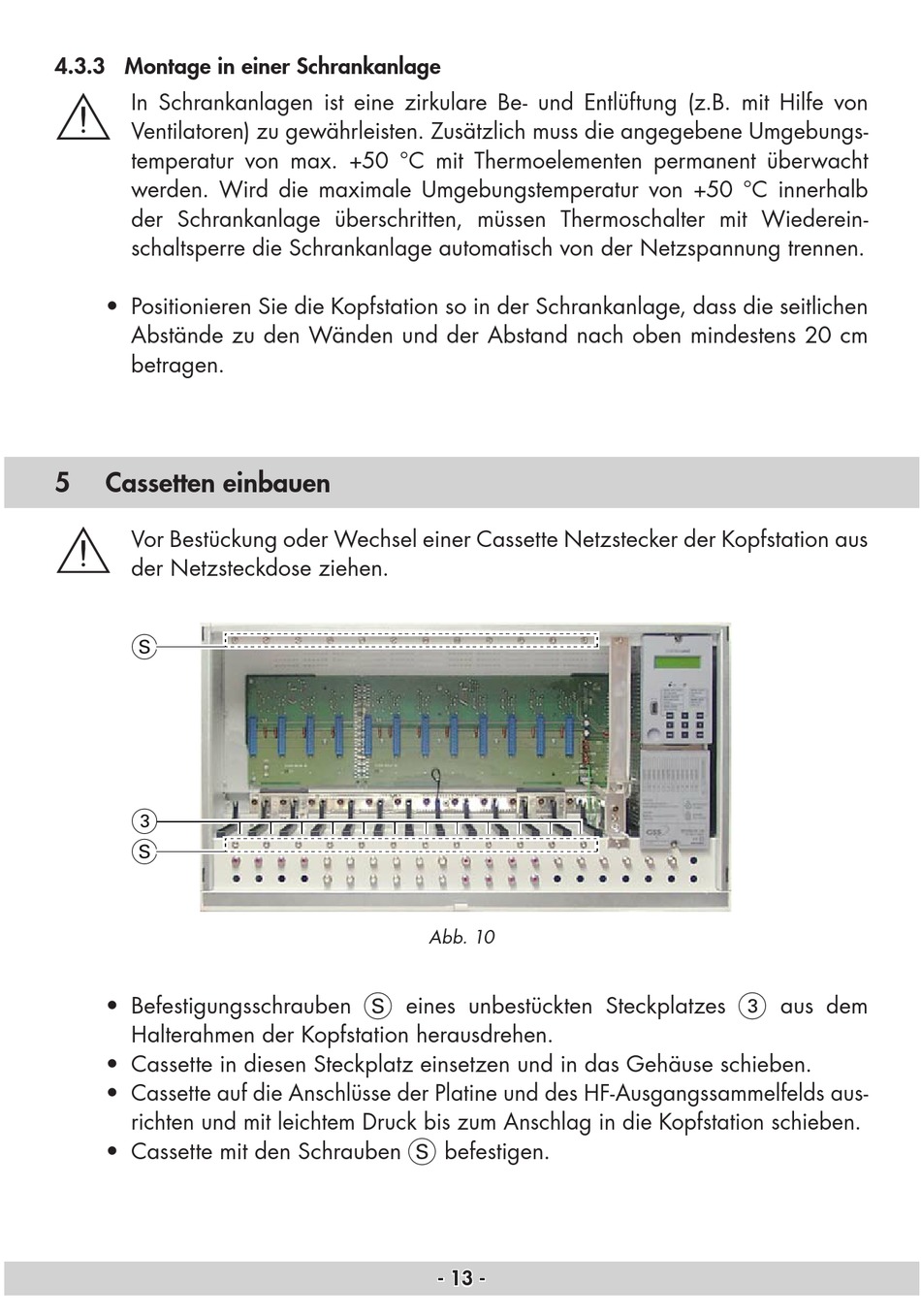

4.3.3 Montage in einer Schrankanlage
In Schrankanlagen ist eine zirkulare Be- und Entlüftung (z.B. mit Hilfe von
Ventilatoren) zu gewährleisten. Zusätzlich muss die angegebene Umgebungs-
temperatur von max. +50 °C mit Thermoelementen permanent überwacht
werden. Wird die maximale Umgebungstemperatur von +50 °C innerhalb
der Schrankanlage überschritten, müssen Thermoschalter mit Wiederein-
schaltsperre die Schrankanlage automatisch von der Netzspannung trennen.
• Positionieren Sie die Kopfstation so in der Schrankanlage, dass die seitlichen
Abstände zu den Wänden und der Abstand nach oben mindestens 20 cm
betragen.
5
Cassetten einbauen
Vor Bestückung oder Wechsel einer Cassette Netzstecker der Kopfstation aus
der Netzsteckdose ziehen.
S
3
S
• Befestigungsschrauben
Halte rahmen der Kopfstation herausdrehen.
• Cassette in diesen Steckplatz einsetzen und in das Gehäuse schieben.
• Cassette auf die Anschlüsse der Platine und des HF-Ausgangssammelfelds aus-
richten und mit leichtem Druck bis zum Anschlag in die Kopfstation schieben.
• Cassette mit den Schrauben
Abb. 10
eines unbestückten Steckplatzes
S
befestigen.
S
- 13 -
