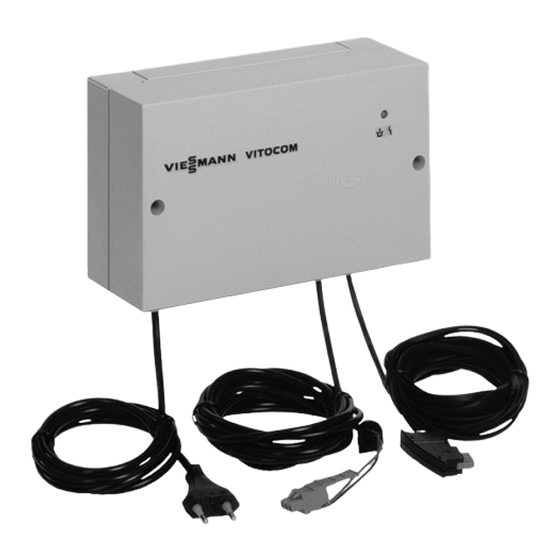

- Seite 1 Montageanleitung für die Fachkraft Vitocom 100, Typ FA1 Viessmann Kommunikationsschnittstelle Best. Nr. 7142 057 VITOCOM 100 5851 110 6/2001...
-
Seite 2: Allgemeine Informationen
Allgemeine Informationen Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Mensch und Sachwerte auszuschließen. Sicherheitsvorschriften Arbeiten am Gerät ¨ Sicherheitshinweis! Die einschlägigen Sicherheitsbestim Montage, Erstinbetriebnahme, War Dieses Signalwort kennzeichnet in mungen der DIN, DIN EN, DVGW, tung und Reparaturen müssen von dieser Anleitung Informationen, TRF und VDE sind einzuhalten. -
Seite 3: Inhaltsverzeichnis
Inhalt Seite Allgemeine Informationen Sicherheitshinweise ............... Montage Funktionsübersicht . -
Seite 4: Montage
Betrieb F Datenbankserver mit Vitodata 300 L Vitotronic 150, Typ KB1, G Internetfähiger PC Vitotronic 200, Typ KW1 und KW2, H Viessmann Heizungsanlage Vitotronic 300, Typ KW3, Dekamatik, Viessmann Trimatik Wenn vom Funknetzbetreiber unterstützt. Funktionsumfang abhängig von der Anlagenausstattung. -
Seite 5: Vitocom 100 Montieren
Montage Vitocom 100 montieren 1. Schrauben lösen und Gehäuse oberteil abnehmen. 2. Die Vitocom 100 mit beiliegenden Schrauben an der Wand befesti gen. Hinweis! Nachdem alle Anschlüsse erfolgt sind und die Spracherweiterung montiert ist, Anschlussraum schlie ßen. Spracherweiterung siehe Serviceanleitung... -
Seite 6: Übersicht
Elektrische Anschlüsse Übersicht Hinweis! Im Protokoll der Serviceanleitung und im Kapitel Einstellungen und Ausstat tung Ihrer Heizungsanlage der Bedienungsanleitung eintragen: H Verwendung Anschluss aVG (KM BUS Leitung) H Verwendung Schalt Ausgang H Verwendung Störungs Eingänge Bauseitige KM BUS Leitung ANetzanschlussleitung mit Bauseitige Anschlüsse Eurostecker M KM-Bus-Leitung... -
Seite 7: Vitocom 100 An Das Telefonnetz Anschließen
Elektrische Anschlüsse Vitocom 100 an das Telefonnetz anschließen Nach Abziehen des Adapters den Westernstecker direkt in eine analoge, mehr frequenzwahlfähige Telefonsteckdose RJ11 einstecken. Die Vitocom 100 kann mit dem Adapter auch an eine analoge, mehrfrequenz wahlfähige Telefonsteckdose TAE 6N angeschlossen werden. Vitocom 100 an Telefonsteckdose (RJ11) anschließen A Bauseitiger Telefonanschluss Vitocom 100... -
Seite 8: Regelung Anschließen
Hinweis! Befindet sich die Anleitung nicht im Lieferumfang, wenden Sie sich an Ihre entsprechende Verkaufsniederlassung oder informieren Sie sich im Internet unter www.viessmann.de. Vitotronic 150, 200 und 300 anschließen Bei Bedarf können zusätzliche Signale an der Regelung oder an der Vitocom 100 aufgeschaltet werden (siehe Seite 10, 11). -
Seite 9: Regelungen Anschließen
Elektrische Anschlüsse Regelungen anschließen (Fortsetzung) Vitodens 100, 200 und 300 und Vitopend 200 anschließen Nur in Verbindung mit Regelung für witterungsgeführten Betrieb. Die Vitocom 100 kommuniziert mit der Regelung und überwacht die Heizungs anlage auf Störungen. Bei Bedarf können zusätzliche Signale an der Regelung oder an der Vitocom 100 aufgeschaltet werden (siehe Seite 10, 11). -
Seite 10: Zusätzliche Signale An Der Vitocom 100 Aufschalten
Elektrische Anschlüsse Zusätzliche Signale an der Vitocom 100 aufschalten Störungs Eingänge Über die Störungs Eingänge können bauseitige Störmel dungen als Netzspannungssignal von 230 V~ aufgeschaltet werden. Eingangssignale werden von der Vitocom 100 überwacht und als Störung gemeldet. Die Abfrage von Eingangssignalen ist über Vitodata 300, D1 /D2 Funktele fon oder über Telefon mit MFV oder Code Sender möglich. -
Seite 11: Netzanschluss
Elektrische Anschlüsse Netzanschluss Die Anschlussvarianten für den Netzanschluss wirken sich speziell auf das Ver halten der Vitocom 100 bei Netzspannungsausfall, beim Ausschalten der Hei zungsanlage oder beim Ausschalten der Vitocom 100 aus. Die Anschlussvariante muss abhängig von der Heizungsanlage und der gewünschten Überwachungsfunktion gewählt werden. -
Seite 12: Inbetriebnahme Und Konfiguration
20 bis +65 ºC Nennbelastbar keit der Relaisaus gänge Schalt- Ausgang 0,5 A/ 24 V ~/ Sicherheitsklein- spannung Eingänge Störungs-Ein gänge 230 V~ Zulassung: CTR21 Viessmann Werke GmbH & Co D 35107 Allendorf Telefon: (06452) 70 0 Telefax: (06452) 70 2780 www.viessmann.de...
