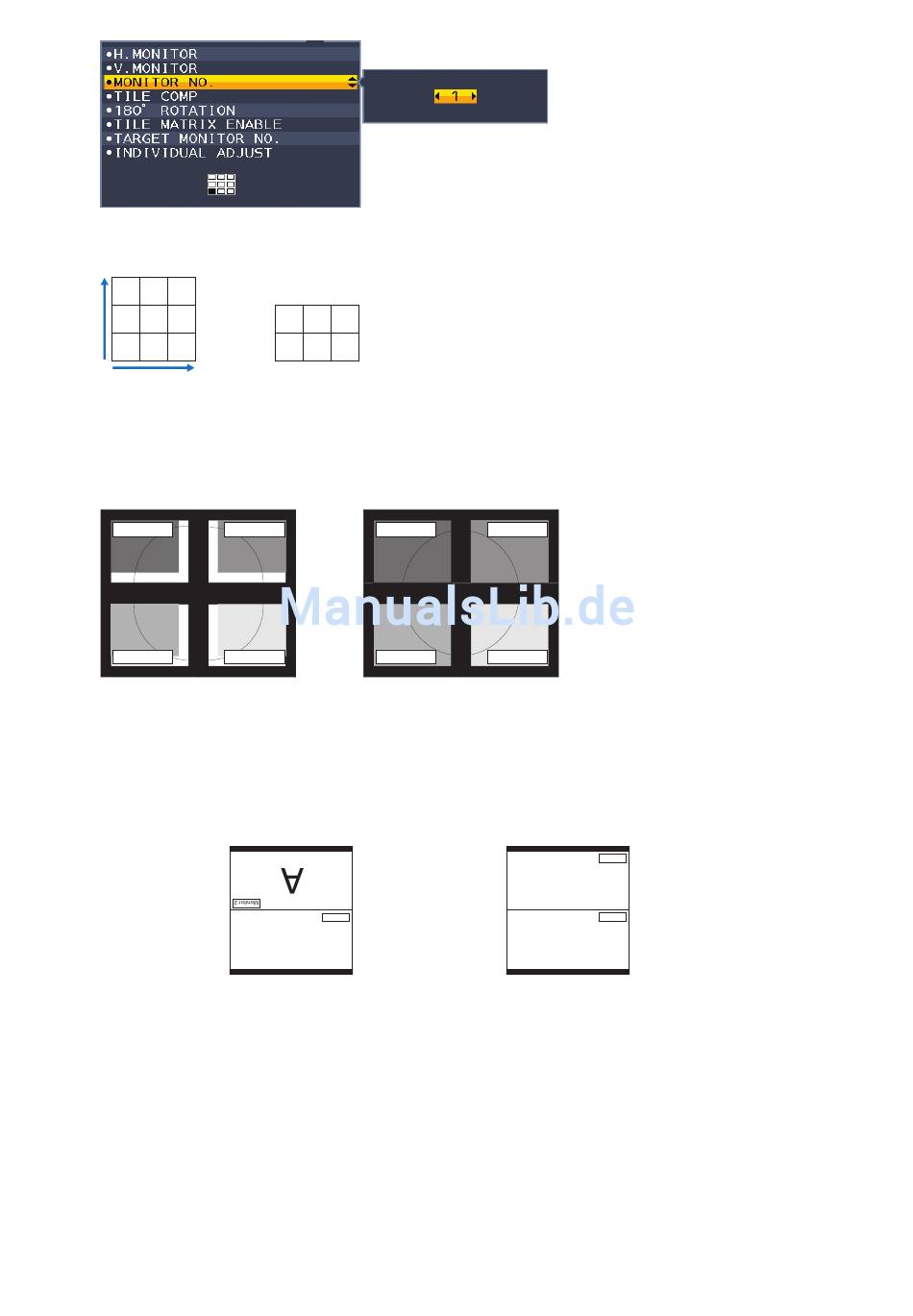

Legen Sie den Hauptmonitor als 1 und anschließend die anderen (nachgeordneten) Monitore in der nachfolgend
genannten Reihenfolge fest.
Beispiel für Installation und Monitornummern
7 8 9
4 5 6
1 2 3
H MONITORE 3
V MONITORE 3
TILE COMP
Wird in Kombination mit TILE-MATRIX verwendet, um die Breite der Frontblende zu kompensieren und somit das Bild
präzise darzustellen.
TILE COMP mit 4 Monitoren (schwarzer Bereich zeigt die Monitorrahmen):
Monitore 1
Monitore 2
Monitore 3
Monitore 4
TILE COMP AUS
180°DREH
Hiermit wird das Bild gedreht.
HINWEIS: Wenn Monitore in zwei Reihen übereinander installiert werden, können die Monitore in der oberen Reihe
über Kopf montiert werden.
Bei dieser Anordnung wird der durch die Frontblende vorgegebene Abstand zwischen den oberen und den
unteren Monitoren minimiert.
[180°DREH: AUS]
[180°DREH: AUS]
TILE MATRIX FREIG.
Hiermit kann ein Bild über mehrere Bildschirme hinweg angezeigt werden. Diese Funktion kann für bis zu 9 Monitore
verwendet werden (drei vertikal, drei horizontal). Um TILE MATRIX FREIG. verwenden zu können, muss das PC-
Ausgangssignal für jeden einzelnen Monitor durch einen Verteilungsverstärker geleitet werden.
ZIELMONITOR ID
Das OSD-Menü des nachgeordneten Monitors wird über die Bedienelemente des Hauptmonitors gesteuert.
Hiermit wird die Nummer des nachgeordneten Monitors festgelegt, die in diesem Monitor mit MONITOR
NUMMER festgelegt wurde. Durch Berühren der Taste INPUT/SELECT wird für jeden nachgeordneten Monitor die
Monitornummer angezeigt.
4 5 6
1 2 3
H MONITORE 3
V MONITORE 2
Monitore 1
Monitore 3
TILE COMP EIN
[180°DREH: EIN]
[180°DREH: AUS]
Monitor 1
A
Deutsch-22
Monitore 2
Monitore 4
Monitor 2
A
Monitor 1
A
22
