Dell 7609WU Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Dell Anleitungen
  4. Beamer
  5. 7609WU
  6. Bedienungsanleitung

Dell 7609WU Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

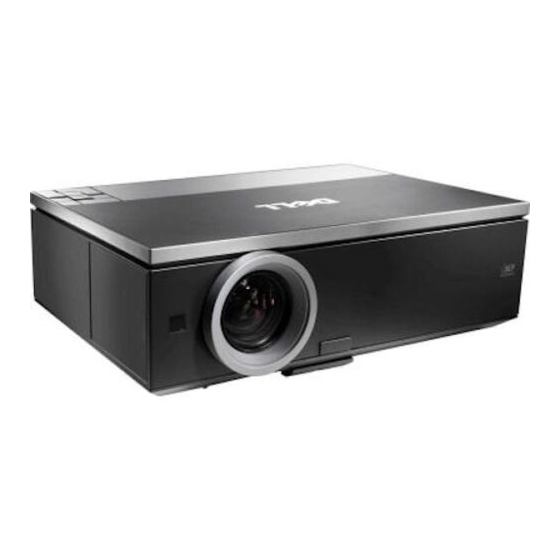

Dell™ Projektor 7609WU
Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell 7609WU

Inhaltszusammenfassung für Dell 7609WU

  • Seite 1 Dell™ Projektor 7609WU Bedienungsanleitung...
  • Seite 2 © 2008 Dell Inc. Alle Rechte vorbehalten. Eine Reproduktion der Inhalte dieses Handbuchs auf jedwede Art ist ohne vorausgegangene schriftliche Genehmigung der Dell Inc. strengstens untersagt. Marken in diesem Text: Dell und das DELL-Logo sind Marken von Dell Inc.; ® DLP, das DLP -Logo und DarkChip™3 sind beide Marken von Texas...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Der Dell-Projektor ....Informationen über den Projektor ..Anschließen des Projektors ..
  • Seite 4 Anschließen eines handelsüblichen RS232-Steuergerätes ....Bedienen des Projektors ... . . Einschalten des Projektors ....Ausschalten des Projektors .
  • Seite 5 Technische Daten ....Kontaktaufnahme mit Dell™ ..Anhang: Glossar ....

  • Seite 6: Der Dell-Projektor

    Überzeugen Sie sich zunächst, dass sämtliche benötigten Komponenten vorhanden sind, bevor Sie Ihren Projektor anschließen. Ihr Projektor wird mit den nachstehend gezeigten Komponenten geliefert. Bitte wenden Sie sich Dell (Siehe "Kontaktaufnahme mit Dell™" auf Seite 57) falls etwas fehlen sollte.

  • Seite 7: Informationen Über Den Projektor

    Versichern Sie sich, dass der Projektor an einem gut belüfteten Ort aufgestellt ist. Niemals Belüftungsschlitze und Öffnungen im Projektorgehäuse blockieren. Sorgen Sie dafür, dass der Projektor bei für ihn geeigneten Temperaturen (5 ºC - 35 ºC) betrieben wird. ANMERKUNG: Weitere Informationen finden Sie in den mit dem Projektor gelieferten Sicherheitshinweisen. Der Dell-Projektor...

  • Seite 8: Anschließen Des Projektors

    Anschließen des Projektors RJ45-Netzwerkverbinder S-Video-Eingang Composite-Videoeingang RS232-Anschluss USB-Remote-Anschluss Audioausgang Audioeingang 12 V Gleichspannung-Relaisausgang 5 V Gleichspannung-Relaisausgang DisplayPort-Anschluss HDMI-Eingänge VGA-A-Eingangsanschluss (D-Sub) VGA-B-Eingangsanschluss (D-Sub) VGA-B-Ausgang (durchgeschliffenes Monitorsignal) Composite-Videoeingänge Netzanschluss Schlitz für Sicherheitsschloss VORSICHT: Bevor Sie mit den Schritten in diesem Abschnitt beginnen, berücksichtigen Sie die "Sicherheitshinweise"...

  • Seite 9: Anschließen An Einen Computer

    Netzkabel VGA-auf-VGA-Kabel USB-auf-USB-Kabel ANMERKUNG: Das USB-Kabel ist nicht im Lieferumfang von Dell enthalten. Das USB-Kabel können Sie über die Dell-Internetseite beziehen. ANMERKUNG: Das USB-Kabel muss angeschlossen sein, falls Sie die Nächste Seite und Vorherige Seite Tasten der Fernbedienung nutzen wollen.

  • Seite 10: Anschließen Eines Computers Mit Einem Rs232-Kabel

    Anschließen eines Computers mit einem RS232-Kabel Netzkabel RS232-Kabel ANMERKUNG: Das RS232-Kabel ist nicht im Lieferumfang von Dell enthalten. Informationen zum Kabel und der RS232–Fernbedienungssoftware erhalten Sie beim Fachmann. Anschließen des Projektors...

  • Seite 11: Anschließen Eines Computers Mit Einem Ethernet-Kabel

    Anschließen eines Computers mit einem Ethernet-Kabel Netzkabel Ethernet-Kabel (RJ45) ANMERKUNG: Das Ethernet-Kabel (RJ45) ist nicht im Lieferumfang von Dell enthalten. Anschließen des Projektors...

  • Seite 12: Anschließen Eines Computers Mit Einem Displayport-Kabel

    Anschließen eines Computers mit einem DisplayPort-Kabel Netzkabel DisplayPort-Kabel Anschließen des Projektors...

  • Seite 13: Durchgeschliffene Monitorverbindung Mit Vga-Kabeln

    Durchgeschliffene Monitorverbindung mit VGA-Kabeln Netzkabel VGA-auf-VGA-Kabel Anschließen des Projektors...

  • Seite 14: Anschließen An Einen Dvd-Player

    Anschließen an einen DVD-Player Anschließen eines DVD-Players über ein S-Video-Kabel Netzkabel S-Video-Kabel ANMERKUNG: Das S-video-Kabel ist nicht im Lieferumfang von Dell enthalten. Sie können das S-Video-Verlängerungskabel (15m/30m) auf der Dell- Website erwerben. Anschließen des Projektors...

  • Seite 15: Anschließen Eines Dvd-Players Über Ein Composite-Kabel

    Anschließen eines DVD-Players über ein Composite-Kabel Netzkabel Composite-Videokabel ANMERKUNG: Das Composite-Kabel ist nicht im Lieferumfang von Dell enthalten. Sie können das Composite-Verlängerungskabel (15m/30m) auf der Dell-Website erwerben. Anschließen des Projektors...

  • Seite 16: Anschließen Eines Dvd-Players Über Ein Component-Kabel (Vga-Zu-Ypbpr)

    Anschließen eines DVD-Players über ein Component-Kabel (VGA-zu- YPbPr) Netzkabel VGA-auf-YPbPr-Kabel ANMERKUNG: Das VGA-auf-YPbPr-Kabel ist nicht im Lieferumfang von Dell enthalten. Sie können das VGA-auf-YPbPr-Verlängerungskabel (15m/30m) auf der Dell-Website erwerben. ANMERKUNG: Sie können das Component-Kabel an den VGA-A- oder den VGA-B-Eingang anschließen.

  • Seite 17: Anschließen Eines Dvd-Players Über Ein Component-Kabel (Ypbpr-Zu-Ypbpr)

    Anschließen eines DVD-Players über ein Component-Kabel (YPbPr- zu-YPbPr) Netzkabel YPbPr-zu-YPbPr-Kabel ANMERKUNG: Das YPbPr-zu-YPbPr-Kabel ist nicht im Lieferumfang von Dell enthalten. Anschließen des Projektors...

  • Seite 18: Anschließen Eines Dvd-Players Über Ein Hdmi-Kabel

    Anschließen eines DVD-Players über ein HDMI-Kabel Netzkabel HDMI-Kabel ANMERKUNG: Das HDMI-Kabel ist nicht im Lieferumfang von Dell enthalten. Anschließen des Projektors...

  • Seite 19: Professionelle Installationsoptionen

    Netzkabel 12 V Gleichspannung-Netzkabel Automatischer Bildschirm ANMERKUNG: Das 12 V Gleichspannung-Netzkabel ist nicht im Lieferumfang von Dell enthalten. Das 12 V Gleichspannung-Netzkabel muss an den DC 12V- Anschluss angeschlossen werden. ANMERKUNG: Verbinden Sie den automatischen Bildschirm über einen 12 V...

  • Seite 20: Anschließen Eines Handelsüblichen Rs232-Steuergerätes

    Anschließen eines handelsüblichen RS232-Steuergerätes Netzkabel RS232-Kabel Handelsübliches RS232-Steuergerät ANMERKUNG: Das RS232-Kabel ist nicht im Lieferumfang von Dell enthalten. Informationen zum Kabel und der RS232-Fernbedienungssoftware erhalten Sie beim Fachmann. Anschließen des Projektors...

  • Seite 21: Bedienen Des Projektors

    Sie die Taste Source auf der Fernbedienung oder dem Bedienfeld, um die gewünschte Quelle auszuwählen. Das Dell-Logo wird nach dem Einschalten etwa 30 Sekunden lang angezeigt. Wenn auf dem Bildschirm "Suche Signal..." angezeigt wird, überprüfen Sie nochmals, ob die notwendigen Signalkabel ordnungsgemäß angeschlossen sind.

  • Seite 22: Einstellen Des Projektionsbildes

    ANMERKUNG: Wenn Sie die Ein/Aus-Taste drücken, während der Projektor läuft, erscheint auf dem Bildschirm die Meldung Drücken Sie die Ein/Austaste, um den Projektor auszuschalten. Drücken Sie auf die Menü Taste des Bedienfeldes, um die Meldung auszublenden, oder ignorieren Sie sie, sodass sie nach 10 Sekunden ausgeblendet wird.

  • Seite 23: Einstellen Von Zoom Und Bildschärfe

    Einstellen von Zoom und Bildschärfe Öffnen Sie die Klappe an der Seite des Projektors. VORSICHT: Um den Projektor vor Schäden zu schützen, achten Sie darauf, dass die seitliche Klappe komplett geschlossen und der höhenverstellbare Fuß vollständig eingefahren ist, bevor Sie den Projektor an einen anderen Ort tragen.

  • Seite 24: Einstellen Der Bildgröße

    Einstellen der Bildgröße Bedienen des Projektors...

  • Seite 25: Bedienen Des Projektors Per Bedienfeld

    (Siehe "LAMPE" auf Seite 38). •Wenn die Anzeigelampe LAMP bernsteinfarben blinkt, ist ein Fehler im System aufgetreten, und der Projektor schaltet sich automatisch ab. Besteht das Problem weiterhin, wenden Sie sich an Dell™. (Siehe "Kontaktaufnahme mit Dell™" auf Seite 57). Bedienen des Projektors...
  • Seite 26 Lampe, oder Lampenantrieb überhitzt sind. Die Anzeige wird automatisch ausgeschaltet. Schalten Sie das Anzeigegerät wieder ein, wenn der Projektor abgekühlt ist. Besteht das Problem weiterhin, wenden sie sich an Dell™. (Siehe "Kontaktaufnahme mit Dell™" auf Seite 57). • Wenn die TEMP-Warnlampe bernsteinfarben blinkt, ist ein Projektorlüfter oder das Farbrad...

  • Seite 27: Verwenden Der Fernbedienung

    10 Links / Quelle Mit diesen Tasten werden die OSD-Einstellungen geändert. Wenn mehrere Geräte als Signalquellen an den Projektor angeschlossen sind, wechseln Sie mit der Taste zwischen Digital RGB, Analog RGB, Composite, Component und S-Video. 11 Eingabe Zum Betätigen einer ausgewählten OSD-Option. 12 Helligkeit- und Zum Anpassen der Helligkeits- und Kontrastregelung...
  • Seite 28 Page down Drücken Sie diese Taste, um zur nächsten Seite zu wechseln. Videomodus Der Dell 7609WU-Projektor wurde so vorkonfiguriert, dass eine optimale Wiedergabe von Daten (PC-Grafiken) und Videos (Filme, Spiele usw.) möglich ist. Mit der Videomodustaste schalten Sie zwischen Präsentationsmodus, Intensivmodus, Filmmodus, sRGB- Modus und Benutzermodus (mit eigenen, bevorzugten Einstellungen) um .

  • Seite 29: Verwenden Des Bildschirmmenüs (Osd)

    15 Laser Zum Aktivieren des Lasers richten Sie die Fernbedienung auf den Bildschirm und halten die Laser-Taste gedrückt. 16 Lautstärke - Drücken Sie die Taste, um die Lautstärke zu verringern. 17 Trapez- Korrektur Drücken Sie diese Taste, um die Bildverzerrung zu korrigieren, die durch ein Neigen des Projektors hervorgerufen wurde.

  • Seite 30: Autoeinst

    —Wählen Sie Ein UELLE (Vorgabe), um verfügbare Eingangsignale automatisch erkennen zu lassen. Wenn Sie bei eingeschaltetem Projektor die Taste Quelle drücken, findet er automatisch das nächste verfügbare Eingangssignal. Wählen Sie Aus, um das aktuelle Eingangssignal zu speichern. Wenn Sie die Quelle- Taste betätigen, wenn Auto-Quelle auf Aus eingestellt ist, können Sie das Eingangsignal manuell...

  • Seite 31: Setup

    SETUP Dazu zählen H. Trapez, V. Trapez, Auto-Trapez, Projektormodus, Bildseitenformat, Netzwerkeinstellungen und Projektor-Info. H. T —Hiermit korrigieren Sie Bildverzerrungen, die durch horizontalen RAPEZ Versatz des Projektors hervorgerufen wurde. V. T —Hiermit korrigieren Sie Bildverzerrungen, die durch Neigen des RAPEZ Projektors hervorgerufen wurde. —Die Einstellung Ein ermöglicht die automatische Korrektur RAPEZ vertikaler Bildverzerrungen, die durch Neigung des Projektors verursacht werden.
  • Seite 32 —Hier können Sie das Bildseitenformat setzen. ILDSEITENFORMAT • Ursprung — Das Eingangssignal wird auf die Größe des Bildschirms skaliert, wobei das Bildseitenformat der Eingangsquelle beibehalten wird. • 4:3 — Das Eingangssignal wird auf die Bildschirmhöhe skaliert und zeigt ein Bild im 4:3 Format. •...

  • Seite 33: Bild (Im Pc-Modus)

    • Netzwerk rücksetzen—Zum Rücksetzen auf die Standardeinstellungen drücken Sie Eingabe. • Netzwerk—Mit Ein aktivieren, mit Aus deaktivieren Sie Netzwerkverbindungen. 5 V G —Mit dieser Option schalten Sie die 5 V Gleichspannung Ein LEICHSPANNUNG oder Aus. VGA-D —Mit dieser Option schalten Sie das VGA-Durchschleifen URCHSCHLEIFEN Ein oder Aus.

  • Seite 34: Bild (Im Videomodus)

    BILD (im Videomodus) Mit dem Bild-Menü können Sie Anzeigeeinstellungen des Projektors ändern. Das Bildmenü umfasst folgende Optionen: —Mit den Tasten oder können Sie die Helligkeit des Bildes ELLIGKEIT einstellen. —Mit den Tasten können Sie den Kontrast einstellen. ONTRAST —Hier können Sie die Farbtemperatur einstellen. Der Bildschirm ARBTEMPERATUR erscheint bei höheren Temperaturen kühler, und bei niedrigeren Temperaturen wärmer.

  • Seite 35: Anzeige (Im Pc-Modus)

    ANZEIGE (im PC-Modus) Mit dem Anzeige-Menü können Sie Anzeigeeinstellungen des Projektors ändern. Das Anzeige-Menü umfasst folgende Optionen: —Ermöglicht die Optimierung des Projektor-Anzeigemodus: IDEOMODUS Präsentation, Brillant, Film, sRGB (bietet eine exaktere Farbwiedergabe) und Benutzer (legt Ihre bevorzugten Einstellungen für diese beiden Optionen fest). Wenn Sie Weißintensität oder Degamma einstellen, schaltet der Projektor automatisch auf Benutzer um.

  • Seite 36: Anzeige (Im Videomodus)

    V. P —Drücken Sie , um das Bild nach unten, und , um es nach oben OSITION zu verschieben. —Ermöglicht das Ändern der Taktfrequenz der Anzeigedaten, um sie mit REQUENZ der der Grafikkarte des Computers abzustimmen. Wenn Sie senkrechte, flimmernde Welle sehen, können Sie diese mit einer anderen Einstellung bei Frequenz minimieren.

  • Seite 37: Pip-Einstellungen

    ß ä —Beim Wert 0 wird die Farbwiedergabe, bei 10 wird die Helligkeit INTENSIT maximiert. —Ermöglicht die Wahl eines der 4 voreingestellten Werte (1, 2, 3, 4), um EGAMMA die Farbwiedergabe des Bildes zu ändern. PIP-Einstellungen ANMERKUNG: Beim Tauschen der Anzeigen im Vordergrund und Hintergrund hängt die kleinste Bildgröße der Vordergrund-Anzeige von den verschiedenen Kombinationen von PIP-Signalquellen ab.

  • Seite 38: Lampe

    LAMPE Mit dem Lampe-Menü können Sie Anzeigeeinstellungen des Projektors ändern. Das Lampe-Menü umfasst folgende Optionen: .—Hier werden die Betriebsstunden seit dem Zurücksetzen des AMPENSTD Lampen-Timers angezeigt. —Wählen Sie Ja, um die Stromsparverzögerungszeit einzustellen. NERGIESPAREN Die Verzögerungszeit steht für den Zeitraum, in dem der Projektor keinen Signaleingang hat.

  • Seite 39: Sprache

    SPRACHE Das Sprachmenü ermöglicht die Wahl der OSD-Sprache. Bedienen des Projektors...

  • Seite 40: Sonstige

    SONSTIGE Öffnen Sie das Audioeinstellungen-Menü mit der — UDIOEINSTELLUNGEN Eingabe-Taste. • Audioquelle—Wählen Sie entweder HDMI, Analog (Audio In) oder DisplayPort als zu nutzende Audioquelle. • Lautstärke—Drücken Sie , um die Lautstärke zu verringern, drücken Sie , um die Lautstärke zu erhöhen. Bedienen des Projektors...
  • Seite 41 Bildschirms aufzurufen. Geben Sie eine Quelle ein, drücken Sie Enter und wählen Sie Ja. Der Projektor zeichnet das Bild als Eigenes Logo auf. Dieser Bildschirm ersetzt alle Bildschirmfenster, die das Dell-Logo enthalten. Sie können den Standardbildschirm wiederherstellen, indem Sie im Popup-Menü die Option Dell- Logo auswählen.
  • Seite 42 Bildschirm. ü —Wählen Sie das Transparenzniveau für den OSD- TRANSPARENZ Hintergrund. —Wenn die Kennwortsicherung aktiviert ist, wird beim ersten ENNWORT Einschalten des Projektors ein Kennwort über einen Kennwortsicherung- Bildschirm abgefragt. Standardmäßig ist diese Funktion deaktiviert. Sie können diese Funktion über das Menü Kennwort aktivieren. Die Kennwortsicherung wird beim nächsten Einschalten des Projektors aktiv;...
  • Seite 43 ANMERKUNG: Falls Sie das Kennwort vergessen sollten, wenden Sie sich an DELL™ (siehe "Kontaktaufnahme mit Dell™" auf Seite 57) oder an qualifiziertes Servicepersonal. Wenn Sie die Kennwortfunktion außer Kraft setzen möchten, wählen Sie Aus und geben Sie das Kennwort ein.
  • Seite 44 ä —Geben Sie zuerst das ursprüngliche Kennwort und dann das ENNWORT NDERN neue Kennwort ein, wiederholen Sie dann das neue Kennwort. —Wählen Sie Ein, damit das Gerät mit der integrierten Testbild- ESTBILD Funktion einen Selbsttest für die Bildschärfe und Auflösung durchführt. Wählen Sie Aus, um diese Funktion zu deaktivieren.

  • Seite 45: Projektor-Fehlerbeseitigung

    Projektor-Fehlerbeseitigung Sollten Probleme mit dem Projektor auftreten, lesen Sie bitte die folgenden Tipps zur Fehlerbeseitigung. Besteht das Problem weiterhin, wenden Sie sich an Dell™. Siehe "Kontaktaufnahme mit Dell™" auf Seite 57. Problem Mögliche Lösung Auf dem Bildschirm • Vergewissern Sie sich, dass die Objektivabdeckung wird kein Bild entfernt und der Projektor eingeschaltet wurde.
  • Seite 46 Falls Sie Schwierigkeiten dabei haben, die Auflösung zu ändern, oder das Monitorbild hängen bleibt, starten Sie alle Geräte und den Projektor neu. Wenn Sie nicht mit einem tragbaren Dell™-Computer arbeiten, lesen Sie in Ihrer Dokumentation nach. Falls das Problem bestehen bleibt, aktualisieren Sie den Grafikkartentreiber (Videotreiber) auf die neueste Version und probieren es erneut mit dem Projektor.
  • Seite 47 Der Projektor ist überhitzt und schaltet sich leuchtet dauerhaft automatisch aus. Schalten Sie das Anzeigegerät wieder bernsteinfarben ein, wenn der Projektor abgekühlt ist. Besteht das Problem weiterhin, wenden Sie sich an Dell™. (Siehe "Kontaktaufnahme mit Dell™" auf Seite 57.) Projektor-Fehlerbeseitigung...
  • Seite 48 TEMP-Anzeige blinkt Ein Projektorlüfter ist ausgefallen und der Projektor bernsteinfarben schaltet sich automatisch aus. Besteht das Problem weiterhin, wenden Sie sich an Dell™. (Siehe "Kontaktaufnahme mit Dell™" auf Seite 57.) Das Bildschirmmenü Drücken Sie 15 Sekunden lang die Fernbedienungstate wird nicht angezeigt Menu, um die Menüsicherung aufzuheben.

  • Seite 49: Auswechseln Der Lampe

    Die folgende Meldung erscheint auf dem Bildschirm, wenn die Lebensdauer Ihrer Projektorlampe zu Ende geht und ein Lampenwechsel nötig wird: Die Lampenlebensdauer bei vollem Betrieb geht zu Ende. Ein La,penwechsel wird empfohlen! Besuchen Sie www.dell.com/lamps VORSICHT: Bevor Sie mit den in diesem Kapitel gezeigten Vorgängen beginnen, beachten Sie die auf Seite 7 beschriebenen Sicherheitshinweise.
  • Seite 50 DIE LAMPEN IN DIESEM PRODUKT ENTHALTEN QUECKSILBER. SIE MÜSSEN DAHER GEMÄSS ÖRTLICHEN, LANDES- ODER BUNDESVORSCHRIFTEN ODER -GESETZEN WIEDERAUFBEREITET ODER ENTSORGT WERDEN. WEITERE INFORMATIONEN HIERZU FINDEN SIE UNTER WWW.DELL.COM/HG ODER WENDEN SIE SICH AN DIE ELECTRONIC INDUSTRIES ALLIANCE UNTER WWW.EIAE.ORG. INFORMATIONEN ZUR LAMPENENTSORGUNG FINDEN SIE UNTER WWW.LAMPRECYCLE.ORG. Projektor-Fehlerbeseitigung...

  • Seite 51: Technische Daten

    Technische Daten Lichtröhre 0,96 Zoll, WUXGA DMD Typ A, DarkChip™3 Helligkeit 3850 ANSI-Lumen (max.) Kontrastverhältnis 2700:1 Typisch (Full On/Full Off) Gleichmäßigkeit 85% Typisch (Japan. Standard – JBMA) Bildpunkte 1920 x 1200 (WUXGA) Darstellbare Farben Bis zu 1,07 Milliarden Farben (mit Dithering) Farbradgeschwindigkeit Projektionsobjektiv...
  • Seite 52 Geräuschpegel 35 dB (A) Vollbetrieb, 32 dB (A) Stromsparmodus Gewicht 6,08 kg Abmessungen (B x T x H) Außen (432 x 290 x 135 ±1 mm) Umgebungsbedingungen Betriebstemperatur: 5 ºC - 35 ºC Luftfeuchtigkeit: max. 80% Lagerungstemperatur: 0 ºC bis 60 ºC Luftfeuchtigkeit: max.
  • Seite 53 Lebensdauer des Leutmittels verkürzen; im schlimmsten Fall kann ein solcher Einsatz zum Ausfall des Leuchtmittels führen. Die angegebene Lebenszeit bei Dell-Projektoren basiert auf dem typischen Einsatz unter nicht ungünstigen Bedingungen, bei dem von mehr als 50 % sämtlicher Testmuster noch etwa 50 % der Nennhelligkeit des Leuchtmittels erreicht werden.
  • Seite 54 Steuerbefehlssyntax (vom PC zum Projektor) [H][AC][SoP][CRC][ID][SoM][COMMAND] • Beispiel: Power ON-Befehl (zuerst Low-Byte) --> 0xBE, 0xEF, 0x10, 0x05, 0x00, 0xC6, 0xFF, 0x11, 0x11, 0x01, 0x00, 0x01 • Steuerbefehlsliste Den neusten RS232-Code finden Sie auf der Dell Support Site: support.dell.com. Technische Daten...
  • Seite 55 PIP-Kombinationsquellen S-Video/ VGA-A VGA-B Component HDMI-A HDMI-B DisplayPort Composite Nein Nein VGA-A Nein Nein VGA-B Nein Component Nein Nein Nein HDMI-A Nein Nein Nein HDMI-B Nein Nein Nein DisplayPort S-Video/ Nein Composite Technische Daten...
  • Seite 56 Kompatibilitätsmodi (analog/digital) Auflösung Vertikalfrequenz (Hz) Horizontalfrequenz (kHz) 640X480 31,5 640X480 37,5 640X480 43,3 720X400 70,1 31,5 720X400 800X600 60,3 37,9 800X600 46,9 800X600 85,1 53,7 848X480 1024X768 48,4 1024X768 1024X768 68,7 1280X720 44,8 1280X768 47,8 1280X800 49,7 1280X1024 1280X1024 1280X1024 91,1 1360X768 47,7...

  • Seite 57: Kontaktaufnahme Mit Dell

    Telefon an. Die Verfügbarkeit dieser Optionen ist abhängig vom jeweiligen Land und Produkt, einige Optionen sind möglicherweise für Sie nicht verfügbar. Um sich mit Dell in Verbindung zu setzen, wenn Sie Fragen zum Verkauf haben, technische Unterstützung benötigen oder den Kundendienst in Anspruch nehmen möchten:...

  • Seite 58: Anhang: Glossar

    Anhang: Glossar ANSI-L —Eine Maßeinheit für die Helligkeit. Die Berechnung erfolgt UMEN mithilfe eines ein Quadratmeter großen, in neun gleiche Rechtecke geteilten Bildes, wobei der Mittelwert aus den in der Mitte aller Rechtecke gemessenen Luxwerten (Helligkeit) ermittelt wird. Bildseitenformat —Das am häufigsten verwendete Seitenverhältnis ist 4:3 (4 zu 3).
  • Seite 59 dB— Dezibel—Eine Einheit, die den relativen Unterschied einer Kraft oder Intensität, meistens zwischen zwei akustischen oder elektrischen Signalen, ausdrückt. Sie entspricht dem Zehnfachen des allgemeinen Logarithmus des Verhältnisses der zwei Stärken. Bilddiagonale— Ein Verfahren für die Messung der Größe eines Bildschirms oder Projektionsbildes.
  • Seite 60 Maximale Bildgröße— Das größtmögliche Bild, das ein Projektor in einem abgedunkelten Raum erzeugen kann. Sie ist normalerweise durch die optische Brennweite begrenzt. Minimalabstand— Der minimal mögliche Abstand zwischen Projektor und Projektionsschirm, bei dem ein Bild noch scharf gestellt werden kann. NTSC—...
  • Seite 61 Stichwortverzeichnis Ethernet-Kabel (RJ45) 11 Handelsübliches Anschließen des Projektors RS232-Steuergerät 20 12 V Gleichspannung-Netzkabel HDMI-Kabel 18 Installation eines Driving An einen Computer 9 Automatic Screen 19 Anschließen eines Computers Netzkabel 9 mit einem DisplayPort-Kabel 12 Optionale Installation 19 Anschließen eines Computers RS232-Kabel 10 mit einem Ethernet-Kabel S-Video-Kabel 14...
  • Seite 62 Hauptmenü 29 Objektivversatz 23 Lampe 38 Seitliche Klappe 23 PIP-Einstellungen 37 Zoom-Regler 23 Quellenauswahl 29 Zoomring 23 Setup 31 Sonstiges 40 Sprache 39 Fernbedienung 27 IR-Empfänger 26 Dell kontaktieren 57 Projektor 7 Dell kontaktieren 26 Bedienfeld 7 Fokusring 7 Stichwortverzeichnis...
  • Seite 63 IR-Empfänger 7 Videokompatibilität 51 Objektiv 7 Zulassungsbestimmungen 52 Objektivkappe 7 Telefonnummern 57 Störungen beheben 45 Dell kontaktieren 45 Support Kontaktaufnahme mit Dell 57 Technische Daten Abmessungen 52 Anzeigbare Farben 51 Audio 51 Bildpunkte 51 E/A-Anschlüsse 52 Farbradgeschwindigkeit 51 Geräuschpegel 52 Gewicht 52 Gleichmäßigkeit 51...
