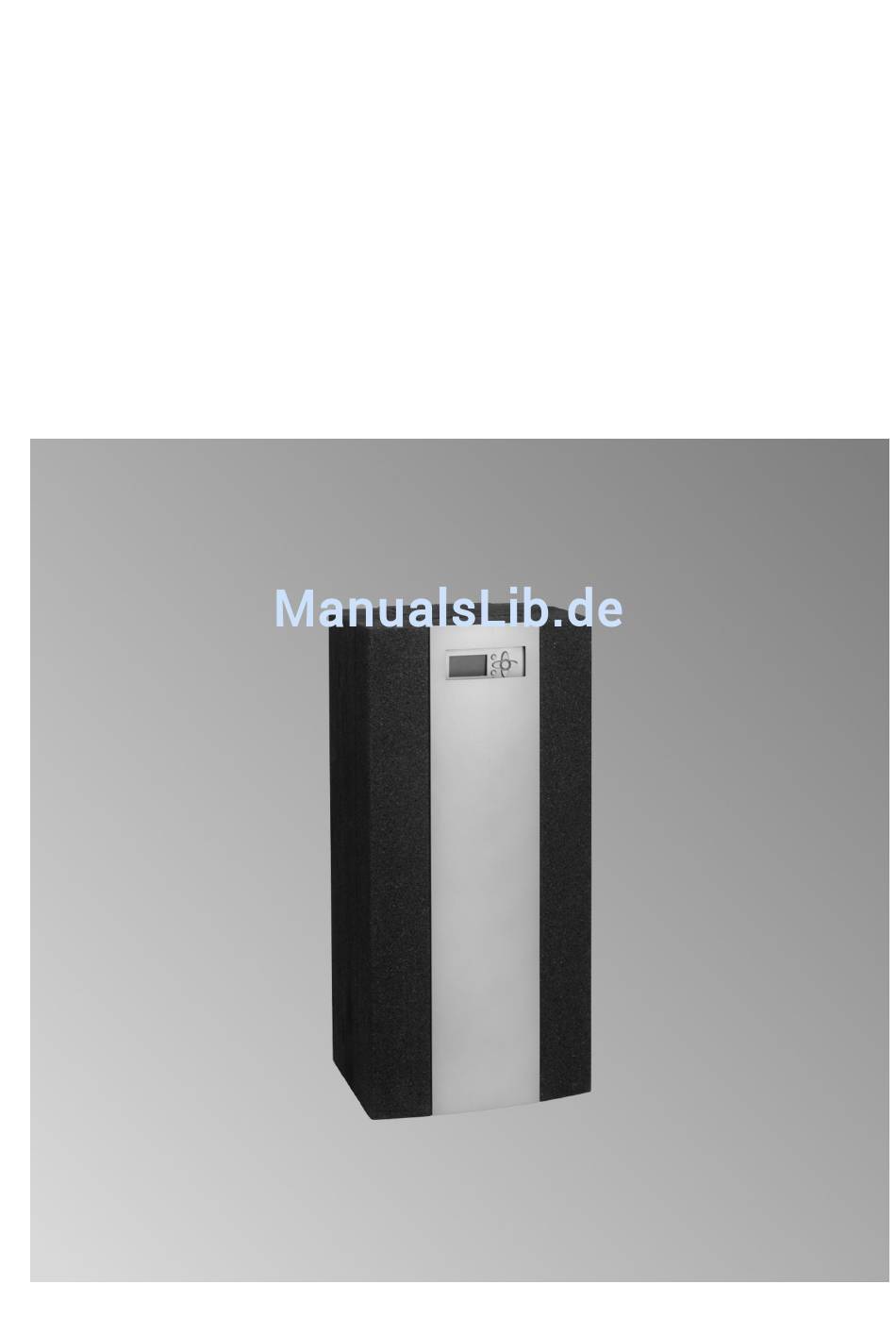

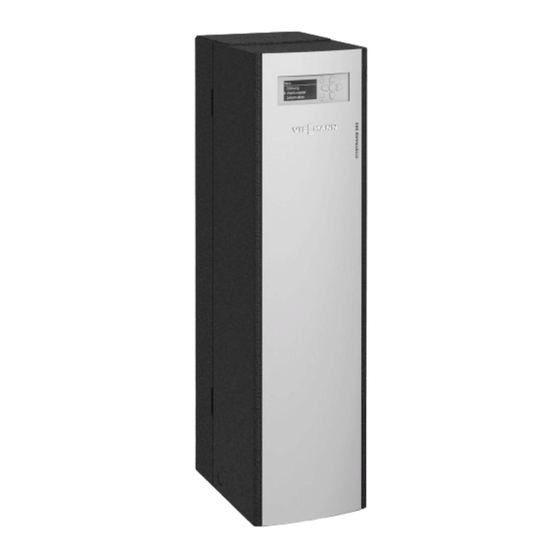

- Seite 1 VIESMANN Bedienungsanleitung für den Anlagenbetreiber Regelung für Vitotrans 353 Bitte aufbewahren! 5459 287 4/2014...
- Seite 2 Sicherheitshinweise Für Ihre Sicherheit Bitte befolgen Sie diese Sicherheitshinweise Arbeiten am Gerät genau, um Gefahren und Schäden für Men- schen und Sachwerte auszuschließen. Einstellungen und Arbeiten am Gerät nur nach den ■ Vorgaben in dieser Bedienungsanleitung vornehmen. Erläuterung der Sicherheitshinweise Weitere Arbeiten am Gerät dürfen nur von autorisier- ten Fachkräften durchgeführt werden.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Zuerst informieren Bestimmungsgemäße Verwendung ............Erstinbetriebnahme ................Über die Bedienung ........................Warmwasser einstellen Warmwassertemperatur einstellen ............Schaltzeiten für die Zirkulation einstellen ..........Schaltzeiten für die Komfortfunktion einstellen ........Abfragemöglichkeiten Temperaturen und Betriebszustände abfragen ........Statusmeldungen abfragen ..............10 „Meldungen“... - Seite 4 Zuerst informieren Bestimmungsgemäße Verwendung Das Gerät darf nur in Heizungsanlagen zwischen dem Die gewerbliche oder industrielle Verwendung zu Pufferspeicher und dem Trinkwasserkreis montiert einem anderen Zweck, als zur Trinkwassererwärmung, werden. Das Gerät darf bauartbedingt nur vertikal gilt als nicht bestimmungsgemäß. montiert und betrieben werden.
-
Seite 5: Über Die Bedienung
Über die Bedienung Über die Bedienung Bedienelemente Hauptmenü Status Warmwasser Zirkulation Abb. 1 Grundanzeige Sie wechseln zum Hauptmenü. Falls keine Einstellungen vorgenommen werden, Cursor-Tasten erscheint die Grundanzeige automatisch nach Sie blättern im Menü. ca. 4 min. Im Display wird nur ein 4-zeiliger Ausschnitt der OK-Taste, Sie bestätigen Ihre Auswahl oder Menüs dargestellt. - Seite 6 Über die Bedienung Über die Bedienung (Fortsetzung) wählen Sie „Weiter“ an und bestätigen mit OK. Das „Menü Timer“ bearbeiten öffnet sich. In diesem Menü können Sie Zeitphasen hinzufügen und entfer- nen. Timer: Montag 00:00 03:00 06:00 09:00 12:00 15:00 18:00 21:00 Abb.
-
Seite 7: Warmwassertemperatur Einstellen
Warmwasser einstellen Warmwassertemperatur einstellen Drücken Sie folgende Tasten: 4. OK zur Bestätigung für „Warmwasser“. für die Einstellung der gewünschten Warm- wassertemperatur 2. OK zur Bestätigung 6. 2 x OK zur Bestätigung bis „T-WW Soll“ erscheint. Schaltzeiten für die Zirkulation einstellen Falls sich die Zeiten in denen Sie hauptsächlich Warm- 2. -
Seite 8: Temperaturen Und Betriebszustände Abfragen
Abfragemöglichkeiten Temperaturen und Betriebszustände abfragen Drücken Sie folgende Tasten: Je nach Anlagenkonfiguration können Werte aus der folgenden Tabelle abgefragt werden. 1. OK zur Bestätigung für „Status“. bis „Hauptmenü“ erscheint. 2. OK zur Bestätigung für „Mess-/Bilanzwerte“. „Mess-/Bilanzwerte“ Erläuterung „Kaskade“ Dieses Menü erscheint nur bei Kaskadenregelungen und bein- haltet verschiedene Daten zur Auslastung der Kaskade. - Seite 9 Abfragemöglichkeiten Temperaturen und Betriebszustände abfragen (Fortsetzung) „Mess-/Bilanzwerte“ Erläuterung „T-VL“ „S1“ °C Heizwasserseitige Vorlauftemperatur Hinweis Mit OK lassen sich „Minimum“ und „Maximum“ anzeigen. „T-Desinf. VL“ „S2“ °C Trinkwasserseitige Vorlauftemperatur während der thermi- schen Desinfektion Hinweis Mit OK lassen sich „Minimum“ und „Maximum“ anzeigen. „T-Desinf.
-
Seite 10: Statusmeldungen Abfragen
Abfragemöglichkeiten Temperaturen und Betriebszustände abfragen (Fortsetzung) „Mess-/Bilanzwerte“ Erläuterung „PWM1“ „PWM2“ „Sonstiges“ „Betrieb“ d Betriebsdauer in Tagen Statusmeldungen abfragen Zu folgenden Bereichen können Sie je nach Anlagen- Drücken Sie folgende Tasten: ausstattung Statusmeldungen abfragen: Mess-/Bilanzwerte 1. OK zur Bestätigung für „Status“ ■... -
Seite 11: Meldungen" Abfragen
Abfragemöglichkeiten „Meldungen“ abfragen Drücken Sie folgende Tasten: 3. OK zur Bestätigung. 1. OK zur Bestätigung für „Status“ für weitere Anzeigen (siehe folgende Tabelle). für „Meldungen“. „Meldungen“ Erläuterung Alles in Ordnung Falls kein Fehler aufgetreten ist. Version ... Zeigt die Version der Regelung und den eingegstellten Hydrau- liktyp an. -
Seite 12: Das Display Ist Dunkel
Was ist zu tun? Das Display ist dunkel Ursache Behebung Stromausfall Die Regelung geht nach Ende des Stromausfalls auto- matisch in Betrieb. Die Sicherung in der Stromkreisverteilung (Haussiche- Prüfen Sie die Sicherung und benachrichtigen Sie ggf. rung) hat ausgelöst (es liegt keine Netzspannung an). den Heizungsfachbetrieb. -
Seite 13: Menü-Übersicht
Menü-Übersicht Menüstruktur Einzelregelung „Status“ „Grundeinstellungen“ „Mess-/Bilanzwerte“ „Sprache“ „Warmwasser“ „ Sommer / Winter“ „Zirkulation“ „Datum“ „Desinfektion“ „Uhrzeit“ „Fehlerrelais“ „Meldungen“ „SD-Karte“ „Service“ „Handbetrieb“ „Warmwasser“ „ Notbetrieb“ „Bedienercode“ „T-WW Soll“ „Komfort“ „Komfortmodus“ „Komfort Soll“ „Komf.hyst.“ „Komf.drehz.“ „Wartezeit“ „ Timer“ „T-WW Soll gleit.“ „ Blockierschutz“... -
Seite 14: Menüstruktur Führungsregelung Kaskade
Menü-Übersicht Menüstruktur Führungsregelung Kaskade „Status“ „Zirkulation“ „Mess-/Bilanzwerte“ „Typ“ „Kaskade“ „Zirk.Sensor“ „Warmwasser“ „Handstart Start“ „Zirkulation“ „T-Desinf.Soll“ „Desinfektion“ „Desinf.dauer“ „Fehlerrelais“ „Desinf.tag“ „Meldungen“ „Desinf.uhrzeit“ „Service“ „Zirk.vol“ „Typ“ „Kaskade“ „T Ein“ „Reglertyp“ „Hysterese“ „Abgleich Kaskade“ „ T Ein“ Δ „Anzahl Slaves“ „ T Aus“ Δ... -
Seite 15: Hinweis Zur Menüstruktur
Menü-Übersicht Menüstruktur Folgeregelung Kaskade (Fortsetzung) „Warmwasser“ „ Notbetrieb“ „ Blockierschutz“ „SD-Karte“ „Handbetrieb“ „Bedienercode“ Hinweis zur Menüstruktur Achtung Änderungen an den Geräteeinstellungen kön- nen zu unerwünschten Betriebszuständen Ihrer Anlage führen. Daher dürfen Geräteeinstellungen, die nicht in dieser Anleitung beschrieben sind, nur von Ihrem Fachbetrieb geändert werden. -
Seite 16: Ihr Ansprechpartner
Ihr Ansprechpartner Für Rückfragen oder Wartungs- und Instandsetzungsarbeiten an Ihrer Heizungsanlage wenden Sie sich bitte an Ihren Heizungsfachbetrieb. Heizungsfachbetriebe in Ihrer Nähe finden Sie z.B. unter www.viessmann.de im Inter- net. Viessmann Werke GmbH & Co KG D-35107 Allendorf...
