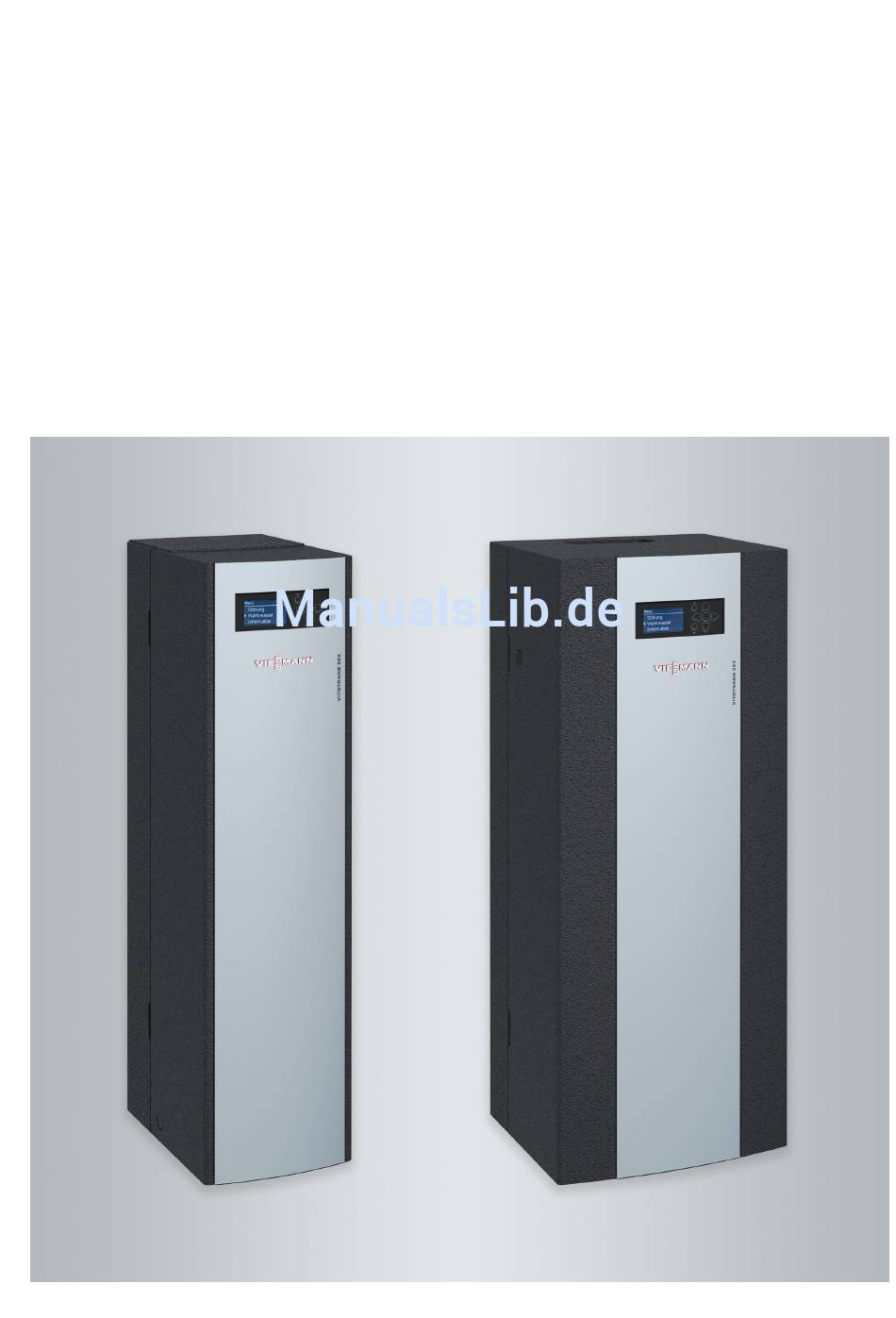

Bedienungsanleitung
für den Anlagenbetreiber
Regelung für Vitotrans 353
Bitte aufbewahren!
5784951 DE
4/2018

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Viessmann Vitotrans 353

  • Seite 1 VIESMANN Bedienungsanleitung für den Anlagenbetreiber Regelung für Vitotrans 353 Bitte aufbewahren! 5784951 DE 4/2018...
  • Seite 2 Sicherheitshinweise Für Ihre Sicherheit Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Men- schen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Hinweis Dieses Zeichen warnt vor Personenschäden. Angaben mit dem Wort Hinweis enthalten Zusatzinfor- mationen. Achtung Dieses Zeichen warnt vor Sach- und Umwelt- schäden.
  • Seite 3: Sicherheitshinweise

    Sicherheitshinweise Für Ihre Sicherheit (Fortsetzung) Zusatzkomponenten, Ersatz- und Verschleißteile Achtung Komponenten, die nicht mit der Anlage geprüft wurden, können Schäden an der Anlage hervor- rufen oder deren Funktionen beeinträchtigen. Anbau oder Austausch ausschließlich durch den Fachbetrieb vornehmen lassen.
  • Seite 4: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Zuerst informieren Symbole ....................Bestimmungsgemäße Verwendung ............Erstinbetriebnahme ................Über die Bedienung ........................ Warmwasser einstellen Warmwassertemperatur einstellen ............Trinkwasserzirkulation ................Schaltzeiten für die Trinkwasserzirkulation einstellen ......■ Schaltzeiten für die Komfortfunktion einstellen ........Kaskadenbetrieb Funktionen im Kaskadenbetrieb ............11 Grundlastgerät ..................
  • Seite 5: Zuerst Informieren

    Zuerst informieren Symbole Symbol Bedeutung Verweis auf anderes Dokument mit weiter- führenden Informationen Arbeitsschritt in Abbildungen: Die Nummerierung entspricht der Reihen- folge des Arbeitsablaufs. Warnung vor Sach- und Umweltschäden Spannungsführender Bereich Besonders beachten. Bauteil muss hörbar einrasten. ■ oder Akustisches Signal ■...
  • Seite 6 Zuerst informieren Erstinbetriebnahme Die Erstinbetriebnahme und Anpassung der Regelung an die örtlichen und baulichen Gegebenheiten sowie die Einweisung in die Bedienung müssen von Ihrem Heizungsfachbetrieb vorgenommen werden.
  • Seite 7: Über Die Bedienung

    Über die Bedienung Über die Bedienung Bedienelemente T-WW Soll Warmwasser 50°C Status T-WW-Soll T-VL Abb. 2 Parameter Abb. 1 Mindestwert Eingestellter und neuer Wert Grundanzeige Maximalwert Falls keine Einstellungen vorgenommen werden, erscheint die Grundanzeige automatisch nach ca. 4 min. Displaybeleuchtung OK-Taste 1 mal gedrückt: Bestätigung der Auswahl im ■...
  • Seite 8 Über die Bedienung Über die Bedienung (Fortsetzung) 3. OK drücken. 5. OK drücken. Alle Zeitfenster sind für diesen Wochentag/Tages- 4. Mit „Tagesauswahl“ oder gewünschten gruppe übernommen. Wochentag auswählen. Einzelnes Zeitfenster löschen 5. OK drücken. Eingestelltes Zeitfenster erscheint. 1. Mit das zu löschende Zeitfenster auswählen. OK, um das angezeigte Zeitfenster zu ändern.
  • Seite 9: Warmwassertemperatur Einstellen

    Warmwasser einstellen Warmwassertemperatur einstellen Drücken Sie folgende Tasten: 4. OK zur Bestätigung für „Warmwasser“. für die Einstellung der gewünschten Warm- wassertemperatur 2. OK zur Bestätigung 6. 2 x OK zur Bestätigung bis „T-WW Soll“ erscheint. Trinkwasserzirkulation Mit der Trinkwasserzirkulation steht Ihnen an der Zapf- stelle sehr schnell warmes Wasser zur Verfügung.
  • Seite 10 Drücken Sie folgende Tasten: ■ Für Anlagen ohne Trinkwasserzirkulation Falls lange Rohrleitungen zwischen Heizwasser-Puf- für „Warmwasser“. ■ ferspeicher und Vitotrans 353 vorhanden sind. 2. OK zur Bestätigung Hinweis Durch ein zu langes Vorwärmen des Plattenwärmetau- für „Komfort“. schers, kann der Plattenwärmetauscher schneller ver- kalken.
  • Seite 11: Funktionen Im Kaskadenbetrieb

    Kaskadenbetrieb Funktionen im Kaskadenbetrieb Die Kaskadenanlage bedienen Sie an der Regelung Bei den Slave-Regelungen erscheinen die Menüs zur des Master-Geräts. An dieser stehen alle Menüs zur Bedienung nicht im Display. An den Regelungen der Verfügung. Das Master-Gerät hat Ihr Heizungsfachbe- Slave-Geräte können Sie nur den Notbetrieb aktivieren trieb bei der Erstinbetriebnahme eingerichtet.
  • Seite 12: Temperaturen Und Betriebszustände Abfragen

    Abfragemöglichkeiten Temperaturen und Betriebszustände abfragen Je nach Anlagenausstattung und vorgenommenen 2. OK zur Bestätigung Einstellungen können Sie zu verschiedenen Bereichen Statusmeldungen, Betriebszustände und Temperatu- 3. OK für „Status“ ren abfragen. Siehe folgende Tabelle. für die gewünschte Abfrage. Drücken Sie folgende Tasten : 5.
  • Seite 13: Bilanzierungen Abfragen

    Abfragemöglichkeiten Temperaturen und Betriebszustände abfragen (Fortsetzung) „Status“ Erläuterung „Desinfektion“ Status Anzeige, ob die Desinfektion aktiviert ist und des Status während der Funkti- Historie Anzeige, ob die Desinfektion erfolgreich verlaufen ist. OK für weitere Informationen zum Verlauf der Desinfektion „Erfolgreich“, OK für weitere Informationen zum erfolgreichen Verlauf der ■...
  • Seite 14: Störungsmeldungen Abfragen

    Abfragemöglichkeiten Bilanzierungen abfragen (Fortsetzung) „Bilanzierung“ Erläuterung „Heute“ „7 Tage“ „Gesamt“ Betrieb Betriebsstunden des Geräts im gewählten Zeitraum Warmwasser Gezapftes Trinkwasservolumen in Liter im gewählten Zeitraum Energie Übertragene Wärmemenge in kWh im gewählten Zeitraum „Kaskade“ Betrieb Betriebsstunden der Gesamtanlage Laststufe 1 Stationen Betriebsstunden der Kaskadenanlage, in denen nur 1 Gerät in Betrieb war Laststufe 2 Stationen Betriebsstunden der Kaskadenanlage, in denen nur 2 Geräte in Betrieb waren...
  • Seite 15: Besondere Betriebsarten

    Besondere Betriebsarten Notbetrieb aktivieren Falls Sensoren ausgefallen sind, können Sie über die für „Primärpumpe“. Regelung einen Notbetrieb aktivieren. Bei Notbetrieb läuft die eingebaute heizwasserseitige Umwälzpumpe 7. OK zur Bestätigung. (Primärpumpe) permanent mit der eingestellten Dreh- zahl. für Einstellung der Pumpendrehzahl. Stellen Sie die Pumpendrehzahl so ein, Drücken Sie folgende Tasten: dass unter „T-WW“...
  • Seite 16: Das Display Ist Dunkel

    Was ist zu tun? Das Display ist dunkel Ursache Behebung Stromausfall Die Regelung geht nach Ende des Stromausfalls auto- matisch in Betrieb. Die Sicherung in der Stromkreisverteilung (Haussiche- Prüfen Sie die Sicherung und benachrichtigen Sie ggf. rung) hat ausgelöst (es liegt keine Netzspannung an). den Heizungsfachbetrieb.
  • Seite 17: Anhang

    Anhang Menüstruktur Hinweise zur Menüstruktur Warmwasser Die folgenden Menüstrukturen sind idealisiert darge- Zirkulation stellt. Die Menüstrukturen enthalten alle möglichen Desinfektion Menüpunkte der Einzelregelung, Master-Regelung und Slave-Regelung. RL-Einschichtg. Die in Ihrer Regelung angezeigten Menüpunkte, sind Fehlerrelais abhängig von den angeschlossenen Geräten und vor- Kaskade genommenen Einstellungen.
  • Seite 18: Entsorgungshinweise

    Anhang Entsorgungshinweise Entsorgung der Verpackung Die Entsorgung der Verpackung Ihres Viessmann Pro- DE: Die Verpackungsabfälle werden gemäß den dukts übernimmt Ihr Heizungsfachbetrieb. gesetzlichen Festlegungen über zertifizierte Ent- sorgungsfachbetriebe der Verwertung zugeführt. AT: Die Verpackungsabfälle werden gemäß den gesetzlichen Festlegungen über zertifizierte Ent- sorgungsfachbetriebe der Verwertung zugeführt.
  • Seite 19 Stichwortverzeichnis Stichwortverzeichnis Abfragen Notbetrieb..............15 – Betriebszustände............ 12 – Temperaturen............12 OK-Taste..............7 Bedienelemente............7 Bedienknöpfe............... 7 Pfeil-Tasten..............7 Bedienung..............7 Programm Beleuchtung..............7 – Zeit................9 Bestimmungsgemäße Verwendung......5 Betriebszustände abfragen........12 Bilanzierungen Statusmeldungen – abfragen..............13 – abfragen..............12 Störung...............14 Cursor-Tasten...............7 Tasten................7...
  • Seite 20: Ihr Ansprechpartner

    Ihr Ansprechpartner Für Rückfragen oder Wartungs- und Instandsetzungsarbeiten an Ihrer Anlage wenden Sie sich bitte an Ihren Fachbetrieb. Fachbetriebe in Ihrer Nähe finden Sie z. B. unter www.viessmann.de im Internet. Viessmann Ges.m.b.H. Viessmann Werke GmbH & Co. KG A-4641 Steinhaus bei Wels...
