WFHT LCD 24V
DE
ALLGEMEINES
A0: Kalibrierung des internen Raumfühlers
Nach einer Betriebsdauer von 1 Tag mit der
- Elektronischer Thermostat mit LCD-Anzeige,
gleichen Solltemperatur muss der interne
speziell für Wasser-Fußbodenheizungen, die
Fühler folgendermaßen kalibriert werden:
über Stellantriebe angesteuert werden.
Im entsprechenden Raum ein Thermometer in
- Externe Steuerleitung für Nachtabsenkung.
1,5 m Höhe vom Boden (gleiche Höhe wie beim
- Drei Betriebsarten:
Thermostat) aufstellen und die gemessene
Komfort-/Absenk-/Zeit-Betrieb
Temperatur nach 1 Stunde überprüfen.
- Möglichkeit der separaten oder kombinierten
Es wurde noch kein Kalibrierung vorgenommen,
Regelung von Boden- und/oder
wenn bei Zugriff auf die Kalibrierungsparameter
Raumtemperatur. Bei kombinierter Steuerung
„no" angezeigt wird.
dient der Bodenfühler als
Um den auf dem Thermometer angezeigten
Temperaturbegrenzer.)
Wert einzugeben, muss folgendermaßen
- Lautlose Steuerung (mittels Triac). Kann
vorgegangen werden: Die (OK)-Taste
direkt an Stellantriebe (siehe
betätigen. Der derzeitige Wert „xx.x" beginnt zu
Anschlussdiagramm in Montageanleitung) oder
blinken. Nun den tatsächlichen Wert mithilfe der
an einen Regelverteiler angeschlossen werden.
Tasten (-◄) bzw. (►+) eingeben und durch
(In diesem Fall bitte die Angaben im Datenblatt
Druck auf (OK) bestätigen.
des Verteilers beachten!)
Nun sollte die Meldung „Yes" angezeigt werden;
BETRIEBSARTEN
der neue Wert wurde somit im internen
Speicher gesichert.
(OK)-Taste betätigen, um die Betriebsart im
Um die Kalibrierung zu ändern oder zu
Menü Betriebsart zu ändern. (Die aktive
wiederholen, zum Anlagenmenü wechseln und
Betriebsart wird eingerahmt angezeigt).
die (OK)-Taste betätigen. Wenn die Meldung
„Yes" angezeigt wird, beginnt der derzeitige
Abschaltbetrieb:
Wert „xx.x" zu blinken.
Diese Betriebsart verwenden, wenn die
Der vorhergehende Wert wird durch Eingabe
Heizanlage ausgeschaltet werden soll. Es wird
eines neuen Werts automatisch überschrieben.
nichts angezeigt. (ACHTUNG! Bei Frost besteht
Der Kalibierwert kann außerdem gelöscht
bei Auswahl dieser Betriebsart die Gefahr, dass
werden. Dafür müssen, wenn der derzeitige
Ihre Anlage einfriert!) Die eingestellten
Wert „xx.x" blinkt, die Tasten (-◄) und (►+)
Parameter werden gespeichert.
gleichzeitig betätigt werden. Anschließend wird
die Meldung „no" angezeigt.
* UNBEDINGT BEACHTEN:
Komfortbetrieb:
In dieser Betriebsart wird die Anlage auf
Während der Kalibrierung darf nur das über den
unbestimmte Zeit auf die Komforttemperatur
Thermostat geregelte Heizelement in Betrieb
sein!
geregelt. Bei Betätigung der Tasten (-◄) oder
(►+) beginnt die Komforttemperatur zu blinken:
F0: Kalibrierung des externen Sensors
Sie kann jetzt eingestellt werden. Die
Wenn ein externer Sensor angeschlossen ist
gemessene Temperatur (OK) wird nach
und als externer Raumfühler genutzt wird, muss
wenigen Sekunden erneut angezeigt.
die Kalibrierung wie oben beschrieben erfolgen.
Wird der externe Sensor als Bodenfühler
genutzt, muss das Thermometer auf den Boden
Absenkbetrieb:
gestellt werden.
In dieser Betriebsart wird die Anlage auf
FL: Untere Begrenzung der Bodentemperatur.
unbestimmte Zeit auf die Absenktemperatur
geregelt. Bei Betätigung der Tasten (-◄) oder
Nur wenn externer Sensor vorhanden und
(►+) beginnt die Komforttemperatur zu blinken:
ausgewählt:
5°C Einstellbar von 5 ° C bis „FH"
Sie kann jetzt eingestellt werden. Die
gemessene Temperatur (OK) wird nach
FH: Obere Begrenzung der Bodentemperatur.
wenigen Sekunden erneut angezeigt.
Nur wenn externer Sensor vorhanden und
ausgewählt:
28°C Einstellbar von „Fl" bis 37 °C
Betrieb mit externer Steuerleitung:
J7: Auswahl des Regelverhaltens:
Der Thermostat arbeitet in der über die
rEg: Proportionalband (PWM)
Steuerleitung (A/B) übermittelten Betriebsart.
hys: Differenzregler 0,3°K
Blinkt bei Komfortbetrieb
CY: Proportionaler integraler Regelzyklus:
(Es wird auf die eingestellte Komforttemperatur
15: Angabe in Minuten
geregelt.)
On: Mindestanlaufzeit in Minuten
Blinkt bei Absenkbetrieb
02: Einstellbar von „0" bis T cy/2
(Es wird auf die eingestellte Absenktemperatur
f: Mindestruhezeit zwischen 2 Heizzyklen in
geregelt.)
Minuten
02: Einstellbar von „0" bis T cy/2
ANLAGENPARAMETER-MENÜ
Bp: Proportionale integrale Regelamplitude in
Die (OK)-Taste 5 Sekunden lang gedrückt
Grad °C oder °F:
halten. Dann mit (-◄) oder (►+) den
2.0 °C / 3.6°F
Anlagenparameter auswählen, der eingestellt
Cp: Kompensationswert in °C:
werden soll.
0.0°C Zwischen 1 °C und + 8 °C
Wird der gewünschte Parameter angezeigt, auf
einstellbar.
(OK) drücken, um diesen Parameter zu ändern.
* Dieser Wert muss von einem Fachmann
Wenn der angezeigte Wert zu blinken beginnt,
eingestellt werden.
kann er durch Betätigung von (-◄) oder (►+)
Clr: Alle Parameter werden auf
geändert werden.
Werkseinstellung zurückgesetzt.
Durch gleichzeitige Betätigung der Tasten (-◄)
End: Die Taste (OK) betätigen, um das
und (►+) wird die Werkseinstellung für diesen
Anlagenparameter-Menü zu verlassen und zum
Parameter wiederhergestellt. Nach
normalen Betrieb zurückzukehren.
Fertigstellung der Justierung auf (OK) drücken,
um den Parameterwert zu bestätigen. Nach
TECHNISCHE DATEN
Beenden der Justierung die Taste (-◄) oder
(►+) betätigen, um zur Anzeige „End" zu
gelangen. Dann auf (OK) drücken, um das
Temperaturmess-
0,1° C
Anlagenparameter-Menü zu verlassen.
genauigkeit
0 °C – 50 °C
Betriebstemperatur
BESCHREIBUNG DER PARAMETER
5 °C – 37 °C in Schritten
Einstellbereich für
Standardwerte & andere Möglichkeiten
Raumtemperatur
von j 0,5°C
JO: Gradanzeige
Proportionaler integraler
°C Celsius
Regelzyklus (PWM)
°F Fahrenheit
Regelcharakteristik
(Einstellung: siehe
J1: Auswahl des Regelbetriebs:
Anlagen-Menü)
Hot für Heizsystem
CLd für Kühlsystem
Schutzklasse
Klasse II - IP30
J4: Angesteuerter Stellantrieb
Stromversorgung
24 V AC +/- 10 %
Nc: Für stromlos geschlossen
NO: Für stromlos offen
TRIAC 24 V AC, max. 15
J5: Festsitzschutz der Pumpe: Tägliche
Ausgang
W, (4 Stellantriebe vom
Aktivierung des Thermostats für die Dauer von
Typ WATTS 22C)
einer Minute, wenn die Pumpe 24 Stunden
Externer Fühler
NTC-10K
inaktiv war.
Pmp Funktion aktiv
no Funktion inaktiv
J6: Auswahl des Temperaturfühlers zur
Regelung
Air: Nur Raumfühler bzw. Raumfühler mit
Bodentemperaturbegrenzung, sofern ein
externer Fühler angeschlossen ist.
Flr:
Nur externer Fühler ohne Begrenzung.
WFHT LCD 24V
I
PRESENTAZIONE
A0 : Calibratura della sonda interna.
La calibratura deve essere fatta dopo 1 giorno
- Termostato elettronico dotato di sonde al
di funzionamento sulla stessa impostazione.
suolo e ambiente per la regolazione di impianti
Posizionare un termometro in mezzo al locale a
di riscaldamento a pavimento a circolazione
un'altezza di circa 1,5M dal suolo e dopo 1 ora
idraulica.
verificare la temperatura.
- Filo pilota esterno per un abbassamento di -
Introdurre il valore rilevato sul termometro per
questo locale nel modo seguente:
4°C
Premere il tasto (OK), il valore attuale «xx.x»
- 3 modi di funzionamento:
dovrebbe lampeggiare: introdurre il valore
Orario / Comfort / Eco
rilevato sul termometro mediante i tasti (-◄) e
(►+). Il valore introdotto sarà salvato in
- Regolazione su sonda interna, esterna o le
memoria. Se si desidera entrare nuovamente
due combinate. In questo caso la sonda al
suolo (esterna) è generalmente utilizzata con
nel parametro calibratura comparirà il
messaggio «Yes», premendo nuovamente su
parametri di limitazione della temperatura.
(OK) sarà visualizzato il nuovo valore misurato
- Termostato a comando silenzioso (TRIAC).
dalla sonda «xx.x». Introducendo un nuovo
Può pilotare direttamente una o più
valore il vecchio valore sarà rimesso a zero. Se
elettrovalvole. Può inoltre essere collegato a
necessario si può cancellare una calibratura
uno dei nostri sistemi di connessione per
premendo prima su (OK) per modificare il
riscaldamento a pavimento.
valore, quindi simultaneamente sui tasti (-◄) e
(►+). Il messaggio «no» sarà visualizzato.
DESCRIZIONE DEL MODO
* osservazione importante:
Solo il sistema di riscaldamento gestito dal
- Il termostato è dotato di un tasto (OK) per
termostato dovrà essere in funzione durante
cambiare il modo di funzionamento (il modo
tutta la fase di calibratura.
attivo è inquadrato):
F0 : Calibratura della sonda esterna.
La calibratura va eseguita allo stesso modo
Modo di ARRESTO:
descritto più sopra se la sonda esterna è
Utilizzare questo modo per arrestare l'impianto
collegata e utilizzata come sonda ambiente
di riscaldamento. (Attenzione: questo modo di
esterna.
funzionamento non mantiene una temperatura
Se invece la sonda esterna è utilizzata come
antigelo). Il display si spegne. Le temperature
sonda al suolo, il termometro dovrà essere
impostate sono salvate.
posizionato al suolo.
FL : Limitazione temperatura minima al suolo.
Modo COMFORT:
Funziona solo se una sonda esterna è
Il termostato segue la temperatura comfort per
collegata:
un periodo indefinito. Per regolare la
5°C Regolabile da 5°C a « FH »
temperatura di comfort utilizzare i tasti (-◄) o
FH : Limitazione temperatura massima al
(►+). La temperatura ambiente (OK) è
suolo. Funziona solo se una sonda esterna è
nuovamente visualizzata dopo alcuni secondi.
collegata:
28°C Regolabile da « F1 » a 37°C
Modo ECO (Ridotto)
J7 : Selezione del tipo di regolazione:
Il termostato segue la temperatura ridotta per
rEg : banda proporzionale (PWM)
un periodo indefinito. Per regolare la
hys: isteresi da 0.3°K
temperatura di comfort utilizzare i tasti (-◄) o
Cy : Durata del ciclo di regolazione (banda
(►+). La
temperatura ambiente (OK) è
nuovamente visualizzata dopo alcuni secondi.
proporzionale) in minuti:
15: regolazione lenta adeguata ai diversi
Modo Filo Pilota (Orario)
tipi
On: Tempo minimo di avvio
Il termostato eseguirà l'ordine di funzionamento
02: Regolabile da "0" a T cy/2
ricevuto sul suo filo pilota.
Off Tempo minimo di arresto fra 2 cicli di
Il logo comfort lampeggiante
riscaldamento
indica che il termostato segue l'impostazione
02: Regolabile da "0" a T cy/2
comfort.
Bp : Valore della banda proporzionale in °C:
Le logo ECO lampeggiante indica
2.0°C Regolazione da 1°C a 7°C
che il termostato segue l'impostazione ECO.
Cp: Valore della compensazione in °C:
0.0°C Regolabile da 1°C à 8°C
MENU PARAMETRI DI
* questo valore deve essere regolato da uno
INSTALLAZIONE
specialista.
Clr :
Tenere premuto il tasto (OK) per 5 secondi,
Tutti i parametri sono reinizializzati ai loro valori
quindi servirsi dei tasti (-◄) o (►+) per
per difetto.
selezionare il parametro da parametro da
END :
regolare.
Premere sul tasto (OK) per uscire dal menu
Una volta visualizzato il parametro, premere su
configurazione.
(OK) per modificarlo.
Quando il valore visualizzato lampeggia, è
possibile modificarlo con i tasti (-◄) o (►+).
CARATTERISTICHE TECNICHE
Per ritornare all'impostazione di fabbrica
premere su (-◄) e (►+) simultaneamente. Una
Precisione di
volta impostato il valore desiderato, premere su
0,1℃
misurazione
(OK) per convalidare il parametro o andare su
Temperatura di
« End » per uscire dal menu di regolazione.
0°C - 50°C
funzionamento
Gamma di
PARAMETRI
5°C – 37°C per gradini di
regolazione della
0.5°C
temperatura
Valori per difetto e altre possibilità
Banda proporzionale
JO: Selezione del tipo di grado «° » in
integrale (Durata del
visualizzazione:
Caratteristiche di
ciclo regolabile, vedi
°C : Celsius
regolazione
parametri di
°F : Fahrenheit
installazione)
J1 : Selezione del modo di funzionamento:
Hot : per impianto di riscaldamento
Protezione
Classe II - IP30
Cld : per impianto di climatizzazione
Alimentazione
24VAC +/- 10%
J4: Tipo di elettrovalvola gestita dal
termostato.
TRIAC 24 VAC, 15W
Nc: Chiuso normalmente
max.
Uscita
NO: Aperto normalmente
(4 elettrovalvole tipo
J5 : Funzione anti-grippaggio circolatori o delle
WATTS 22C)
valvole. Avvio del termostato per 1 minuto al
Sonda esterna
NTC-10K
giorno alle 12.00 se non ha mai funzionato
durante 1 giornata.
Pmp funzione attivata.
No funzione disattivata.
J6 : Selezione della sonda per regolazione:
Air : Solo sonda interna o sonda
interna con sonda al suolo in limitazione
.
se questa è collegata
Flr : Solo sonda al suolo senza
limitazioni

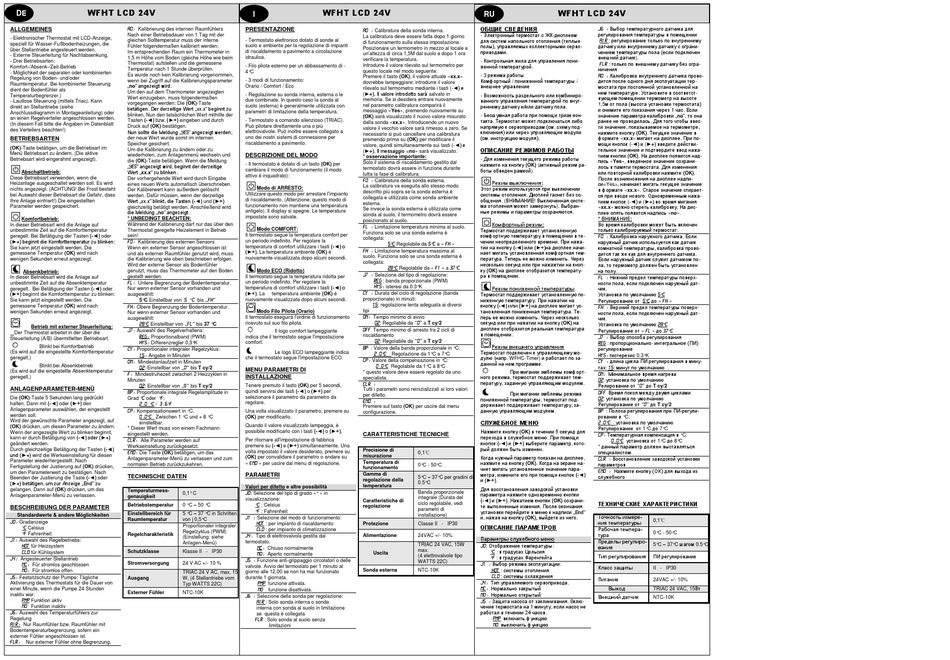

WFHT LCD 24V
RU
ОБЩИЕ СВЕДЕНИЯ
J6 : Выбор температурного датчика для
регулирования температуры в помещении
- Электронный термостат с ЖК-дисплеем
для систем напольного отопления (теплые
Air : регулирование только по внутреннему
полы), управляемых коллекторными серво-
датчику или внутреннему датчику с ограни-
приводами.
чением температуры пола (если подключен
внешний датчик).
- Контрольная жила для управления пони-
Flr : только по внешнему датчику без огра-
женной температурой.
ничения
- 3 режима работы
A0 : Калибровка внутреннего датчика прово-
Комфортный / пониженной температуры /
дится после одного дня эксплуатации тер-
внешнее управление
мостата при постоянной установленной на
нем температуре. Установите в соответст-
- Возможность раздельного или комбиниро-
вующем помещении термометр на высоте
ванного управления температурой по внут-
1,5м от пола (высота установки термостата)
реннему датчику и/или датчику пола.
и снимите его показания через 1 час. Если
- Бесшумная работа при помощи триак-кон-
значение параметра калибровки „no", то она
такта. Термостат может подключаться либо
ранее не проводилась. Для того чтобы ввес-
напрямую к сервоприводам (см. схему под-
ти значение, показываемое на термометре,
ключения) или через упрaвляющие модули
нажмите кнопку (OK). Текущее значение в
(см. инструкцию модуля).
формате «xx.x» мигает на дисплее. При по-
мощи кнопок (-◄) и (►+) введите действи-
ОПИСАНИЕ РЕЖИМОВ РАБОТЫ
тельное значение и подтвердите ввод нажа-
тием кнопки (OK). На дисплее появится над-
- Для изменения текущего режима работы
пись «Yes», введенное значение сохрани-
нажмите на кнопку (OK) (активный режим ра-
лось в памяти термостата. Для изменения
боты обведен рамкой).
или повторной калибровки нажмите (OK).
После возникновения на дисплее надпи-
Режим выключения:
си«Yes», начинает мигать текущее значение
Этот режим используется при выключении
в формате «xx.x». Старое значение стирает-
системы отопления. Дисплей гаснет без со-
ся при вводе нового. Одновременным нажа-
общения. (ВНИМАНИЕ! Выключенная систе-
тием кнопок (-◄) и (►+) во время мигания
ма отопления может замерзнуть). Выбран-
«xx.x» можно стереть калибровку. На дис-
ные режимы и параметры сохраняются.
плее опять появится надпись «no».
* ВНИМАНИЕ:
Комфортный режим:
Во время калибровки может быть включен
Термостат поддерживает установленную
только калибрируемый термостат.
комфортную температуру в помещении в те-
F0 : Калибровка наружного датчика. Если
чении неопределенного времени. При нажа-
наружный датчик используется как датчик
тии на кнопку (-◄) или (►+)на дисплее начи-
комнатной температуры, калибровка прово-
нает мигать установленная комфортная тем-
дится так же как для внутреннего датчика.
пература. Теперь ее можно изменить. Через
Если наружный датчик служит датчиком по-
несколько секунд или при нажажтии на кноп-
ла, то термометр должен быть установлен
ку (OK) на дисплее отобразится температу-
на полу.
ра в помещении.
FL : Нижний предел температуры поверх-
ности пола, если подключен наружный дат-
Режим пониженной температуры
чик.
Термостат поддерживает установленную по-
Установка по умолчанию 5°C
ниженную температуру. При нажатии на
Регулирование от 5°C до « FH »
кнопку (-◄) или (►+) на дисплее мигает ус-
FH : Верхний предел температуры поверх-
тановленная пониженная температура. Те-
ности пола, если подключен наружный дат-
перь ее можно изменить. Через несколько
чик.
секунд или при нажатии на кнопку (OK) на
Установка по умолчанию 28°C
дисплее отобразится реальная температура
Регулирование от « FL » до 37°C
в помещении.
J7 : Выбор способа регулирования
rEg : пропорционально- интегральное (ПИ)
Режим внешнего управления
регулирование
Термостат подключен к управляющему мо-
hys: гистерезис 0.3°K
дулю (напр. WFHC-Timer) и работает по за-
Cy : длина цикла ПИ регулирования в мину-
данной на нем программе.
тах: 15: минут по умолчанию
При мигании эмблемы комфорт-
On: Минимальное время нагрева
ного режима, термостат поддерживает тем-
02: установка по умолчанию
пературу, заданную управляющим модулем.
Релирование от "0" до T cy/2
Off Время покоя между двумя циклами
При мигании эмблемы режима
02: установка по умолчанию
пониженной температуры, термостат под-
держивает поддерживает температуру, за-
Регулирование от "0" до T cy/2
данную управляющим модулем.
Bp : Полоса регулирования при ПИ-регули-
ровании в °C:
CЛУЖЕБНОЕ МЕНЮ
2.0°C
установка по умолчанию
Регулирование от 1°C до 7°C
Нажмите кнопку (OK) в течении 5 секунд для
Cp: Температурная компенсация в °C:
перехода в служебное меню. При помощи
0.0°C установка от 1°C до 8°C
кнопок (-◄) и (►+) выберите параметр, кото-
* данный параметр должен выставляться
рый должен быть изменен.
специалистом.
Когда нужный параметр показан на дисплее,
Clr : Восстановление заводской установки
нажмите на кнопку (OK). Когда на экране на-
параметров
чнет мигать установленное значение пара-
END : Нажмите кнопку (OK) для выхода из
метра, измените его при помощи кнопок (-◄)
служебного
и (►+).
Для восстановления заводской установки
параметра нажмите одновременно кнопки
(-◄) и (►+). Нажатием кнопки (OK) сохрани-
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
те выполненные измения. После окончания
установки перейдите в меню к надписи „End"
и, нажав на кнопку (OK), выйдете из него.
Точность измере-
0,1℃
ния температуры
ОПИСАНИЕ ПАРАМЕТРОВ
Рабочая темпера-
0°C - 50°C
тура
Параметры служебного меню
Пределы регулиро-
5°C – 37°C шагом 0.5°C
JO: Отображение температуры:
вания
°C : в градусах Цельсия
Тип регулирования
ПИ регулирование
°F : в градусах Фаренгейта
J1 : Выбор режима эксплуатации:
Класс защиты
II - IP30
Hot : системы отопления
Cld : системы охлаждения
Питание
24VAC +/- 10%
J4: Тип управляемого сервопривода.
Nc: Нормально закрытый
Выход
TRIAC 24 VAC, 15Вт
NO: Нормально открытый
Внешний датчик
NTC-10K
J5 : Защита насоса от заклинивания. Bклю-
чение термостата на 1 минуту, если насос не
работал в течении 24 часов.
Pmp включить функцию
No выключить функцию
Werbung
