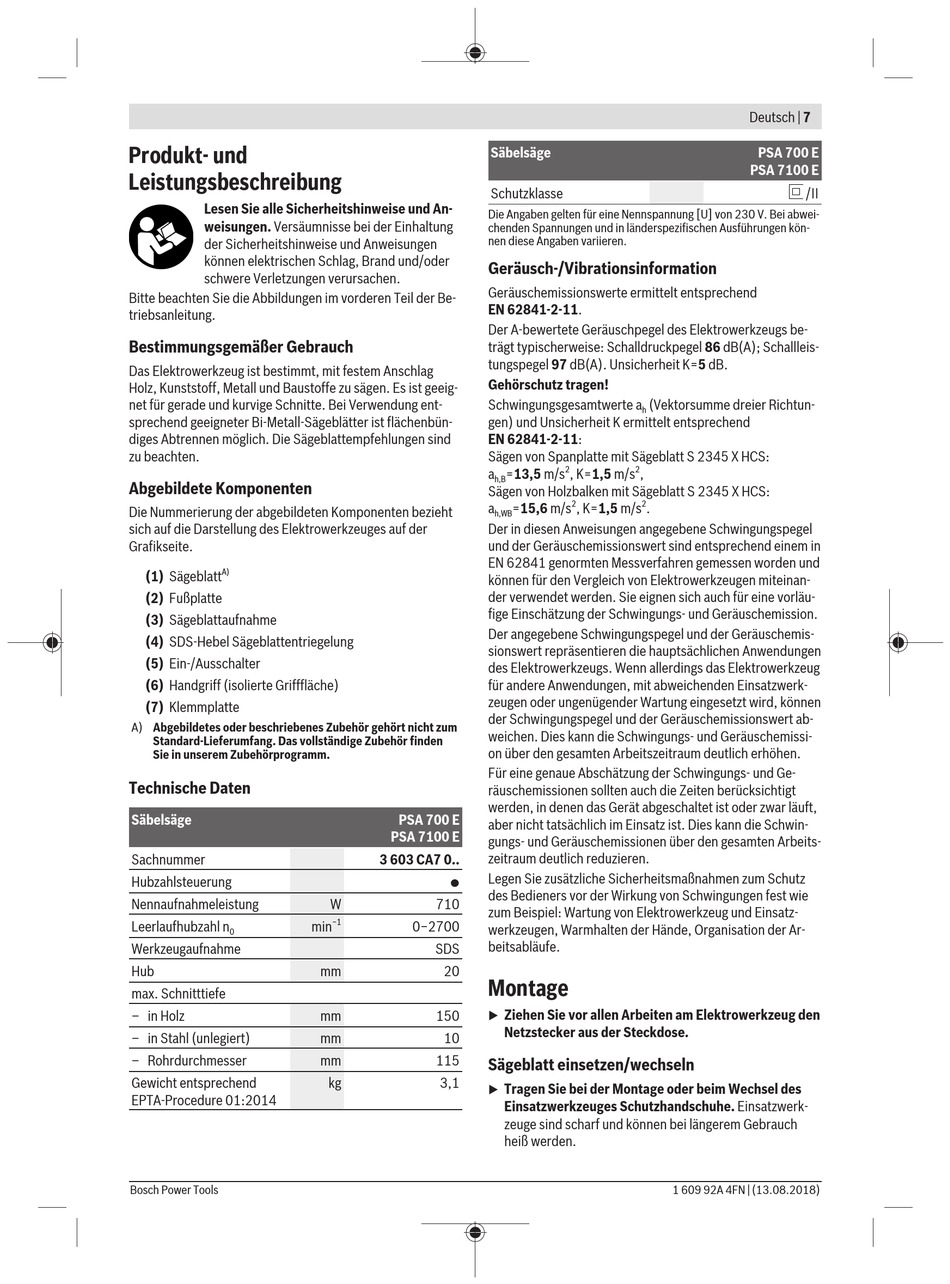

Produkt- und
Leistungsbeschreibung
Lesen Sie alle Sicherheitshinweise und An-
weisungen. Versäumnisse bei der Einhaltung
der Sicherheitshinweise und Anweisungen
können elektrischen Schlag, Brand und/oder
schwere Verletzungen verursachen.
Bitte beachten Sie die Abbildungen im vorderen Teil der Be-
triebsanleitung.
Bestimmungsgemäßer Gebrauch
Das Elektrowerkzeug ist bestimmt, mit festem Anschlag
Holz, Kunststoff, Metall und Baustoffe zu sägen. Es ist geeig-
net für gerade und kurvige Schnitte. Bei Verwendung ent-
sprechend geeigneter Bi-Metall-Sägeblätter ist flächenbün-
diges Abtrennen möglich. Die Sägeblattempfehlungen sind
zu beachten.
Abgebildete Komponenten
Die Nummerierung der abgebildeten Komponenten bezieht
sich auf die Darstellung des Elektrowerkzeuges auf der
Grafikseite.
A)
(1) Sägeblatt
(2) Fußplatte
(3) Sägeblattaufnahme
(4) SDS-Hebel Sägeblattentriegelung
(5) Ein-/Ausschalter
(6) Handgriff (isolierte Grifffläche)
(7) Klemmplatte
A) Abgebildetes oder beschriebenes Zubehör gehört nicht zum
Standard-Lieferumfang. Das vollständige Zubehör finden
Sie in unserem Zubehörprogramm.
Technische Daten
Säbelsäge
Sachnummer
Hubzahlsteuerung
Nennaufnahmeleistung
Leerlaufhubzahl n
0
Werkzeugaufnahme
Hub
max. Schnitttiefe
– in Holz
– in Stahl (unlegiert)
– Rohrdurchmesser
Gewicht entsprechend
EPTA-Procedure 01:2014
Bosch Power Tools
Säbelsäge
Schutzklasse
Die Angaben gelten für eine Nennspannung [U] von 230 V. Bei abwei-
chenden Spannungen und in länderspezifischen Ausführungen kön-
nen diese Angaben variieren.
Geräusch-/Vibrationsinformation
Geräuschemissionswerte ermittelt entsprechend
EN 62841-2-11.
Der A-bewertete Geräuschpegel des Elektrowerkzeugs be-
trägt typischerweise: Schalldruckpegel 86 dB(A); Schallleis-
tungspegel 97 dB(A). Unsicherheit K=5 dB.
Gehörschutz tragen!
Schwingungsgesamtwerte a
gen) und Unsicherheit K ermittelt entsprechend
EN 62841-2-11:
Sägen von Spanplatte mit Sägeblatt S 2345 X HCS:
a
Sägen von Holzbalken mit Sägeblatt S 2345 X HCS:
a
Der in diesen Anweisungen angegebene Schwingungspegel
und der Geräuschemissionswert sind entsprechend einem in
EN 62841 genormten Messverfahren gemessen worden und
können für den Vergleich von Elektrowerkzeugen miteinan-
der verwendet werden. Sie eignen sich auch für eine vorläu-
fige Einschätzung der Schwingungs- und Geräuschemission.
Der angegebene Schwingungspegel und der Geräuschemis-
sionswert repräsentieren die hauptsächlichen Anwendungen
des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug
für andere Anwendungen, mit abweichenden Einsatzwerk-
zeugen oder ungenügender Wartung eingesetzt wird, können
der Schwingungspegel und der Geräuschemissionswert ab-
weichen. Dies kann die Schwingungs- und Geräuschemissi-
on über den gesamten Arbeitszeitraum deutlich erhöhen.
Für eine genaue Abschätzung der Schwingungs- und Ge-
räuschemissionen sollten auch die Zeiten berücksichtigt
werden, in denen das Gerät abgeschaltet ist oder zwar läuft,
PSA 700 E
aber nicht tatsächlich im Einsatz ist. Dies kann die Schwin-
PSA 7100 E
gungs- und Geräuschemissionen über den gesamten Arbeits-
3 603 CA7 0.. zeitraum deutlich reduzieren.
Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz
●
des Bedieners vor der Wirkung von Schwingungen fest wie
W 710
zum Beispiel: Wartung von Elektrowerkzeug und Einsatz-
−1
min 0−2700
werkzeugen, Warmhalten der Hände, Organisation der Ar-
beitsabläufe.
SDS
mm 20
Montage
mm 150
u
mm 10
mm 115
Sägeblatt einsetzen/wechseln
kg 3,1
u
(Vektorsumme dreier Richtun-
h
2 2
=13,5 m/s , K=1,5 m/s ,
h,B
2 2
=15,6 m/s , K=1,5 m/s .
h,WB
Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den
Netzstecker aus der Steckdose.
Tragen Sie bei der Montage oder beim Wechsel des
Einsatzwerkzeuges Schutzhandschuhe. Einsatzwerk-
zeuge sind scharf und können bei längerem Gebrauch
heiß werden.
1 609 92A 4FN | (13.08.2018)
Deutsch | 7
PSA 700 E
PSA 7100 E
/Ⅱ
