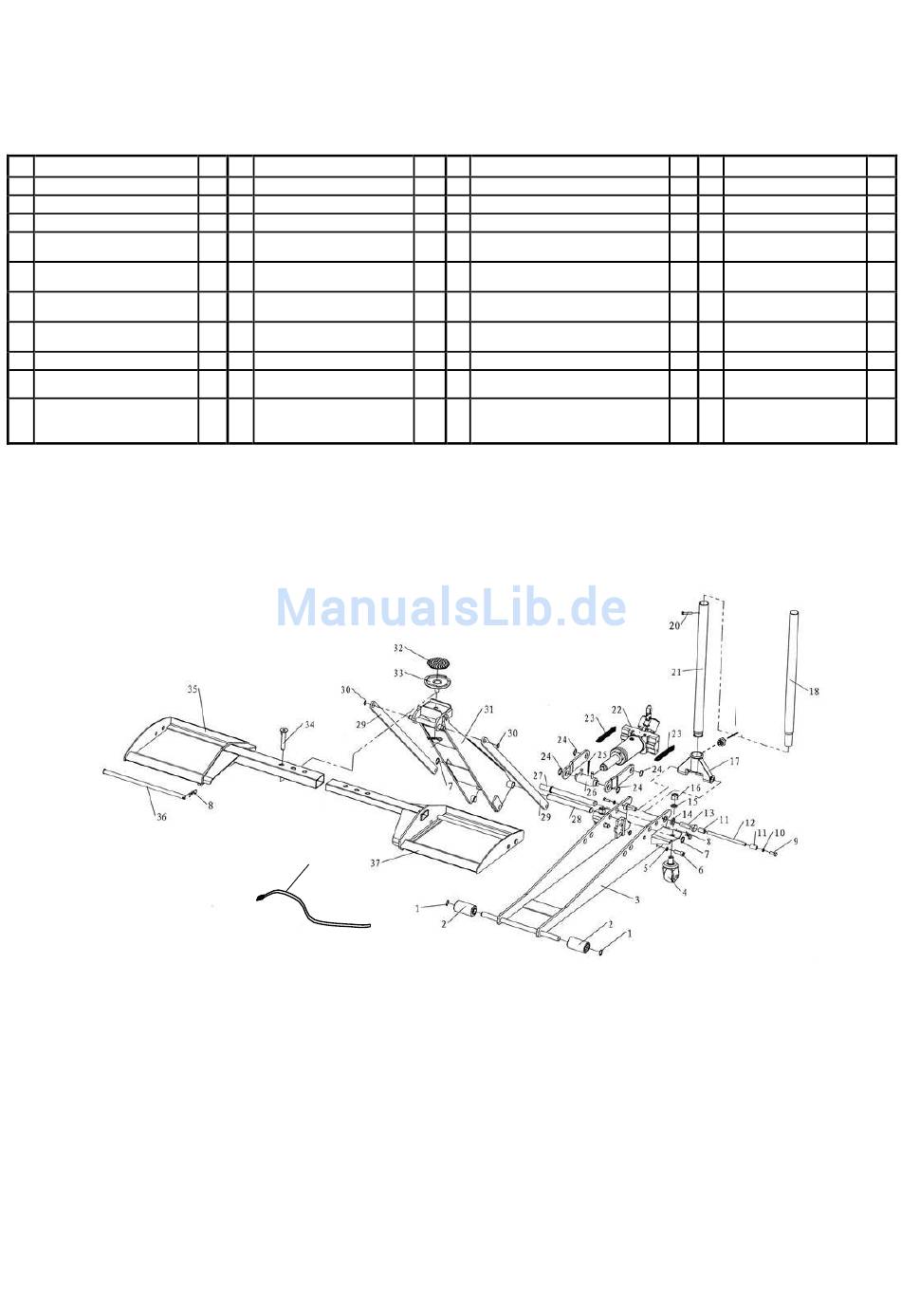

Elenco Dei Pezzi Di Ricambio - CLIPLIFT PRO Gebrauchsanweisung Und Ersatzteilliste

DESCRIZIONE
N°
1
Anello elastico, diam. 15 mm
2
Ruota anteriore
3
Corpo mobile
4 Ruota posteriore
5 Rondella spaccata, diam. 10x16
mm
6 Vite di fissaggio martinetto, testa
esagonale, M10X30 mm
7 Anello elastico, diam. 20 mm
8 Copiglia a R
9 Vite di fissaggio, testa esagonale,
M8X20
10 Rondella spaccata, diam. 8x13 mm

ELENCO DEI PEZZI DI RICAMBIO

Qtà N° DESCRIZIONE
11
2 Fermo di gomma
12
2 Asta di arresto leva
1 13
Vite di fissaggio leva
2 14 Rondella spaccata, diam. 18x27
mm
4 15 Rondella spaccata, diam. 16x24
mm
4 16 Dado ruota, M16
2 17 Base leva
3 18 Leva (sezione superiore)
2 19 Vite di bloccaggio leva, testa
esagonale, M12x10
Vite di assemblaggio leva, testa
2 20
esagonale
M6X35 mm
Qtà N° DESCRIZIONE
21
2 Leva (sezione inferiore)
22
1 Martinetto idraulico
2 23
Molla di ritorno
2 24 Anello elastico, diam. 15 mm
2 25 Copiglia spaccata
2 26 Testa asta
1 27 Perno di sicurezza
1 28 Perno braccio
1 29 Tirante
1 30 Anello elastico, diam. 22 mm
Qtà N° DESCRIZIONE
31
1 Braccio di sollevamento
32
1 Cuscinetto di gomma
2 33
Piastra d'appoggio
4 34 Perno di bloccaggio
1 35 Supporto ruota anteriore
sinistro
1 36 Perno di regolazione
intermedio
1 37 Supporto ruota anteriore
destro
1 38 Copiglia
2 39 Cinghia di ritenuta
2
Qtà
1
1
1
1
1
2
1
1
2
IT
