CLIPLIFT PRO Gebrauchsanweisung Und Ersatzteilliste Seite 14

Das nebenstehende Gefahrensymbol warnt den Benutzer vor den potenziellen Gefahren, die bei
der Verwendung von Cliplift Pro auftreten können. Beachten Sie unbedingt die durch dieses
Symbol gekennzeichneten Sicherheitshinweise, um eine sichere Verwendung und die Vermeidung
von schweren oder sogar tödlichen Verletzungen zu gewährleisten.
Bitte lesen und verstehen Sie die Anweisungen in diesem Handbuch, bevor Sie den
Cliplift Pro verwenden. Bewahren Sie das Handbuch an einem sicheren Ort auf.
Cliplift Pro ist ein Wagenheber, der ausschließlich zur Erleichterung der Reinigung und Wartung
von Rasentraktoren mit einem Gesamtgewicht von 800 kg gedacht ist.
Der Cliplift Pro kann auch mithilfe der Gummi-Auflageplatte (Abb. 1) anstelle der Radstützen als
Rangierheber verwendet werden. In dieser Konfiguration beträgt seine maximal zulässige
Tragfähigkeit 500 kg.
Jede andere Verwendung außer der in diesem Handbuch erwähnten obliegt der alleinigen
Verantwortung des Benutzers und kann nicht dem Händler angelastet werden.
Überprüfen Sie vor jeder Verwendung das Gerät, und verwenden Sie es nicht, wenn
Sie daran Abnormitäten, Deformationen oder Risse feststellen. Alle Reparaturen
dürfen nur von ausreichend qualifizierten und berechtigten Personen durchgeführt
werden.

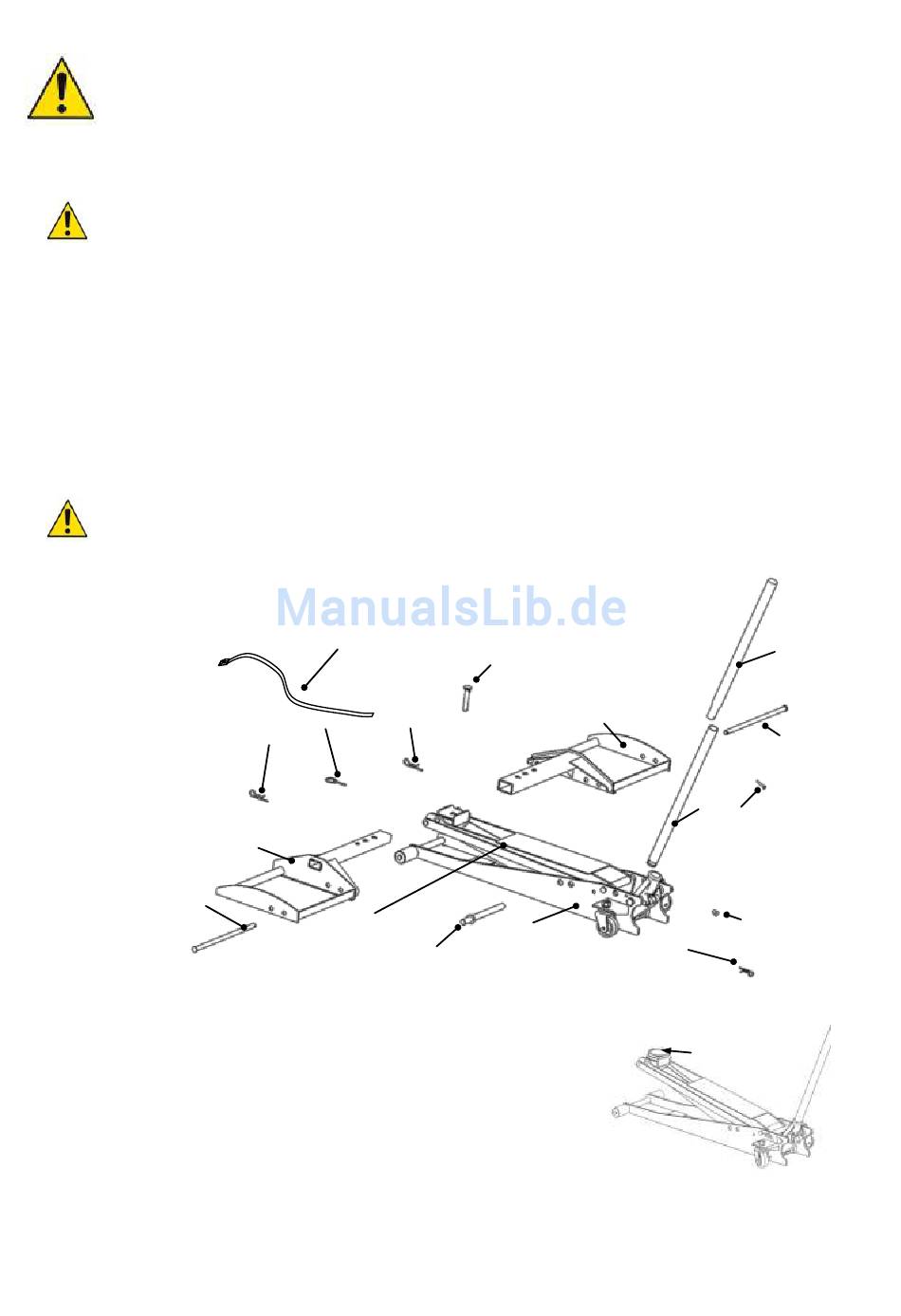

Beschreibung
6
1: Bewegliche Stütze
2: Hubmechanismus
3: Rechte Vorderradstütze
4: Linke Vorderradstütze
5: Radstützen-Arretierstift
6: Zwischen-Auflagebolzen für Räder (x 2)
7: Splinte für Zwischen-Auflagebolzen (x 2)
8: Splint für Arretierstift
15
7
8
7
3
2
9: Hebel (untere Hälfte)
10: Hebel (obere Hälfte)
11: Verbindungsschraube für Hebel
12: Fixierschraube für Hebel
13: Sicherungsstift
14: Splint für Sicherungsstift
15: Fixiergurte für Räder (x 2)
5
1
13
4
9
11
12
14
Auflageplatte
abb: 1
10
6
DE
