CLIPLIFT PRO Gebrauchsanweisung Und Ersatzteilliste Seite 15

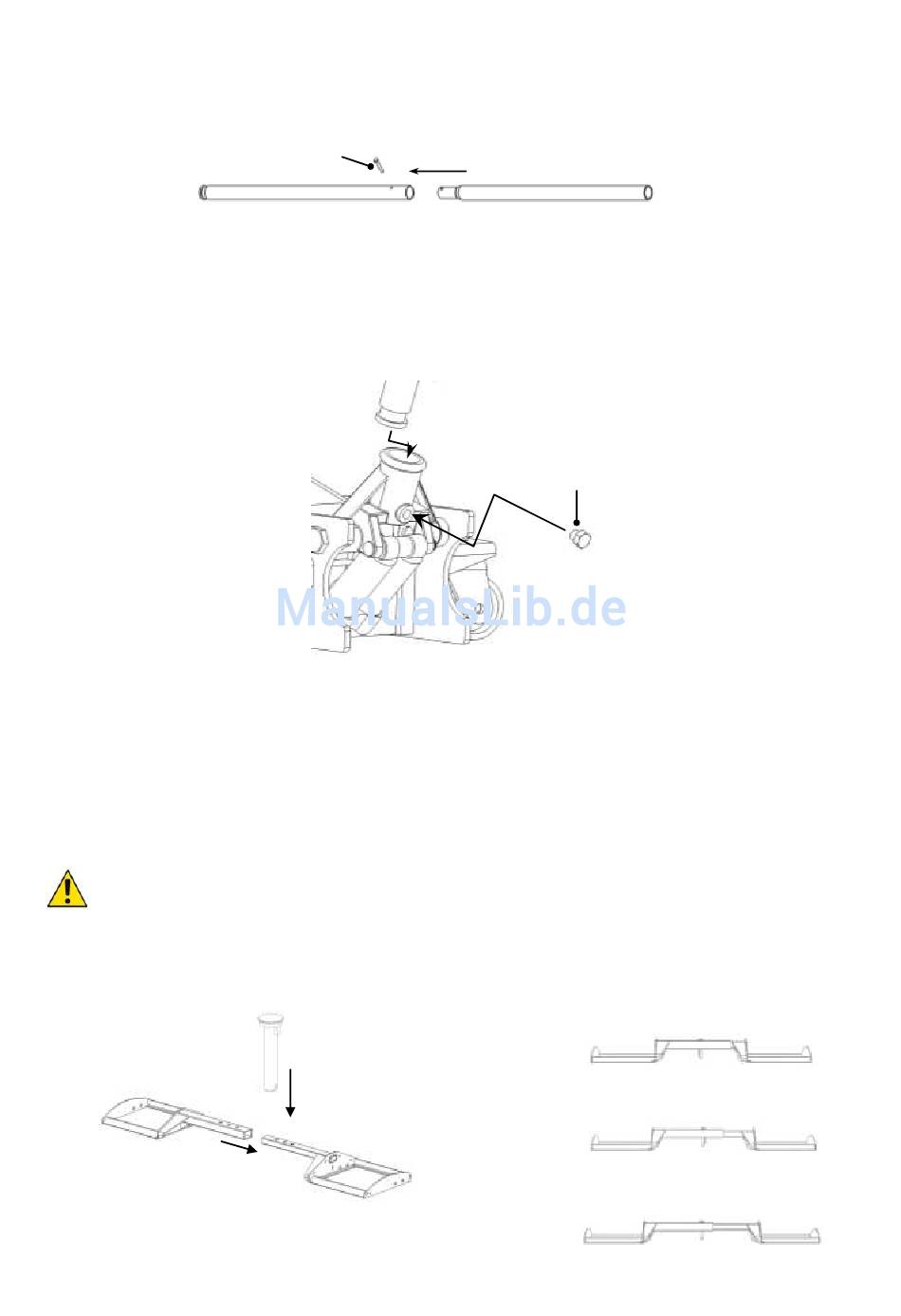

1 – Zusammenbau des Cliplift Pro.
Den Hebel mithilfe der Verbindungsschraube a (HM6x35) zusammenbauen, wie in Abb. 2 unten
dargestellt.
Den Hebel in den Sockel des Hydraulikzylinders einsetzen und mit der Fixierschraube b (HM12x10)
befestigen (Abb. 3)
Die beiden Radstützen zusammensetzen, wobei deren Abstand voneinander von der Spurweite
des zu hebenden Traktors abhängt (3 Abstände möglich, von 115 bis 135 cm), und den Radstützen-
Arretierstift einsetzen. Wenn Letzterer sich nicht in die Rohre hineinschieben lässt, dann sind
wahrscheinlich die Abstände der beiden Stützen nicht symmetrisch. Versuchen Sie in diesem Fall,
deren Position zu verändern.
Die Arretierung der beiden Radstützen darf ausschließlich mit dem mitgelieferten
Radstützen-Arretierstift erfolgen. Die Verwendung anderer Vorrichtungen hierfür ist
untersagt
a
abb. 2
b
abb. 3
Minimaler Stützenabstand
Mittlerer Stützenabstand
Maximaler Stützenabstand
DE
