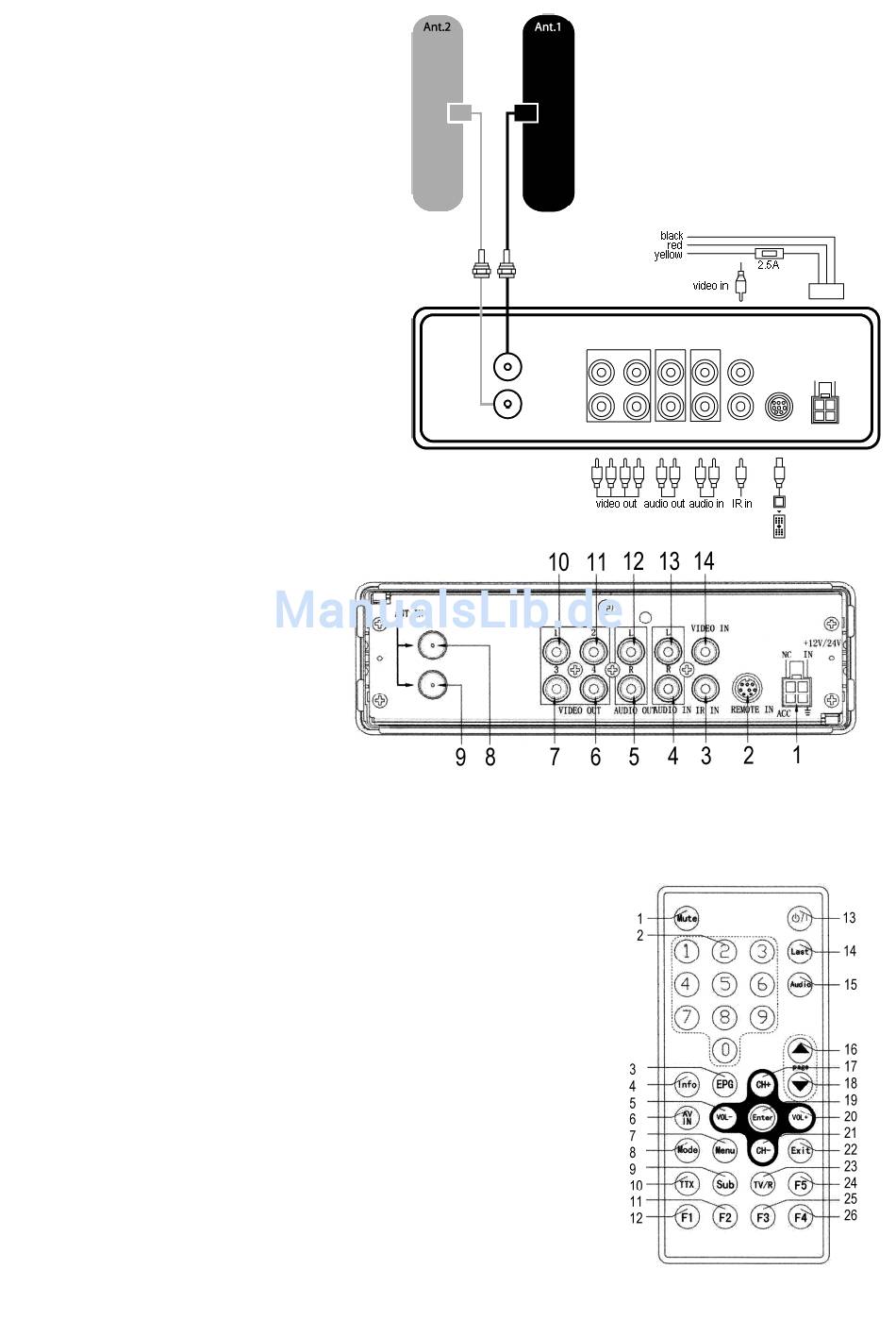

4. Basisanschluss
• Diese Antennen braucht man nicht mit einer
Stromversorgung zu verbinden.
• Gelb = 12 ~ 24V fester Anschluss – kann auch
mit rot verbunden werden.
• Rot = 12V nach Startkontakt.
• Schwarz = Masse.
5. Umschreibung
• Achterpaneel
1. Stromversorgungseingang
2. Eingang Fernbedienung
3. IR-Eingang
4. Audio-Eingang rechts
5. Audio-Ausgang rechts
6. Video-Ausgang
7. Video-Ausgang
8. Eingang Antenne 1
9. Eingang Antenne 2
10. Video-Ausgang
11. Video-Ausgang
12. Audio-Ausgang links
13. Audio-Eingang links
14. Video-Eingang
• Fernbedienung
1. MUTE-Taste
2. Numerische Tasten
3. Electronic Program Guide
4. INFO-Taste
5. VOL –-Taste
6. A/V IN-Taste
7. MENU-Taste
8. MODE-Taste
9. SUB-Taste (Untertitelung)
10. TTX-Taste (Videotext)
11. F2-Taste
12. F1-Taste
13. Power ON/OFF
DVBTR6_v2
14. LAST-Taste
15. AUDIO-Taste
16. PAGE omhoog
17. CH+-Taste
18. PAGE omlaag
19. ENTER-Taste
20. VOL +-Taste
21. CH –
22. EXIT-Taste
23. TV/R-Taste
24. F5-Taste
25. F3-Taste
26. F4-Taste
