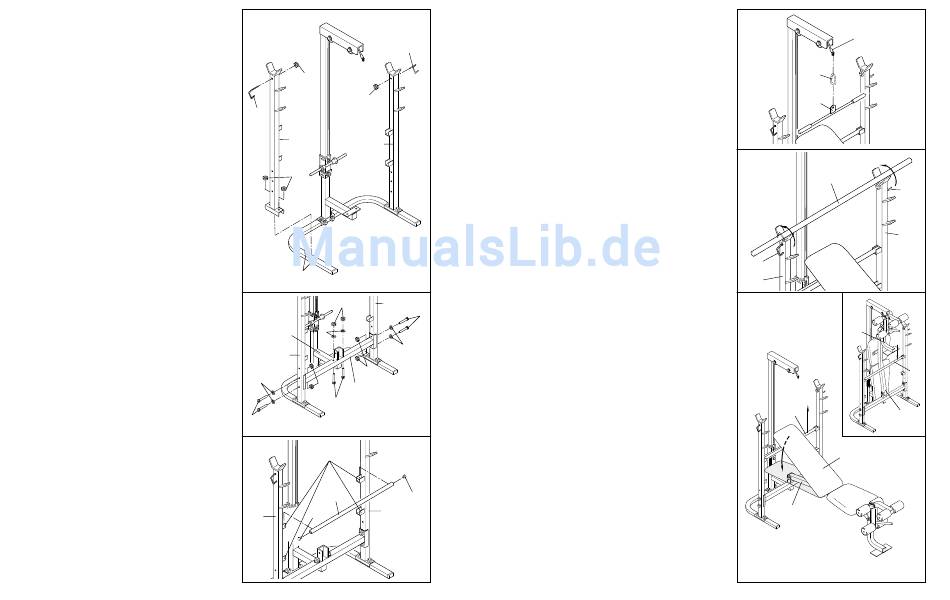

6. Schieben Sie die linke Aufhängestange (42) auf die
angegebenen M8 x 48mm Schraubenbolzen (3).
Ziehen Sie von Hand eine M8 Nylon-Verschluss-
mutter (7) auf jedem Schraubenbolzen fest.
Vergewissern Sie sich, dass die Aufhängestange so
orientiert ist, wie in der Zeichnung angegeben.
Ziehen Sie die Nylon-Verschlussmutter noch
nicht fest.
Befestigen Sie die rechte Aufhängestange (43) auf
die gleiche Weise.
Befestigen Sie mit einer M8 Nylon-Verschlussmutter
(7) den linken Hantelverschlussstift (17) an der lin-
ken Aufhängestange (42). Befestigen Sie den rech-
ten Hantelverschlussstift (17) an die rechten
Aufhängestange (43) auf die gleiche Weise.
7. Befestigen Sie die Querstütze (30) mit zwei M8 x
50mm Bolzen (1), zwei M8 Unterlegscheiben (2)
und zwei M8 Nylon-Verschlussmuttern (7) am unte-
ren Lat-Turm (23).
Befestigen Sie die Querstütze (30) mit zwei M8 x
68mm Bolzen (8), zwei M8 Unterlegscheiben (2)
und zwei M8 Nylon-Verschlussmuttern (7) an der
linken Aufhängestange (42).
Befestigen Sie die Querstütze (30) mit zwei M8 x
68mm Bolzen (8), zwei M8 Unterlegscheiben (2)
und zwei M8 Nylon-Verschlussmuttern (7) an der
rechten Aufhängestange (43).
Ziehen Sie jetzt alle in den Stufen 1, 6 und 7 ver-
wendeten Nylon-Verschlussmuttern (7) fest.
8. Drücken Sie je eine 1 1/2" runde Innenkappe (14)
in beide Enden der Höheneinstellungsstange (37).
Legen Sie die Höheneinstellungsstange (37) auf ein
Paar von Höhenverstellungsklammern an der linken
und rechten Aufhängestange (42, 43).
6
17
7
7
46
42
43
7
3
7
7
43
2
23
2
42
7
2
7
30
1
8
8
Höhenverstel-
lungsklammern
37
43
14
42
8
BEFESTIGEN DER LAT-STANGE AN DER OBEREN
ROLLENSTATION
Befestigen Sie die Lat-Stange (31) mit einer
Kabelklammer (34) am Kabel (10).
Setzen Sie sich immer auf die Rückenlehne, wenn
Sie die obere Rollenstation verwenden. Die
Rückenlehne muss dabei in horizontaler Position
sein (siehe EINSTELLEN DER RÜCKENLEHNE auf
Seite 12).
SICHERUNG DER HANTELSTANGE
Sollten Sie die Gewichtescheiben wechseln wollen
während die Hantelstange (nicht beinhaltet) auf den
Aufhängestangen (42, 43) aufliegt, sichern Sie die
Hantel mit den Hantelverschlussstiften (17, 46). Das
verringert die Möglichkeit, daß die Hantel während dem
Scheibenwechsel abrutschen könnte. Achten Sie dar-
auf, dass Sie auf beiden Seiten der Hantel das glei-
che Gewicht anbringen.
AUFBEWAHRUNG DER HANTELBANK
8
Die Hantelbank ist so konzipiert, dass Sie sie in platz-
sparender Weise aufbewahren können, wenn Sie sie
nicht in Gebrauch haben.
Entfernen Sie zuerst die Höheneinstellungsstange (37).
Legen Sie die Rückenlehne (36) auf den Bankrahmen
(33).
Klappen Sie den Bankrahmen (33) hoch wie es in der
eingesetzten Detailzeichnung gezeigt wird. Klappen Sie
den Vorderfuß (20) nach unten. Geben Sie die
Höheneinstellungsstange (37) in die oberen
Höheneinstellungsklammern, um den Bankrahmen
hochzuhalten.
14
10
34
31
Hantelstange
46
42
20
37
36
33
13
17
43
37
33
