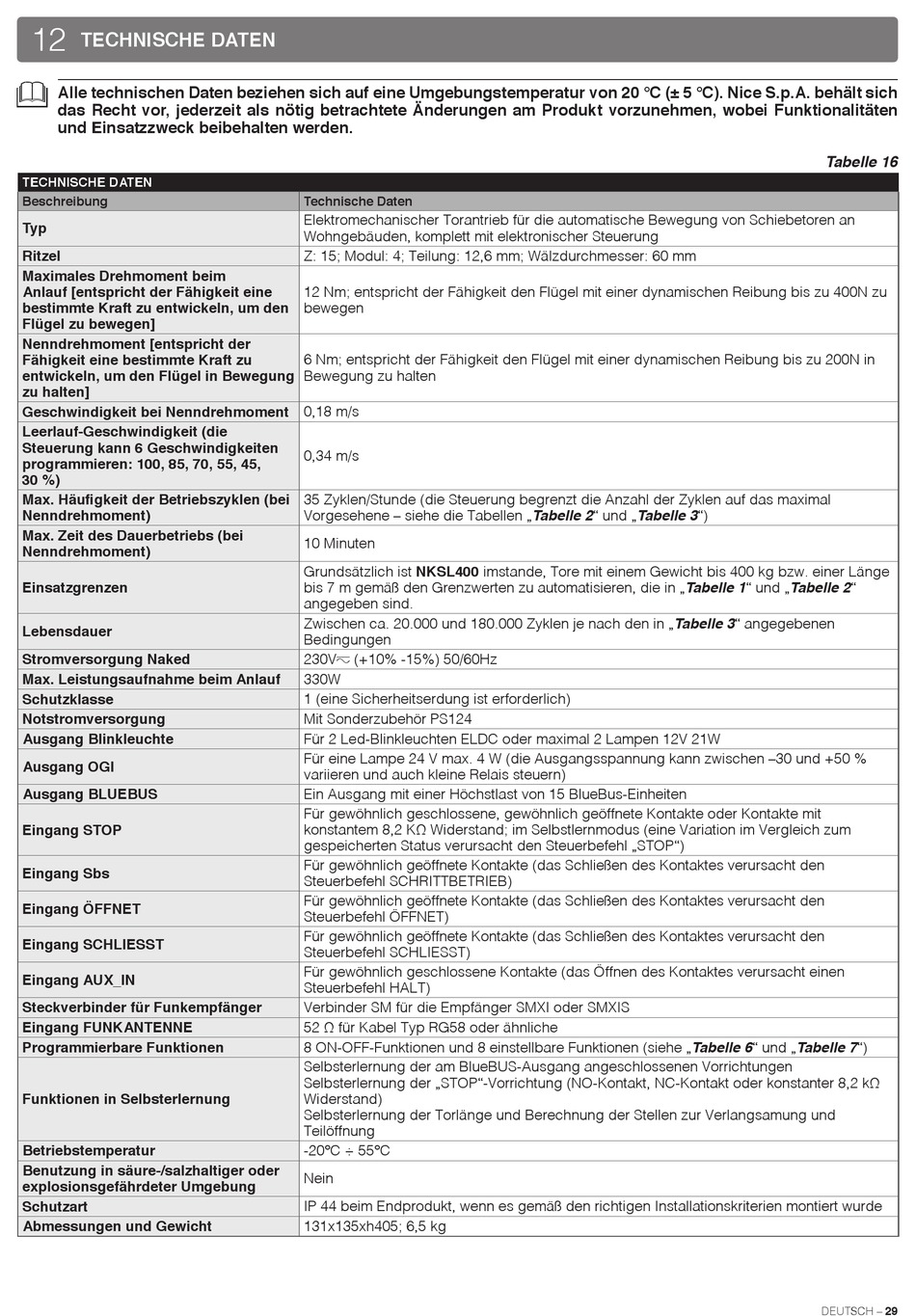

TECHNISCHE DATEN

12 TECHNISCHE DATEN
l
Alle technischen Daten beziehen sich auf eine Umgebungstemperatur von 20 °C (± 5 °C). Nice S.p.A. behält sich
das Recht vor, jederzeit als nötig betrachtete Änderungen am Produkt vorzunehmen, wobei Funktionalitäten
und Einsatzzweck beibehalten werden.
TECHNISCHE DATEN
Beschreibung
Typ
Ritzel
Maximales Drehmoment beim
Anlauf [entspricht der Fähigkeit eine
bestimmte Kraft zu entwickeln, um den
Flügel zu bewegen]
Nenndrehmoment [entspricht der
Fähigkeit eine bestimmte Kraft zu
entwickeln, um den Flügel in Bewegung
zu halten]
Geschwindigkeit bei Nenndrehmoment 0,18 m/s
Leerlauf-Geschwindigkeit (die
Steuerung kann 6 Geschwindigkeiten
programmieren: 100, 85, 70, 55, 45,
30 %)
Max. Häufigkeit der Betriebszyklen (bei
Nenndrehmoment)
Max. Zeit des Dauerbetriebs (bei
Nenndrehmoment)
Einsatzgrenzen
Lebensdauer
Stromversorgung Naked
Max. Leistungsaufnahme beim Anlauf
Schutzklasse
Notstromversorgung
Ausgang Blinkleuchte
Ausgang OGI
Ausgang BLUEBUS
Eingang STOP
Eingang Sbs
Eingang ÖFFNET
Eingang SCHLIESST
Eingang AUX_IN
Steckverbinder für Funkempfänger
Eingang FUNKANTENNE
Programmierbare Funktionen
Funktionen in Selbsterlernung
Betriebstemperatur
Benutzung in säure-/salzhaltiger oder
explosionsgefährdeter Umgebung
Schutzart
Abmessungen und Gewicht
Technische Daten
Elektromechanischer Torantrieb für die automatische Bewegung von Schiebetoren an
Wohngebäuden, komplett mit elektronischer Steuerung
Z: 15; Modul: 4; Teilung: 12,6 mm; Wälzdurchmesser: 60 mm
12 Nm; entspricht der Fähigkeit den Flügel mit einer dynamischen Reibung bis zu 400N zu
bewegen
6 Nm; entspricht der Fähigkeit den Flügel mit einer dynamischen Reibung bis zu 200N in
Bewegung zu halten
0,34 m/s
35 Zyklen/Stunde (die Steuerung begrenzt die Anzahl der Zyklen auf das maximal
Vorgesehene – siehe die Tabellen „Tabelle 2" und „Tabelle 3")
10 Minuten
Grundsätzlich ist NKSL400 imstande, Tore mit einem Gewicht bis 400 kg bzw. einer Länge
bis 7 m gemäß den Grenzwerten zu automatisieren, die in „Tabelle 1" und „Tabelle 2"
angegeben sind.
Zwischen ca. 20.000 und 180.000 Zyklen je nach den in „Tabelle 3" angegebenen
Bedingungen
230VC (+10% -15%) 50/60Hz
330W
1 (eine Sicherheitserdung ist erforderlich)
Mit Sonderzubehör PS124
Für 2 Led-Blinkleuchten ELDC oder maximal 2 Lampen 12V 21W
Für eine Lampe 24 V max. 4 W (die Ausgangsspannung kann zwischen –30 und +50 %
variieren und auch kleine Relais steuern)
Ein Ausgang mit einer Höchstlast von 15 BlueBus-Einheiten
Für gewöhnlich geschlossene, gewöhnlich geöffnete Kontakte oder Kontakte mit
konstantem 8,2 KΩ Widerstand; im Selbstlernmodus (eine Variation im Vergleich zum
gespeicherten Status verursacht den Steuerbefehl „STOP")
Für gewöhnlich geöffnete Kontakte (das Schließen des Kontaktes verursacht den
Steuerbefehl SCHRITTBETRIEB)
Für gewöhnlich geöffnete Kontakte (das Schließen des Kontaktes verursacht den
Steuerbefehl ÖFFNET)
Für gewöhnlich geöffnete Kontakte (das Schließen des Kontaktes verursacht den
Steuerbefehl SCHLIESST)
Für gewöhnlich geschlossene Kontakte (das Öffnen des Kontaktes verursacht einen
Steuerbefehl HALT)
Verbinder SM für die Empfänger SMXI oder SMXIS
52 Ω für Kabel Typ RG58 oder ähnliche
8 ON-OFF-Funktionen und 8 einstellbare Funktionen (siehe „Tabelle 6" und „Tabelle 7")
Selbsterlernung der am BlueBUS-Ausgang angeschlossenen Vorrichtungen
Selbsterlernung der „STOP"-Vorrichtung (NO-Kontakt, NC-Kontakt oder konstanter 8,2 kΩ
Widerstand)
Selbsterlernung der Torlänge und Berechnung der Stellen zur Verlangsamung und
Teilöffnung
-20°C ÷ 55°C
Nein
IP 44 beim Endprodukt, wenn es gemäß den richtigen Installationskriterien montiert wurde
131x135xh405; 6,5 kg
