Montagehinweise für DB14
Für detaillierte Informationen zur Montage des DB14 wenden Sie sich bitte an Ihre LINAK Niederlassung.

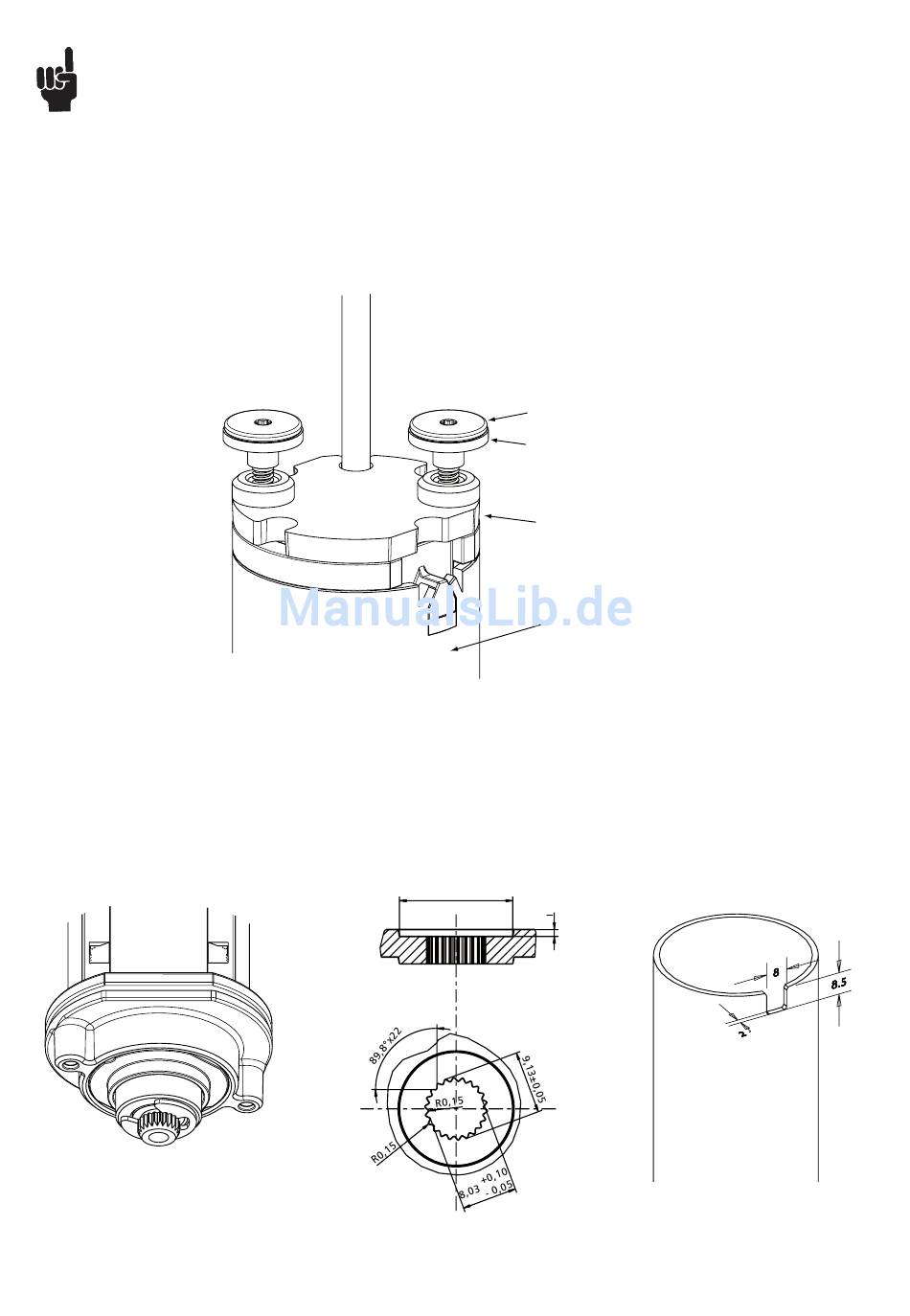

Das Oberteil des Motors ist mit Bohrungen für selbstschneidende Schrauben ausgestattet. Diese Schrauben
werden mit zwei Gummidichtringen zusammen mit dem DB14 geliefert. Am Oberteil des Motors befindet sich
eine spezielle Gummifederung, die immer genutzt werden sollte, wenn der DB14 in einer Säule montiert wird.
Die Kopfplatte, an der der Motor montiert ist, sollte 4 mm dick sein. Die beiden Montagebohrungen sollten einen
Durchmesser von 12 mm mit einem Achsabstand von 36 mm haben. Das Anzugsmoment sollte 2 Nm ±0,1 Nm.
Oberteil:
Mittleres Rohr:
Für detaillierte Informationen zur Montage des mittleren Rohres Ihrer Säule, wenden Sie sich
an Ihre LINAK Niederlassung.
Boden: Am Boden des DB14 sollte die innere Spindel mit Hilfe eines 22-zähnigen Polygonprofils
und einer M5 Schraube im Boden der Spindel montiert werden.
Spezialschrauben
Gummidichtring
Gummifederung
Motor
ø 16,5
