Montagehinweise für das DL14 System

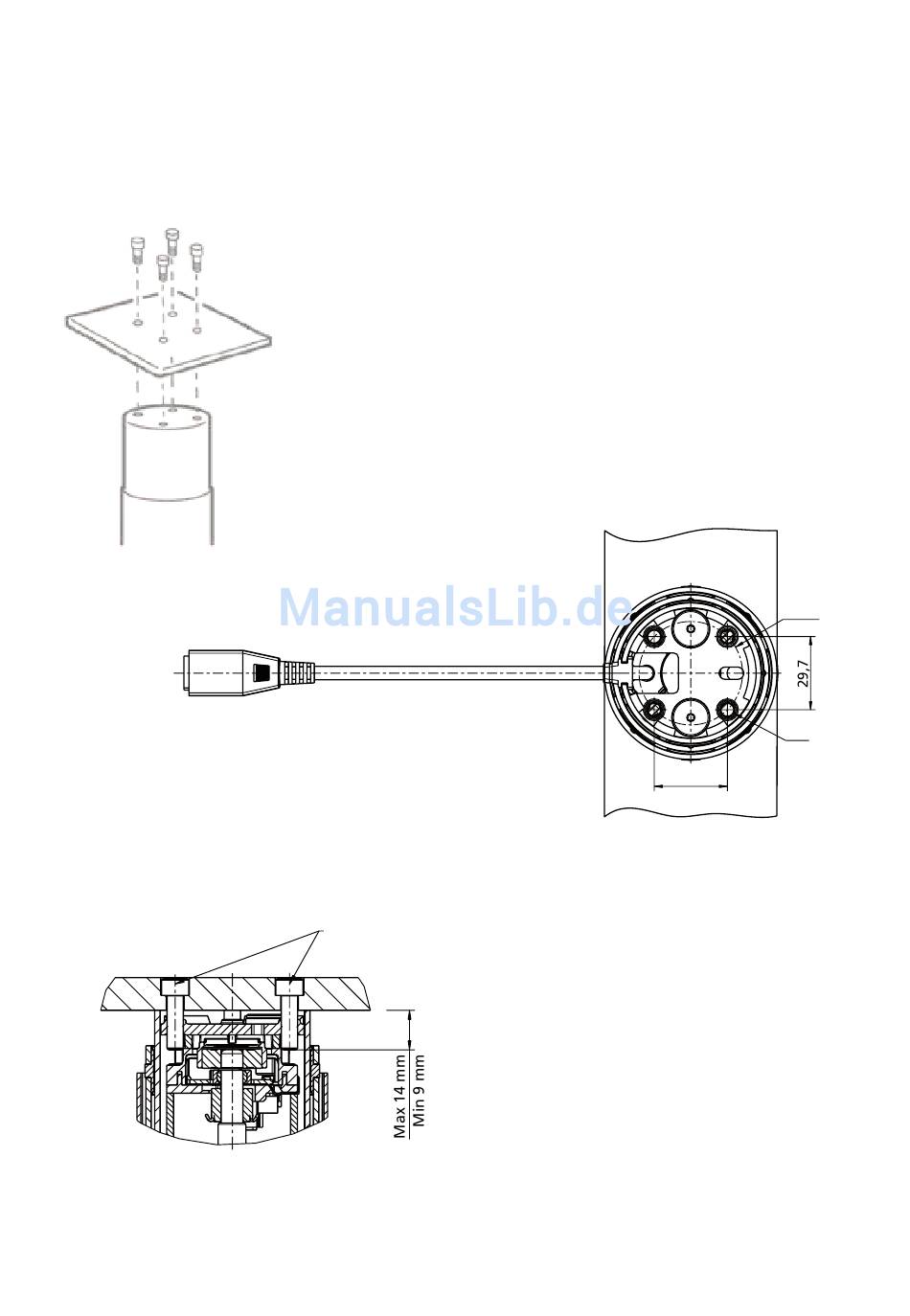

Montage der Kopfplatte

Die Kopfplatte der Säule wird mit vier vorgebohrten Löchern für M6-Gewindeschrauben geliefert, die zur Befes-
tigung am Tischrahmen dienen. Wir empfehlen, den Tischrahmen mit vier M6 Schrauben von guter Qualität (min
8.8) und angemessener Länge zu verwenden. Die Schrauben dürfen nicht tiefer als 14 mm in die Säule gebohrt
werden. Das Anzugsmoment darf 10 Nm nicht überschreiten.
DL14006
Schraubenlänge
Min. B + 9 mm
Max. B + 14 mm
MC6
Seite 14 von 44
ø 46
Bodenplatte
Kopfplatte
32,53
M6
M8
ø 42
M6
29,7
