Montagehinweise für die Säule DL17

Montage der Kopfplatte

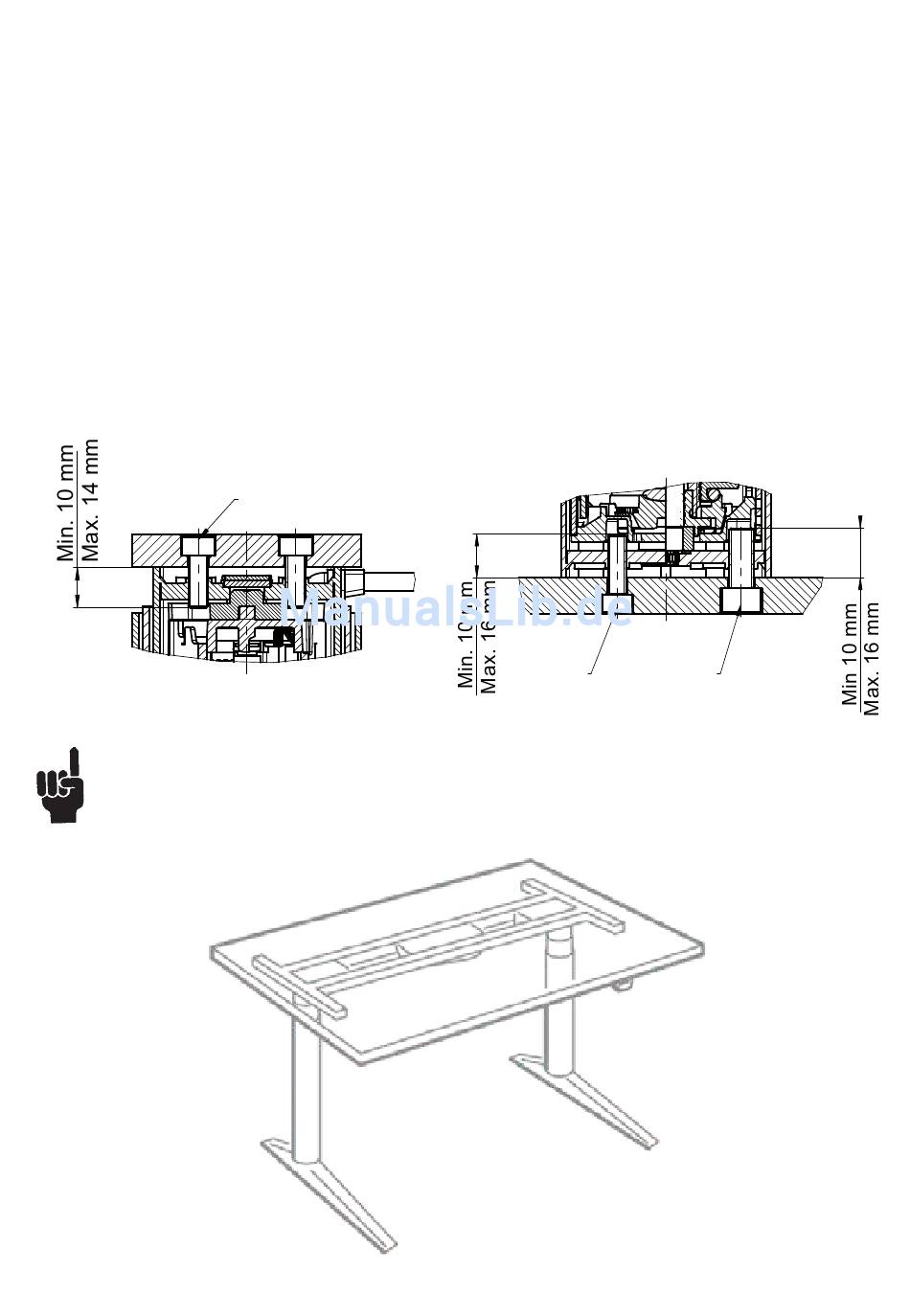

Die Kopfplatte der Säule wird mit vier vorgebohrten
Löchern für M6-Gewindeschrauben geliefert, die zur
Befestigung am Tischrahmen dienen. Wir empfehlen,
den Tischrahmen mit vier M6 Schrauben von guter Qua-
lität (min 8.8) und angemessener Länge zu verwenden.
Die Schrauben dürfen nicht tiefer als 14 mm in die
Säule gebohrt werden. Das Anzugsmoment darf 10 Nm
nicht überschreiten.
Da die Tischplatte Geräusche verstärken kann, raten wir, ein vibrationsdämmendes Material zwischen
Tischplatte und -rahmen zu platzieren.
MC 6
MC 6
Bodenplatte
MC 8
(Beispiel für die Montage eines DESKLINE
Montage des Fußteils
Die DL17 wird mit vier vorgebohrten Gewindelöchern
für M6-Gewindeschrauben und zwei M8 Schrauben
für die Montage des Fußteils geliefert. Sie können
entweder die beiden M8 Schrauben oder die vier M6
Schrauben benutzen - je nach Design des Fußes. Wir
empfehlen, Schrauben von guter Qualität (min 8.8) und
angemessener Länge für die Befestigung des Fußteils
zu nutzen. Die Schrauben dürfen nicht tiefer als 16 mm
in die DL17 Säule gebohrt werden. Das Anzugsmoment
in der Bodenplatte darf 10 Nm nicht überschreiten. Die
Bohrungen im Fußteil sollten einen größeren Durch-
messer als 6 mm haben, so dass es möglich ist, das
Fußteil bei der Montage des Tisches auf eine Ebene
zu bringen.
MC 6
®
Seite 18 von 44
MC 6
Bodenplatte
MC 8
Systems)
