4 - ISTRUZIONI PER L'USO
2 - PANNELLO DI COMANDO MECCANICO
Il pannello di comando permette di impostare e controllare le seguenti funzioni:
A - Accensione e spegnimento:
CONDIZIONAMENTO ESTIVO: premendo il tasto "COOL" con stella di ghiaccio.
RISCALDAMENTO INVERNALE: premendo il tasto "HEAT" con il sole arancione.
Lo spegnimento si ottiene riportando l'interruttore in posizione centrale.
B - Impostazione-regolazione della temperatura con il termostato (TEMP):
Il termostato ha un capillare di 3 m che termina con un bulbo. Il bulbo deve sentire l'aria aspirata
(non deve toccare lo scambiatore alettato, lo scambiatore alettato è la batteria in cui il refrigerante
si espande, le alette si raffreddano e quindi se il bulbo toccasse le alette "sentirebbe" una temper-
atura più bassa di quella ambiente).
C- Regolazione velocità ventilatore:
Il pulsante con raffigurato un ventilatore permette di regolare le 4 velocità.
Premere il pulsante per selezionare la velocità del ventilatore: "Freccia su" = aumento velocità,
"Freccia giù" = diminuzione velocità.
Alla prima accensione il ventilatore partirà alla velocità MED, alle accensioni successive il ventila-
tore partirà con l'ultima velocità selezionata.
2.1 - FUNZIONAMENTO ESTIVO (RAFFREDDAMENTO) CON PANNELLO DI COMANDO MEC-
CANICO
Mettere in funzione l'impianto premendo il tasto "COOL". Ruotare la manopola del termostato
verso "-" , in senso antiorario, fino a quando il compressore si inserisce. Premendo il pulsante FAN,
regolare la velocità del ventilatore fino alla velocità desiderata "MIN-MED-MAX-EXTRA-MAX".
Quando la cabina raggiunge la temperatura voluta, ruotare la manopola del termostato verso "+"
in senso orario fino a che il compressore si disinserisce. Con lo spegnimento del compressore, il
ventilatore farà circolare l'aria senza raffreddarla, fino ad un nuovo intervento del compressore.
2.2 - FUNZIONAMENTO INVERNALE CON PANNELLO DI COMANDO MECCANICO
(RISCALDAMENTO CON RESISTENZA ELETTRICA MOD. EH)
Mettere in funzione l'impianto selezionando "HEAT". Ruotare la manopola del termostato verso "+".
Dopo alcuni istanti comincerà ad uscire aria calda, selezionare la velocità del ventilatore desider-
ata. Lasciare funzionare il condizionatore fino a quando nel locale si raggiunge la temperatura ide-
ale e quindi ruotare la manopola del termostato" verso "-" in senso antiorario fino a quando la
resistenza si disinserirà. Come al punto 2.1 con lo spegnimento della resistenza il condizionatore
farà circolare l'aria ambiente senza riscaldarla. In caso di guasto del ventilatore o di ostruzione
della mandata di aria, una sicurezza interna spegne la resistenza per evitare il surriscaldamento.
Per ripristinare il funzionamento normale è necessario spegnere l'impianto con il pulsante "Cool-
Off-Heat", eliminare le ragioni che hanno provocato il blocco, attendere qualche minuto e quindi
riaccendere il condizionatore. Negli impianti con riscaldamento elettrico, durante il funzionamento
in modo "Heat" il compressore e la pompa mare non funzionano.

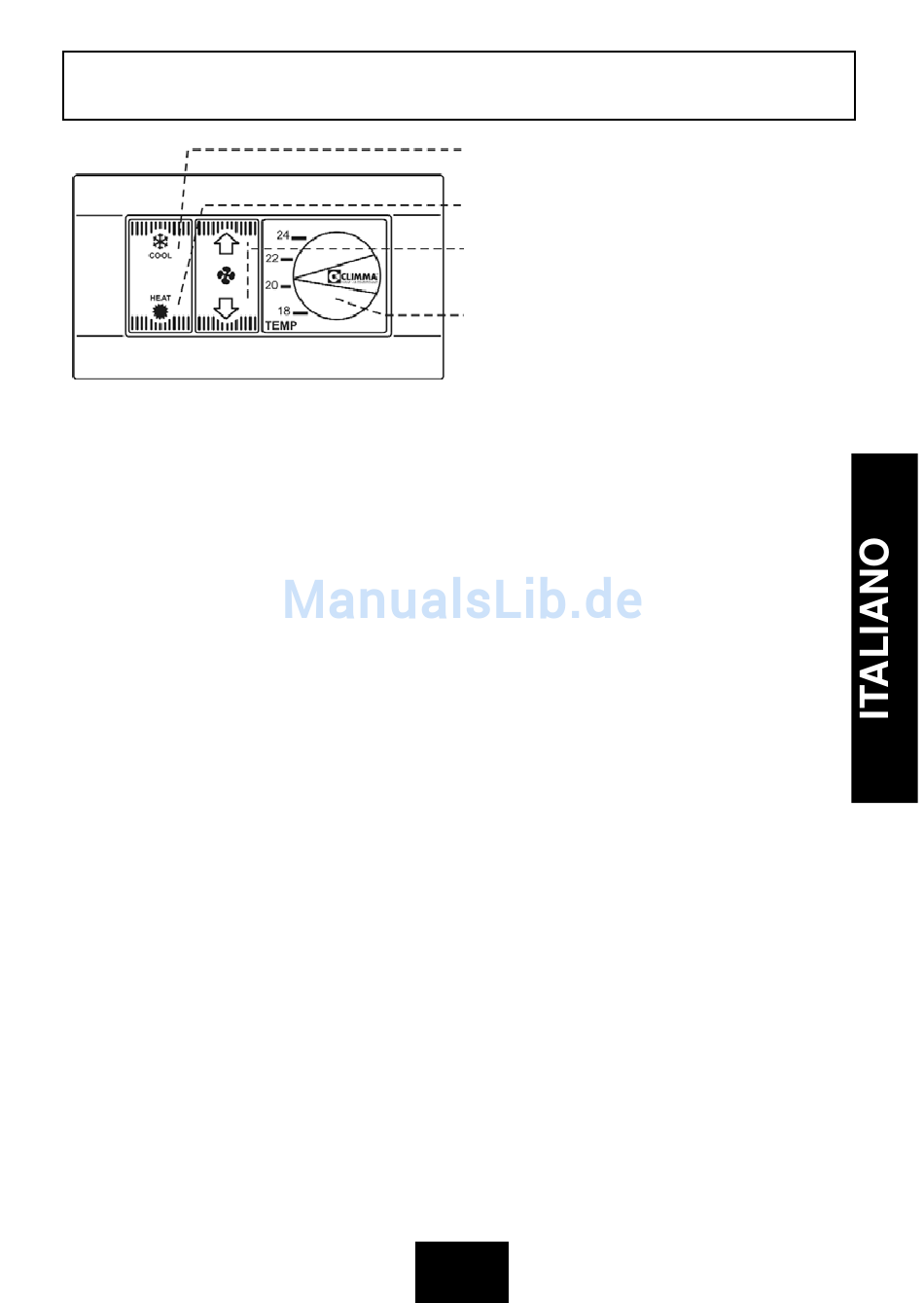

COOL: Interruttore funzionamento "ESTIVO"
HEAT: Interruttore funzionamento "INVERNALE"
FAN: Selettore velocità ventilatore
TEMP: Manopola termostato ambiente
