4 - ANVISNINGAR FÖR ANVÄNDNING

2 - MEKANISK KONTROLLPANEL

Kontrollpanelen används för att ställa in och kontrollera följande funktioner:
A - Start och stopp:
FUNKTION SOMMAR: Tryck på knappen COOL med snöflingesymbolen.
FUNKTION VINTER: Tryck på knappen HEAT med solsymbolen.
Slå från luftkonditioneringssystemet genom att placera brytaren i mittläget.
B - Temperaturinställning och -reglering med termostaten (TEMP):
Termostaten är försedd med ett 3 m kapillärrör med en kula i änden. Kulan ska känna av den
insugna luften. Den får inte vidröra den flänsade värmeväxlaren där köldmediet expanderar och
kyler ned flänsarna. Om kulan vidrör de nedkylda flänsarna känner den nämligen av en lägre tem-
peratur än kabintemperaturen.
C - Reglering av fläkthastighet:
Fyra fläkthastigheter kan väljas med knappen FAN med fläktsymbolen.
Tryck på knappen för att välja fläkthastighet. Pil upp = Ökning av fläkthastighet. Pil ned =
Minskning av fläkthastighet.
Första gången fläkten slås på startar den med fläkthastighet MED. Vid följande starttillfällen kom-
mer den att starta med den senast valda fläkthastigheten.

2.1. - FUNKTION SOMMAR (KYLA) MED MEKANISK KONTROLLPANEL

Slå på luftkonditioneringssystemet genom att trycka på knappen COOL. Vrid termostatvredet
moturs mot minussymbolen (-) tills kompressorn startar. Tryck på knappen FAN och reglera fläk-
thastigheten till önskad hastighet MIN., MED., MAX. eller EXTRA MAX. När önskad temperatur
uppnås i kabinen vrider du termostatvredet medurs mot plussymbolen (+) tills kompressorn stängs
av. När kompressorn stängs av cirkuleras luften i kabinen av fläkten utan att kylas ned tills kom-
pressorn startar på nytt.
2.2. - FUNKTION VINTER (VÄRME) MED MEKANISK KONTROLLPANEL
(UPPVÄRMNING MED ELEKTRISKT VÄRMEELEMENT VERSION EH)
Slå på systemet genom att trycka på knappen HEAT. Vrid termostatvredet mot plussymbolen (+).
Välj önskad fläkthastighet när varmluft börjar strömma ut (detta sker efter några sekunder). Låt
luftkonditioneringssystemet vara i drift tills en behaglig temperatur erhålls. Vrid då termostatvredet
moturs mot minussymbolen (-) tills det elektriska värmeelementet stängs av. På samma sätt som
i punkt 2.1 cirkuleras luften i kabinen av luftkonditioneringssystemet utan att värmas upp. Vid fel
på fläkten eller om luftspjällen sätts igen, utlöses det inbyggda överhettningsskyddet varpå det
elektriska värmeelementet stängs av. Gör på följande sätt för att återgå till normal drift: Stäng av
luftkonditioneringssystemet med knappen Cool-Off-Heat. Åtgärda orsaken till blockeringen. Vänta
några minuter och slå sedan på luftkonditioneringssystemet igen. Kompressorn och saltvatten-
pumpen fungerar inte i funktion Värme vid luftkonditioneringssystem med elektriskt värmeelement.

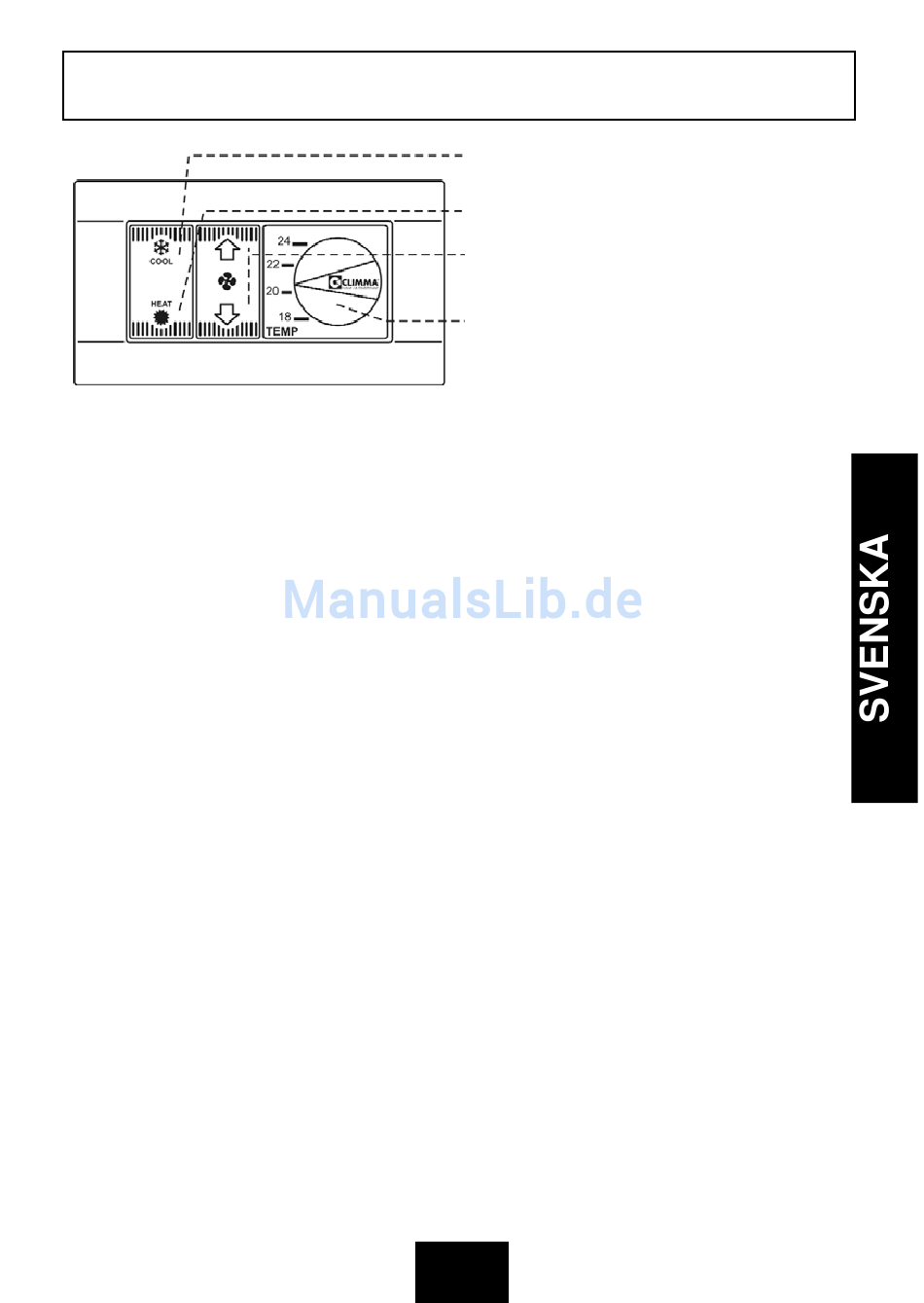

COOL: Knapp för val av funktion SOMMAR
HEAT: Knapp för val av funktion VINTER
FAN: Knapp för val av fläkthastighet
TEMP: Termostatvred
