4 - GEBRUIKSAANWIJZING

2 - MECHANISCH BEDIENINGSPANEEL

Met het bedieningspaneel kunt u de volgende functies instellen en controleren:
A - In- en uitschakelen:
AIRCONDITIONING IN DE ZOMER: druk op "COOL" met een ijsster.
VERWARMING IN DE WINTER: druk op "HEAT" met een oranje zon.
Uitschakelen gebeurt door de schakelaar in de middelste stand te zetten.
B - Instelling en regeling van de temperatuur met behulp van de thermostaat (TEMP):
De thermostaat heeft een capillaire buis van 3 m die in een bol eindigt. De bol dient de aangezo-
gen lucht te 'voelen' (hij dient de wisselaar met koelribben niet te raken, deze wisselaar is het
blok waarin de koelvloeistof zich verspreidt, de ribben koelen af en als de bol dus de ribben zou
raken, zou deze een lagere temperatuur 'voelen' dan de omgevingstemperatuur).
C- Regeling van de ventilatorsnelheid:
Met de knop waarop een ventilator staat, kunnen de vier snelheden worden ingesteld.
Druk op de knop om de snelheid van de ventilator te selecteren: "Pijl omhoog" = verhoging van
de snelheid, "Pijl omlaag" = verlaging van de snelheid.
Als de ventilator voor het eerst wordt ingeschakeld, start hij op de snelheid MED; als hij later
wordt ingeschakeld, start hij op de laatst geselecteerde snelheid.

2.1.- WERKING IN DE ZOMER (KOELING) MET BEHULP VAN HET MECHANISCHE BEDIEN-

INGSPANEEL

Schakel de installatie in door op de knop "COOL" te drukken. Draai de knop van de thermostaat
richting "-" , tegen de wijzers van de klok in, totdat de compressor aanslaat. Druk op de knop
FAN voor de regeling van de snelheid van de ventilator totdat de gewenste snelheid "MIN-MED-
MAX-EXTRA-MAX" is bereikt. Wanneer de gewenste temperatuur in de ruimte is bereikt, draait u
de knop van de thermostaat richting "+" met de wijzers van de klok mee, totdat de compressor
uitgaat. Als de compressor uit is, zorgt de ventilator voor het circuleren van de lucht zonder deze
te koelen, totdat de compressor weer aangaat.
2.2. - WERKING IN DE WINTER MET BEHULP VAN HET MECHANISCHE BEDIENINGSPA-
NEEL
(VERWARMING MET ELEKTRISCHE WEERSTAND MOD. EH)
Schakel de installatie in door "HEAT" te selecteren. Draai de knop van de thermostaat richting
"+". Na enkele ogenblikken begint er warme lucht naar buiten te komen. Selecteer de gewenste
ventilatorsnelheid. Houdt de airconditioner ingeschakeld totdat de ideale temperatuur in de
ruimte is bereikt en draai vervolgens de knop van de thermostaat richting "-" tegen de wijzers
van de klok in, totdat de weerstand wordt uitgeschakeld. Zoals bij punt 2.1 laat de airconditioner,
als de weerstand is uitgeschakeld, de omgevingslucht circuleren zonder deze te verwarmen.
Indien de ventilator kapot is of de luchtstroom wordt belemmerd, zorgt een interne beveiliging
ervoor dat de weerstand wordt uitgeschakeld, om oververhitting te voorkomen. Om de installatie
weer normaal te laten functioneren, dient u deze uit te schakelen met de knop "Cool-Off-Heat",
de redenen van de blokkering weg te nemen, enige minuten te wachten en de airconditioner
weer aan te zetten. Bij installaties met elektrische verwarming werken de compressor en de
zeepomp niet tijdens de bedrijfsstand "Heat".

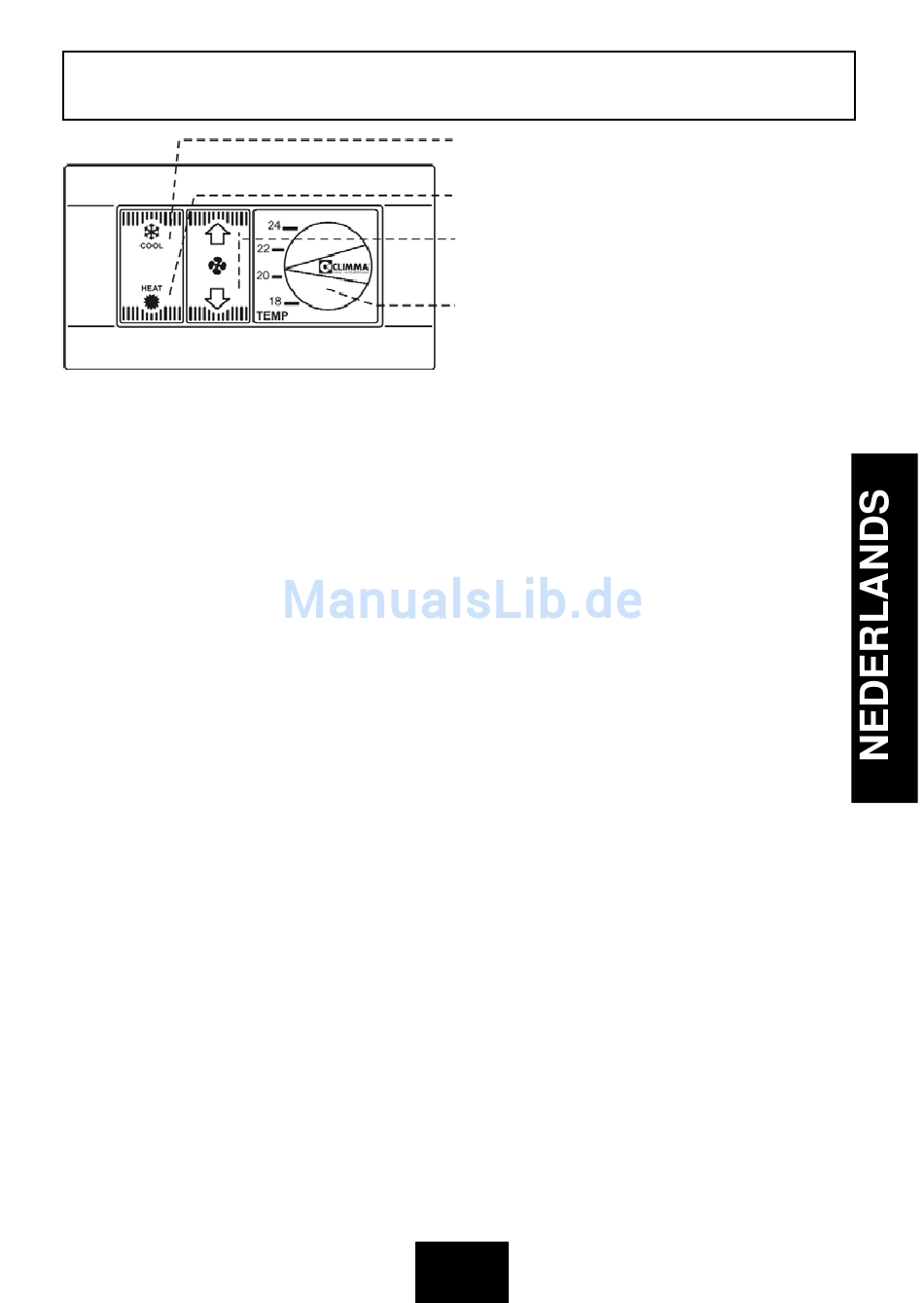

COOL: Schakelaar voor koeling
HEAT: Schakelaar voor verwarming
FAN: Knop voor selecteren van ventilatorsnelheid
TEMP: Thermostaatknop
