4 - GEBRAUCHSANWEISUNGEN
2 - MECHANISCHE SCHALTTAFEL
Durch die Schalttafel kann man die folgendenm Funktionen programmieren und kontrollieren:
- Zündung und Abstellung:
Sommerliche Klimatisierung: drücken auf die Taste "COOL" mit Eisstern.
Winterliche Heizung: drücken auf die Taste "HEAT" mit der dunkelorange Sonne.
Um das Gerät abzustellen, muss der Schalter in der Mitte sein.
- Programmierung - Regelung der Temperatur durch den Thermostat (TEMP):
Der Thermostat hat eine Kapillare von 3 mt, die in einen Kugel ausgeht. Der Kugel muss gegen
die saugte luft empindlich sein. (Er muss den Rippenaustauscher nicht berühren: Der
Rippenaustauscher ist die Batterie, in der sich das Kühlgas ausdehnt. Die Rippen kühlen ab und
so, wenn der kugel die Rippen berührt, empfindet er eine niedrigere temperature als die
Raumtemperatur.)
- Regelung der Lüftergeschwindigkeit:
- Durch die Taste des Lüfters kann man vier geschwindigkeiten regulieren.
Drücken Sie auf die Taste, um die Lüftergeschwindigkeit zu wählen: "Pfeil nach oben" > Zunahme
der Lüftergeschwindigkeit; "Pfeil nach unten" > Abnahme der Lüftergeschwindigkeit.
Die Geschwindigkeit ist MED, wenn man zum ersten mal den Lüfter einschaltet. Seine
Geschwindigkeit entspricht dagegen der letzten, was die folgenden Zündungen betrifft.
2.1 - SOMMERLICHE ARBEITSWEISE (KÜHLUNG) DURCH DIE MECHANISCHE
SCHALTTAFEL
Indem man auf die Taste "COOL" drückt, schaltet man die Anlage ein. Drehen Sie den ther-
mostatsknopf gegen "-" (entgegen dem Uhrzeigersinn), bis sich der Kompressor in Betrieb setzt.
Drücken auf die Taste "FAN", um die Lüftergeschwindigkeit "MIN-MED-MAX-EXTRAMAX" zu reg-
ulieren. Wenn die Raumtemperatur der gewünschten temperature entspricht, drehen Sie den
Thermostatsknopf gegen "+" (im Uhrzeigersinn), bis der Kompressor stoppt. Nach der Abstellung
des compressor, macht der Lüfter die Luft strömen, ohne sie zu wärmen, bis sich der Kompressor
noch in Betrieb setzt.
2.2 - WINTERLICHE ARBEITSWEISE DURCH DIE MECHANISCHEN SCHALTTAFEL (HEIZUNG
DURCH DEN ELEKTRISCHEN WIDERSTAND - MOD. EH)
Setzen Sie die Anlage in Betrieb, indem Sie "HEAT" wählen. Drehen Sie den Thermostatsknopf
gegen "+". Nache einigen Minuten/Sekunden wird die heiße Luft ausgehen. Wählen Sie die
gewünschte Geschwindigkeit. Lassen Sie den Lüfter in Betrieb, bis die Raumtemperatur der
gewünschten temperature entspricht. Dann drehen Sie den Thermostatsknopf gegen "-" (entgegen
dem Uhrzeigersinn), bis sich der Heizwiderstand abschaltet. Nach der Ausschaltung des elek-
trischen Heizwiderstands macht der Lüfter die Raumluft strömen, ohne sie zu wärmen. (Sehen Sie
den Abschnitt 2.1.)
Im Fall von Defekt des Lüfters ohne Verstopfung des Luftauslasses schaltet eine innere
Sicherheitsvorrichtung den Heizwiderstand ab, um die Überheizung zu vermeiden. Um die nor-
male Arbeitsweise wiederzuherstellen, muss man die Anlage mit der taste "COOL-OFF-HEAT"
abschalten. Außerdem lösen Sie den Grund der Sperrung und warten Sie auf einige Minuten und
dann schalten Sie wieder die Klimaanlage ein.
In den Anlagen mit Heizwiderstand funktionieren der Kompressor und die Seepumpe nicht
während die Arbeitsweise "HEAT".

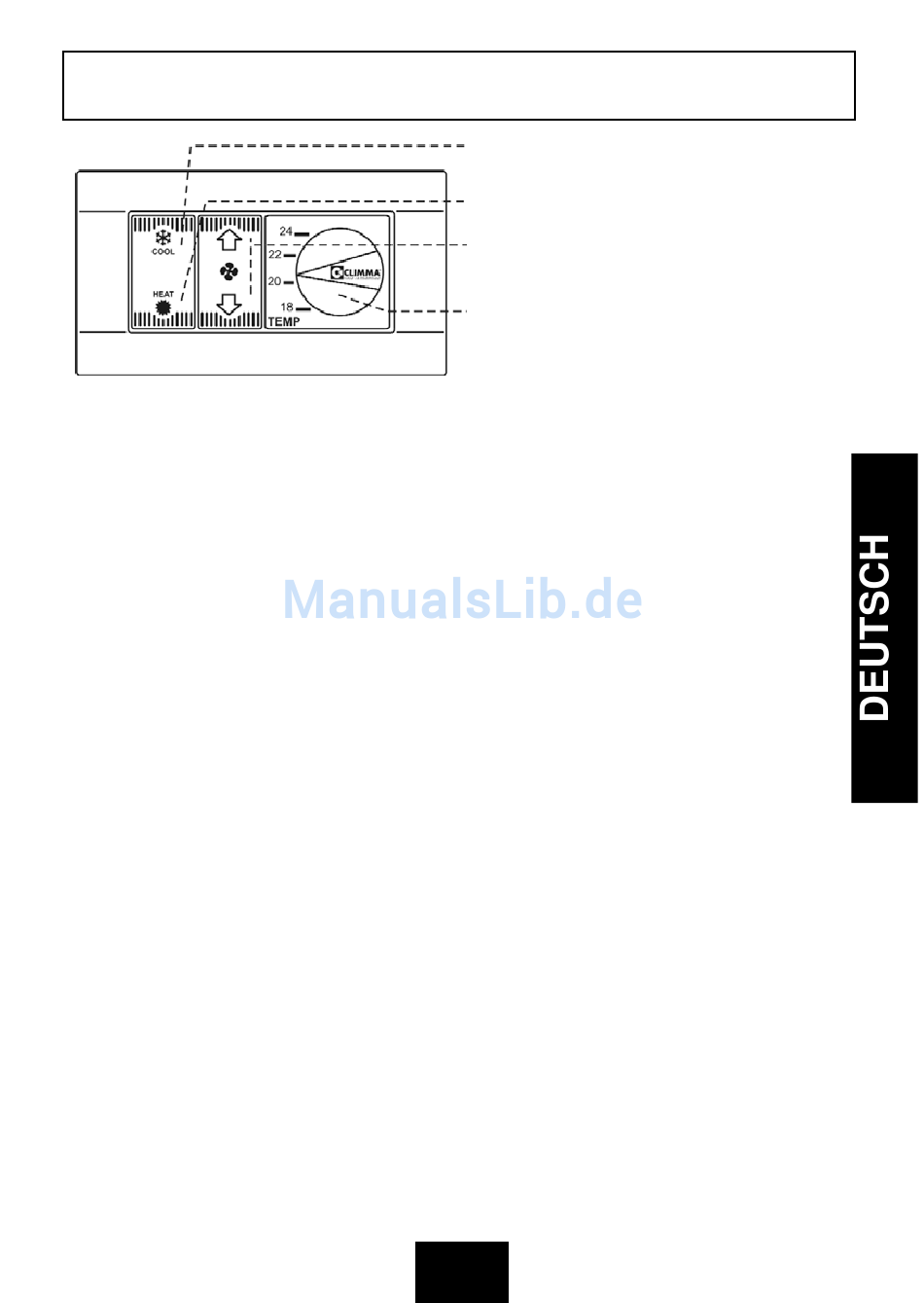

COOL: Schalter von
HEAT: Schalter von WINTERLICHER
Arbeitsweise
FAN: Lüftergeschwindigkeitswähler
TEMP: Raumthermostatsknopf
23
Arbeitsweise
SOMMERLICHER
