Metabo HC 260 C - 2,2 WNB Originalbetriebsanleitung Seite 42

NEDERLANDS
nl

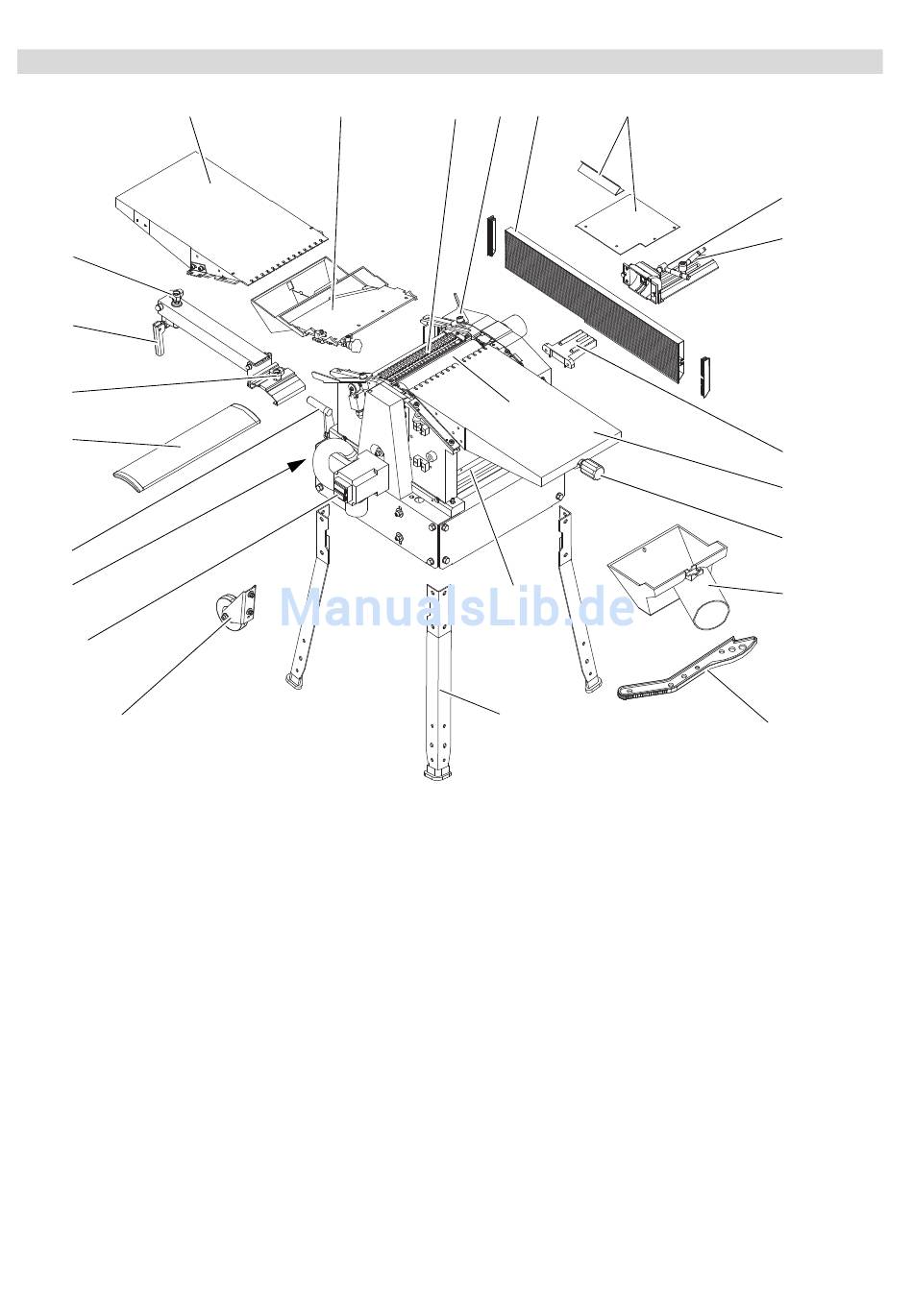

1. De schaafmachine in één oogopslag
1
24
23
22
21
20
19
18
17
1 Afvoertafel
2 Afvoertuit voor de spaanders
3 Terugslagbeveiliging
4 Blokkeerhendel voor de afvoer-
tafel
5 Aanslag
6 Afdekplaat
7 Klemhendel voor de hoekinstel-
ling van de aanslag
8 Klemhendel voor het zijwaarts
verplaatsen van de aanslag
9 Montagesteun voor de aanslag
10 Aanvoertafel
11 Hoogte-instelling van de aan-
voertafel
12 Afzuigopening voor de spaan-
ders
13 Duwhout
42
Originele gebruiksaanwijzing
2
14
15
16
17
18
19
20
21
22
23
24
NEDERLANDS
3 4 5
16
15
14
Poten
Vandiktetafel
Messenas
Transportwielen
Aan-/uit-schakelaar
Schroef voor het opbergen van
het duwhout als deze niet in
gebruik is
Hoogte-instelling van de van-
diktetafel
Afdekprofiel voor de messenas-
sen
Zijwaartse instelling van het
afdekprofiel van de messenas-
sen
Klemhendel
Hoogte-instelling van het afdek-
profiel van de messenassen
6
7
8
9
10
11
12
13
Meegeleverde accessoires:
Steeksleutel 10 mm
Inbussleutel 3 mm
Instelkaliber voor het schaaf-
mes
