Scheppach HRS250 Originalbetriebsanleitung Seite 20

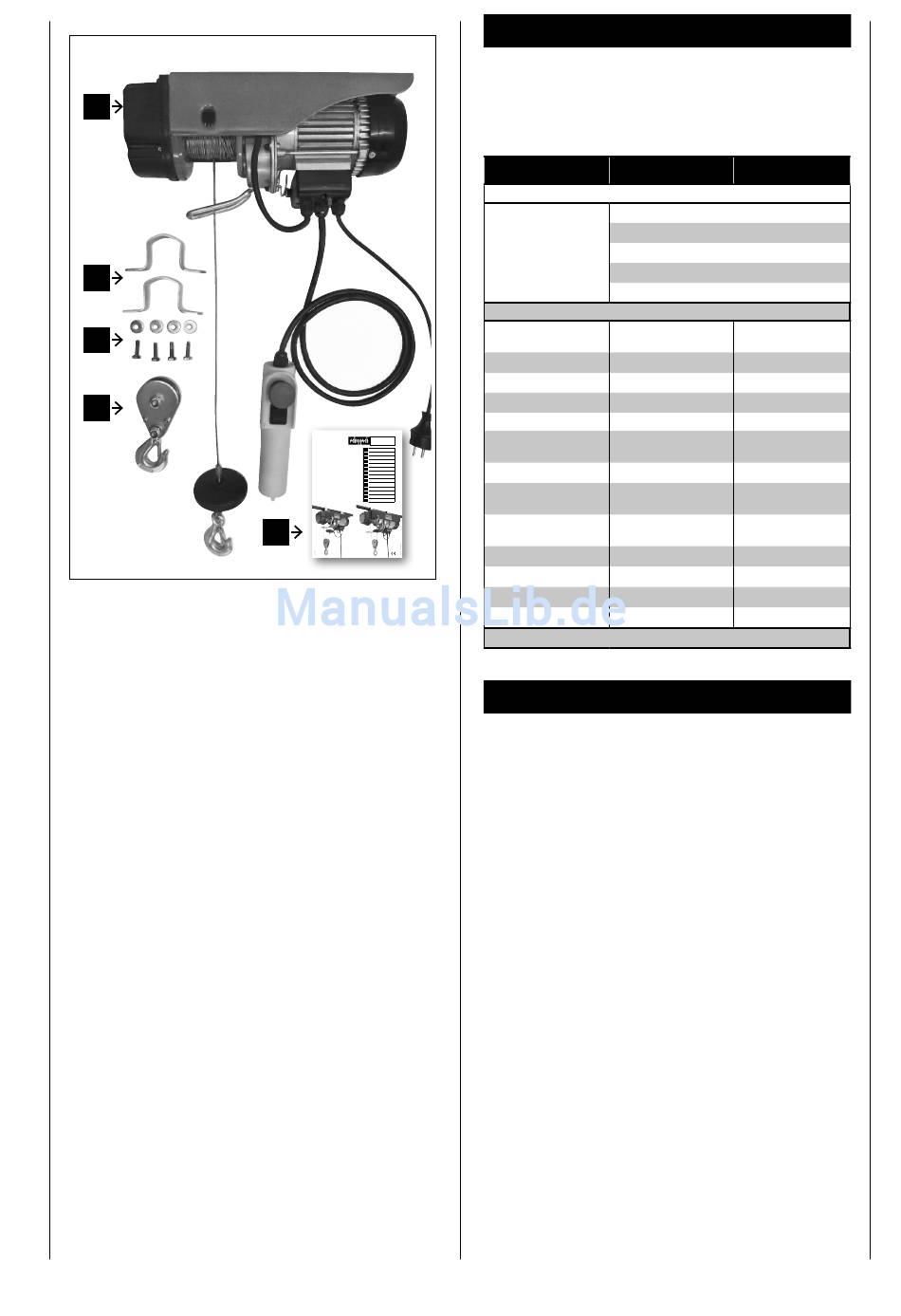

Fig. 1
1
2
3
4
20 international
hrs 250/hrs 400
Art.-Nr. 490 6904 000/ 490 6905 000
D Elektrischer Seilzug
Original-Anleitung
GB
Translation from the original instruction manual
FR
Traduction du manuel d'origine
I
Traduzione dalle istruzioni d'uso originali
NL
Vertaling van originele handleiding
E
Traducción de la instrucción de original
P
Tradução do manual de instruções original
DK
Oversættelse fra den originale brugervejledning
NO
Oversettelse fra original brukermanual
FIN
Käännös alkuperäisestä käyttöohjeesta
SE
Översättning av original-bruksanvisning
SLO
Prevod iz originalnih navodil za uporabo
CZ
Překlad z originálního návodu
PL
Tłumaczenie oryginału instrukcji obsługi
5
Popis, obr. 1
Ocelové lano s hlavní jednotkou
1
Montážní konzoly
2
Montážní šrouby s podložkami
3
Hák s vodicí kladkou
4
Návod k obsluze
5
hrs 250
Obsah dodávky
Ocelové lano s hlavní jednotkou
Montá ní šrouby s podložkami
Technické údaje
Jmenovité napětí/ 230 V/50 Hz
frekvence
2,5 A
Jmenovitý proud
530 W
Maximální výkon
S3 20%
Provozní režim
Jmenovitá nosnost 125 kg / 250 kg
Maximální výška 12 m / 6 m
zvedání
10m/min / 5m/min
Rychlost zvedání
Průměr ocelového 3.18mm
lana
Pevnost ocelového 625 kg
lana v tahu
Odběr proudu IP 54
Třída ochrany B
Rozměry 400x130x180 mm
Hmotnost 11,5 kg
Právo na provádění změn technických údajů vyhrazeno!
Bezpečnostní informace a výstrahy
Toto zařízení splňuje požadavky bezpečnostních předpisů
určených pro elektrická zařízení. Před uvedením elektric-
kého lanového zvedáku do provozu si pečlivě přečtěte ná-
vod k obsluze.
Nesprávné použití může vést k zranění osob a způsobe-
ní škod. Osoby, které nejsou seznámeny s těmito pokyny,
nesmí provádět obsluhu tohoto zařízení. Uložte tento ná-
vod k obsluze na bezpečném místě.
Dětem a nedospělým osobám je obsluha tohoto zařízení
zakázána.
Výrobce nepřebírá žádnou odpovědnost za nesprávné po-
užití a úpravy tohoto zařízení.
Dodržujte rovněž bezpečnostní informace, pokyny pro
montáž a obsluhu, stejně jako obecně platné předpisy tý-
kající se prevence nehod.
POZNÁMKA:
Ujistěte se, zda si všechny osoby, které budou praco-
vat s tímto zařízením, před zahájením práce řádně pře-
četly a nastudovaly celý tento návod k obsluze.
hrs 400
Montážní konzoly
Háky s vodicí kladkou
Návod k obsluze
230 V/50 Hz
3,5 A
780 W
S3 20%
200 kg / 400 kg
12 m / 6 m
10m/min / 5m/min
3.6mm
1000 kg
IP 54
B
460x160x220 mm
17,0 kg
