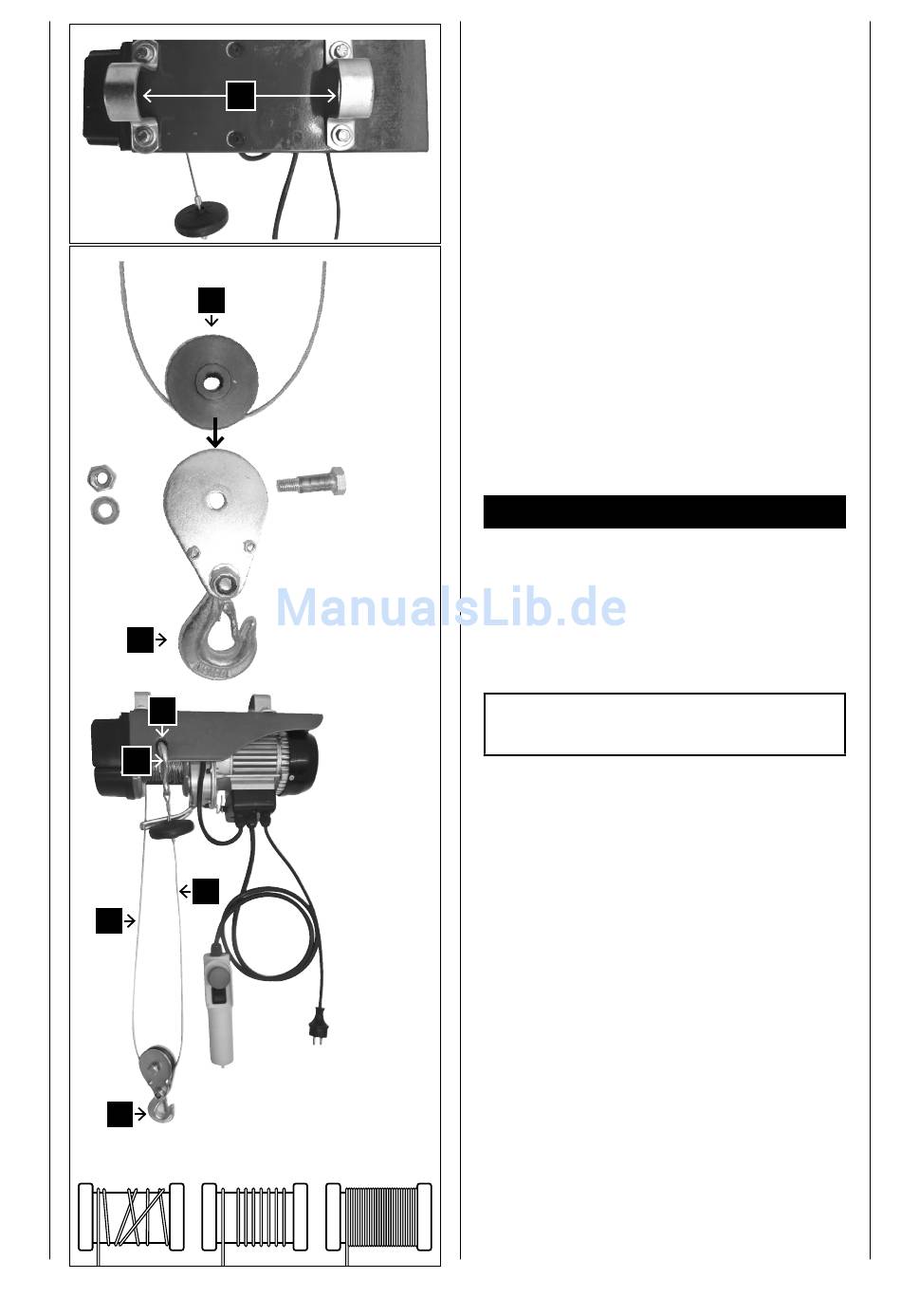

MONTAGE ABB. 3
Die beiden Befestigungsbügel (1) mit einem Rohr, das
der zweifachen Nennlast des Seilhebezuges entspricht,
mit 4 Sechskantschrauben, 4 Scheiben montieren.
Die Abmessung des Rohres muss mit der Größe der Be-
festigungsbügel übereinstimmen.
Lassen Sie sich von einer Fachkraft beraten.
FUNKTION: DOPPELTE TRAGLAST ABB. 4.0 – 4.1
Mit der Umlenkrolle (13) und dem Zusatzhaken (14) wird
die doppelte Traglast erreicht.
Dazu muss die Umlenkrolle (13) mit dem Zusatzhaken
montiert werden (Abb.4.0).
Der fest montierte Haken (7) muss in das Befestigungs-
loch (8) eingehängt werden.
Die Traglast verdoppelt sich dadurch und wird nun von
zwei Stahlseilen (4) angehoben. (Abb.4.1)
Inbetriebnahme
Entfernen Sie das Klebeband von der Seilrolle
Überprüfen Sie vor Inbetriebnahme folgende Funk-
1
tionen:
Drucktaster (10) nach oben drücken, Seil hebt sich
2
3 Drucktaster nach unten drücken, Seil senkt sich
Not-Aus-Schalter (9) drücken, Seilzug bleibt stehen
4
5 Not-Aus-Schalter (9) lösen (nach rechts drehen),
Seilzug ist betriebsbereit
Stellen Sie sicher dass das Stahlseil korrekt auf der
Trommel aufgewickelt ist und kein Abstand zwischen den
Windungen besteht. (siehe Abb.5)
6 Endschalter beim Anheben vom Seilzug, bei maxima-
ler Höhe des automatischen Stopp-Hebels (6) prüfen.
7 Endschalter beim Ablassen des Seilzuges, bei ma-
ximaler Seillänge prüfen. (Schaltet automatisch ab)
Achten Sie darauf, dass die Ladung ordnungsgemäß am
Haken, beziehungsweise am Zusatzhaken gesichert ist.
Achten Sie beim Anheben der Lasten, dass das Seil ge-
spannt ist.
Heben Sie die Last mit der geringsten Geschwindigkeit
an.
Halten Sie stets Abstand beim Anheben der Lasten.
Lassen Sie hängenden Lasten niemals unbeaufsichtigt.
Der Motor ist mit einem Thermostatschalter ausgerüstet.
Wenn es zum Stillstand während des Betriebes kommt,
abwarten bis der Motor sich abgekühlt hat.
