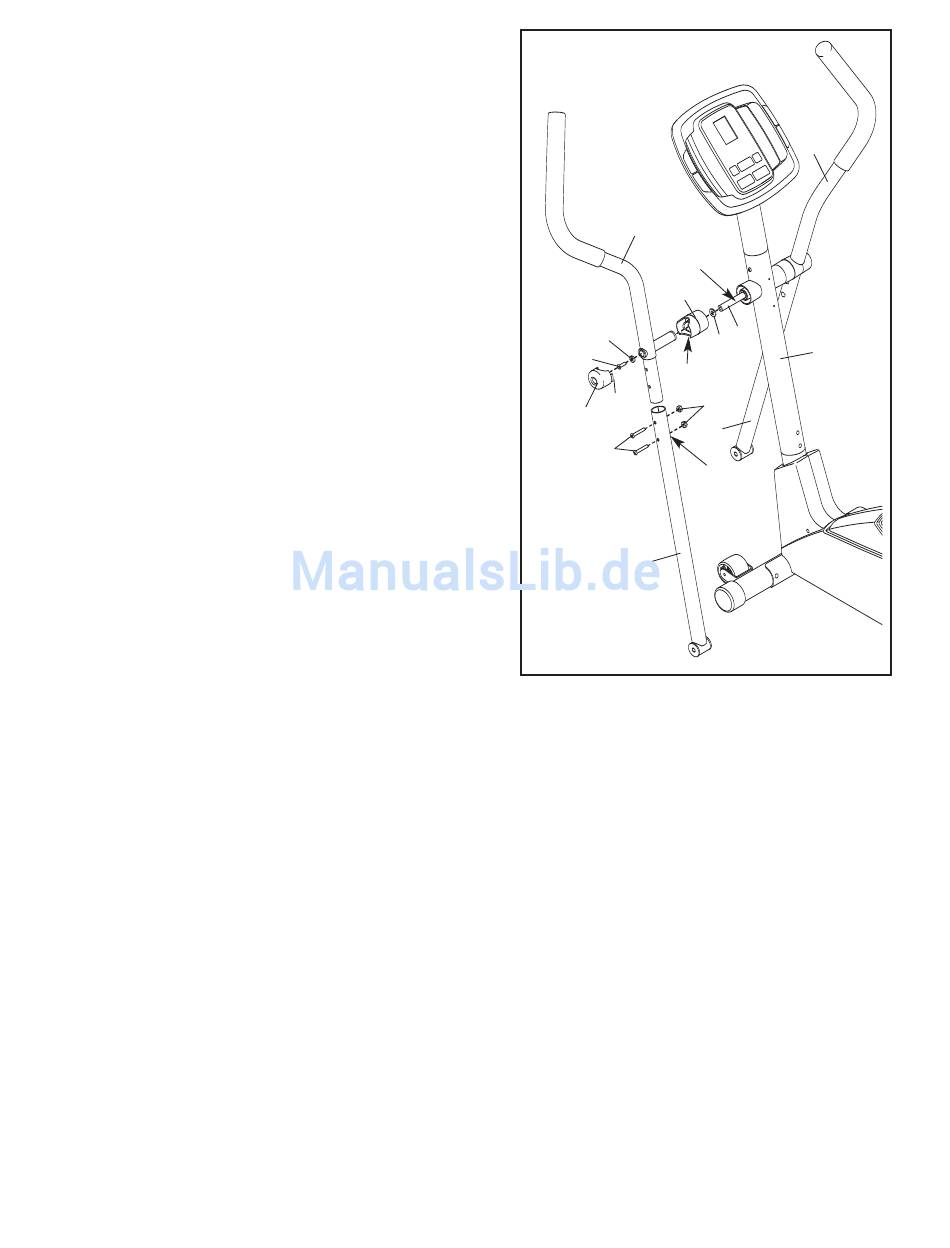

7. Identifizieren Sie die linke Haltestange (6) der mit
einem Aufkleber markiert ist. Führen Sie die linke
Haltestange in einer der schienen der Haltestange (5)
ein; achten Sie darauf, dass der Arm der
Haltestangenbein so gedreht ist, dass sich die
sechseckigen Löcher auf der angezeigten Seite
befinden. Befestigen Sie die linke Haltestange mit
zwei M8 x 45mm Linsenschrauben (50) und zwei M6
Muttern mit Nylon-Klemmteil (38) an einem der Arme
der Haltestange. Achten Sie darauf, dass sich die
Muttern mit Nylon-Klemmteil in den sechseckigen
Löchern befinden. Ziehen Sie die Linsenschrauben
nocht nicht fest an.
Schmieren Sie eine großzügige Menge des mit-
gelieferten Schmierfetts auf die Drehachse (7). Geben
Sie dann etwas Fett auf eine Wellenscheibe (43).
Führen Sie eine Drehachse (7) in den Pfosten (2) ein
und richten Sie die Drehachse mittig aus. Drehen Sie
einen Abstandshalter der Haltestange (47) so, dass
der kleine Pfeil auf dem Abstandshalter Richtung
Boden zeigt und schieben Sie den Abstandshalter auf
die linke Haltestange (6). Schieben Sie dann eine
Wellenscheibe (43) auf die Drehachse.
Schieben Sie die linke Haltestange (6) auf die
Drehachse (7). Befestigen Sie die linke Haltestange
mit einer M8 x 25mm Schraube mit Nylon-Klemmteil
(56) und einer Haltestangenscheibe (55). Drücken Sie
dann die Nasen der Haltestangenkappe (46) in den
Abstandshalter der Haltestange (47).
Montieren Sie auf die gleiche Weise die rechte
Haltestange (8) und das andere Haltestangenbein
(5).
7
6
55
56
las-
46
chen
50
5
8
8
Schmieren
47
7
43
2
Pfeil
38
5
sechs-
eckigen
Löchern
