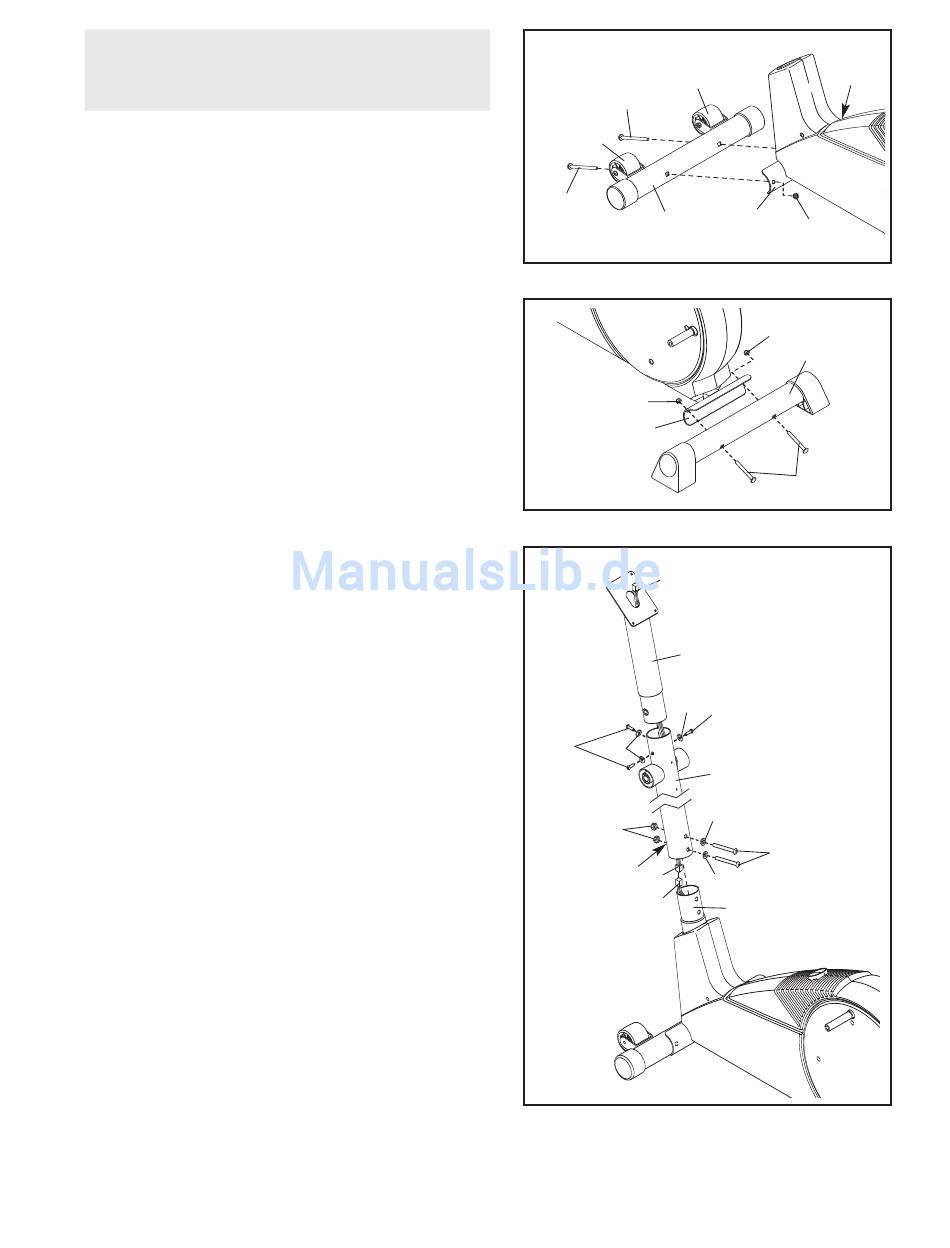

1.
Um die Montage zu vereinfachen, lesen Sie die
Information auf Seite 5, bevor Sie mit der
Montage des Ellipsentrainers beginnen.
Identifizieren Sie die vordere Stützstange (10), welche
über Räder (22) verfügt. Achten Sie darauf, dass der
vordere Stützstange so gedreht ist, dass die Räder
den Boden nicht berühren. Während eine andere
Person den vorderen Teil des Rahmens (1) hoch hebt,
befestigen Sie die vordere Stützstange mit zwei M10 x
75mm Schrauben mit Vierkantansatz (34) und zwei
M10 Muttern mit Nylon-Klemmteil (33) am Rahmen.
2. Während eine zweite Person das hintere Ende des
Rahmens (1) hochhält, befestigen Sie den hinteren
Stützstange (9) mit twee M10 x 75mm Schrauben mit
Vierkantansatz (34) und zwei M10 Muttern mit Nylon-
Klemmteil (33) am Rahmen.
3. Während eine andere Person den Pfosten (2) nahe an
den Rahmen (1) hinhält, verbinden Sie den
Verlängerungskabelbaum (44) mit dem Kabelbaum
(79). Ziehen Sie vorsichtig am oberen Ende des
Verlängerungs-kabelbaums, um diesen zu straffen,
und schieben Sie den Pfosten auf den Rahmen.
Befestigen Sie den Pfosten mit zwei M10 x 74mm
Linsenschrauben (28), zwei M10 Federringen (59) und
zwei M10 Muttern mit Nylon-Klemmteil (33). Achten
Sie darauf, dass die Kabelbäume dabei nicht
eingeklemmt werden.
Während eine zweite Person die Pfostenverlängerung
(73) nahe dem Pfosten (2) festhält, führen Sie das
obere Ende des Verlängerungskabelbaums (44) durch
die Pfostenverlängerung.
Halten Sie das obere Ende des Verlängerungskabel-
baums (44) fest und führen sie die Pfostenverlänge-
rung (73) in den Pfosten (2) ein. Befestigen Sie die
Pfostenverlängerung mit drei M10 x 25mm Linsen-
schrauben (67) und drei M10 Federrin-gen (59).
Achten Sie darauf, dass der Verlängerungs-kabelbaum
dabei nicht eingeklemmt wird. Achten Sie darauf,
dass sich die Muttern mit Nylon-Klemmteil in den
sechseckigen Löchern befinden.
1
34
22
34
2
33
1
3
67
59
33
sechseckigen
44
Löchern
79
6
22
1
10
33
33
9
34
44
Achten Sie darauf,
die Kabel nicht
abzuklemmen.
73
59
67
2
59
28
59
1
33
