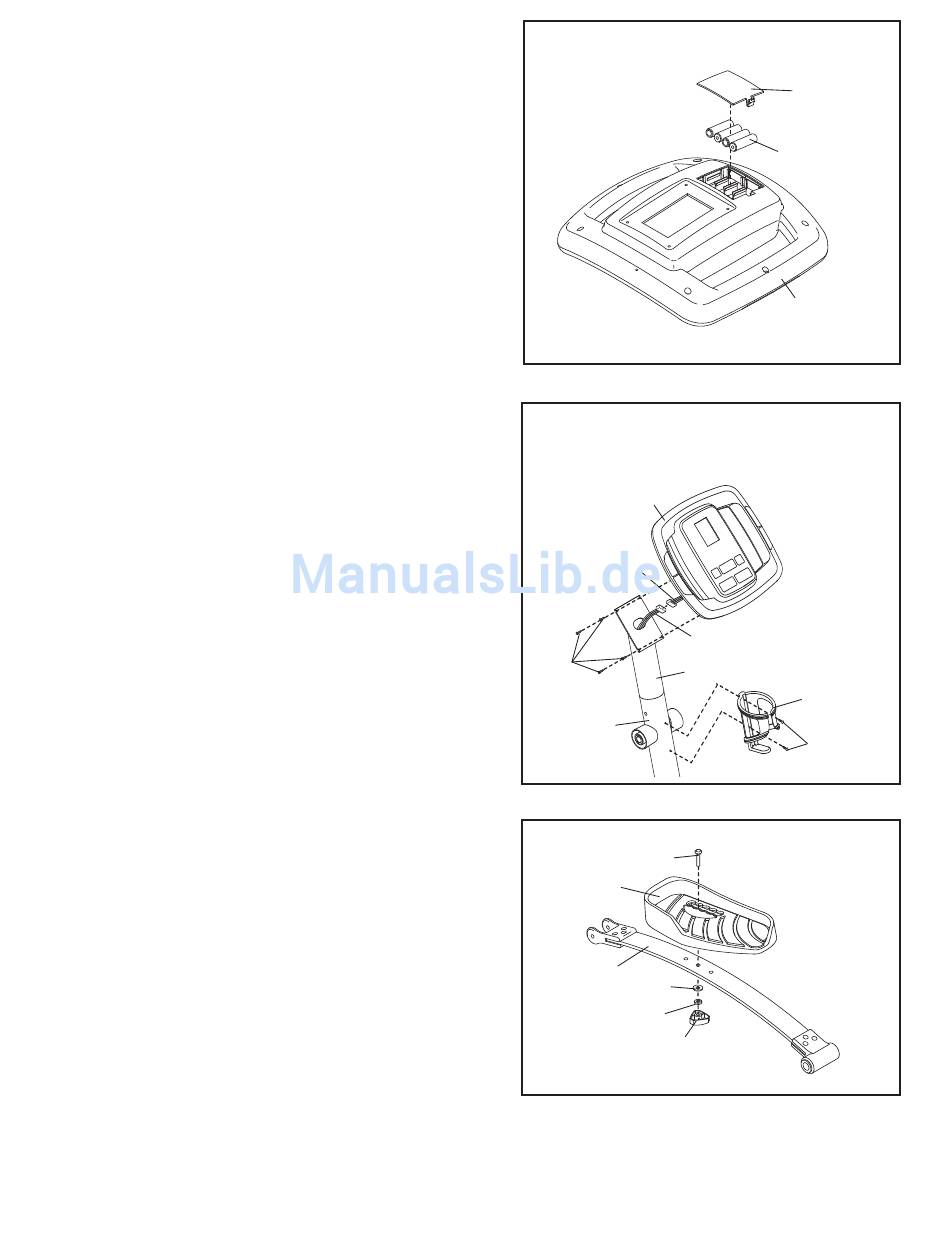

4. Der Computer (23) braucht vier 1,5V „AA"-Batterien;
alkalische Batterien sind empfohlen. Entfernen Sie den
Batteriegehäusedeckel und legen Sie vier Batterien in
das Batteriegehäuse ein. Achten Sie darauf, dass
die Batterien so ausgerichtet sind, wie auf dem
Schema im Batteriegehäuse gezeigt. Bringen Sie
den Batteriegehäusedeckel wieder an.
5. Während eine zweite Person den Computer (23) nahe
der Pfostenverlängerung (73) festhält, verbinden Sie
den Computerkabelbaum mit dem Verlängerungs-
kabelbaum (44). Stecken Sie das restliche Ende des
Kabelbaums in die Pfostenverlängerung.
Befestigen Sie den Computer (23) mit vier M4 x
16mm Schrauben (52) am Pfostenverlängerung (73).
Achten Sie darauf, die Kabel nicht abzuklemmen.
Befestigen Sie den Wasserflaschenhalter (65) mit zwei
M4 x 19mm Schrauben (26) am Pfosten (2).
6. Identifizieren Sie die linke Pedalfeder (11), welche mit
dem Aufkleber „Left" (links) markiert ist. Befestigen Sie
das linke Pedal (13) mit einer M10 x 30mm Einsteck-
schraube (80), einer M10 Scheibe (78), einem M10
Federring (59) und einem Pedalknopf (81) an der
Pedalfeder, so wie in der Abbildung gezeigt. Hinweis:
Das linke Pedal kann mit Hilfe der fünf Befestigung-
spositionen am linken Pedal und der drei Löcher in
der Pedalfeder an verschiedenen Positionen befestigt
werden.
Befestigen Sie auf die gleiche Weise das rechte
Pedal (nicht abgebildet).
Achten Sie darauf, dass beide Pedale im gleichen
Loch und in der gleichen Position befestigt sind.
4
5
Achten Sie darauf, die Kabel
23
Computer
Kabelbaum
52
2
6
13
11
59
7
Batterie-
gehäuse-
deckel
Batterien
23
nicht abzuklemmen.
44
73
65
26
80
78
81
