5. Vor der Montage – Die Dachunterkonstruktion
___________________________________________________
Kontrollieren Sie vor Montagebeginn das Set auf Vollständigkeit und machen Sie sich mit dieser Anleitung eingehend vertraut.
______________________________________________________
Unterdach:
Das INTRA entspricht in der Regensicherheit herkömmlichen Ziegeleindeckungen. Der zulässige Dachneigungsbereich ist 10°-60°.
Die Regeldachneigung beträgt 22°. Die Zuordnung von regensicheren Zusatzmaßnahmen gemäß den Fachregeln des ZVDH für
Dacheindeckung bei niedrigeren Dachneigungen oder bei erhöhten Anforderungen ist in der Tabelle 5.1 angegeben.

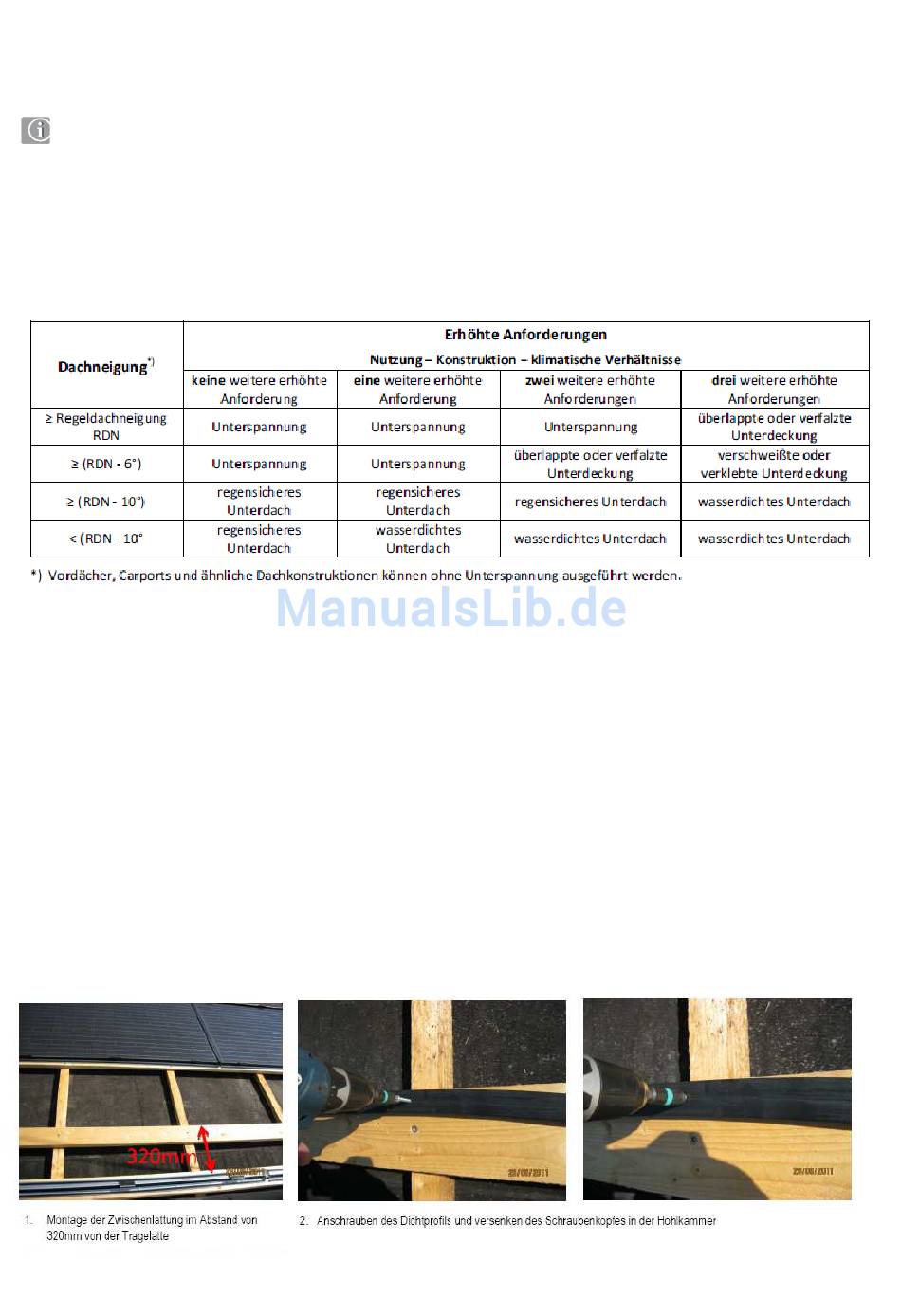

Tabelle 5.1: Zusatzmaßnahmen bei Dachneigungen kleiner als die Regeldachneigung RDN
Traglattung:
Auf eine übliche Dachunterkonstruktion, bestehend aus Sparren, Unterspannung und Konterlattung, werden Traglatten mit einer Größe von
40x120 mm aufgeschraubt (s. Abb. 6.1). Wird das Modulfeld von Ziegeln umrandet, so muss berücksichtigt werden, dass die
Lattung der Dachziegel eine Größe von 30x120 mm aufweisen soll.
Für die Traglattung ist ein trockenes Nadelholz nach DIN 1052 Festigkeitsklasse C30 zu verwenden (entspricht der Sortierklasse S13 nach
DIN 4074). Die Dachlatten müssen in einem Abstand verlegt werden, der sich aus der Höhe der zu installierenden PV-Module minus 2 cm
(Überlappung der Module) errechnet. Die Länge der Traglattung muss der Generatorbreite (horizontale Abmessung des Modulfeldes) plus
der Randprofile entsprechen (s. Abb. 7.1).
Zusätzliche Zwischenlattung bei Gehrtec INTRA mit breiten PV-Laminaten wie beispielsweise von Innotech Solar:
Um die Modulstabilität zu erhöhen, wird eine zusätzliche Stützlattung angebracht.
Dadurch wird ein übermäßiges Durchbiegen des Moduls bei Lastsituationen verhindert.
9
