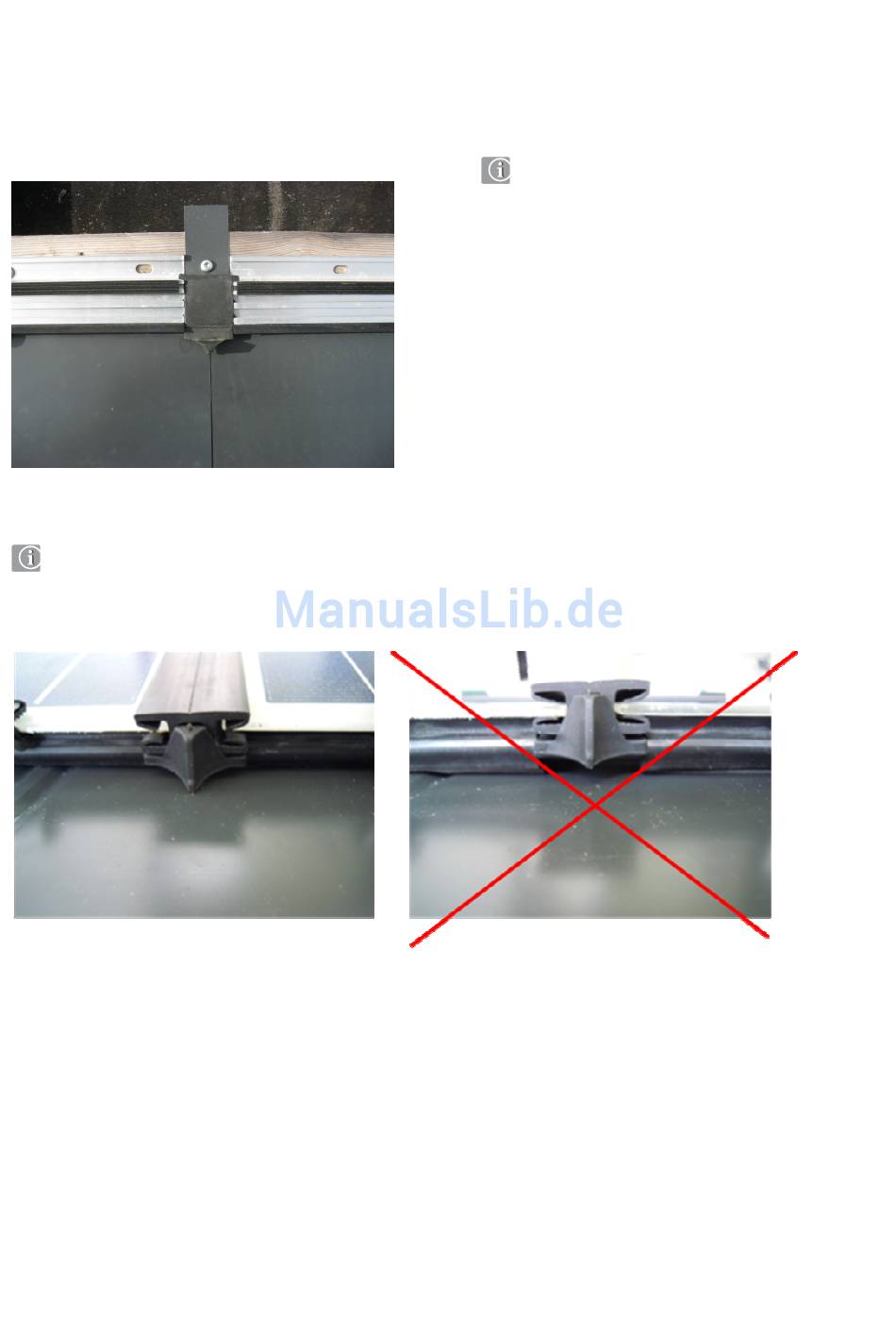

Abb. 8.8.7: Einsetzen des Kreuzstückes
___________________________________________________
Achtung: Die Kreuzstücke in der unteren Reihe der Halteprofile müssen mit ihrer Haltenase auf dem Blech aufliegen.
______________________________________________________
Bild 8.8.8: a.) richtig: Kreuzstücknase liegt auf
Abhängig vom eingesetzten Traufblech und von der Neigung des Traufbleches ergeben sich die beiden in Bild 8.8.8 gezeigten
Darstellungen. Im Fall b.) muss das Kreuzstück unterbaut werden:
24
___________________________________________________
Achtung: Die Überlappung von Blei bzw. Blech auf Ziegel muss
mind. 100 mm sein.
_______________________________________________________
b.) falsch: Kreuzstück liegt nicht auf (hängt in der Luft)
