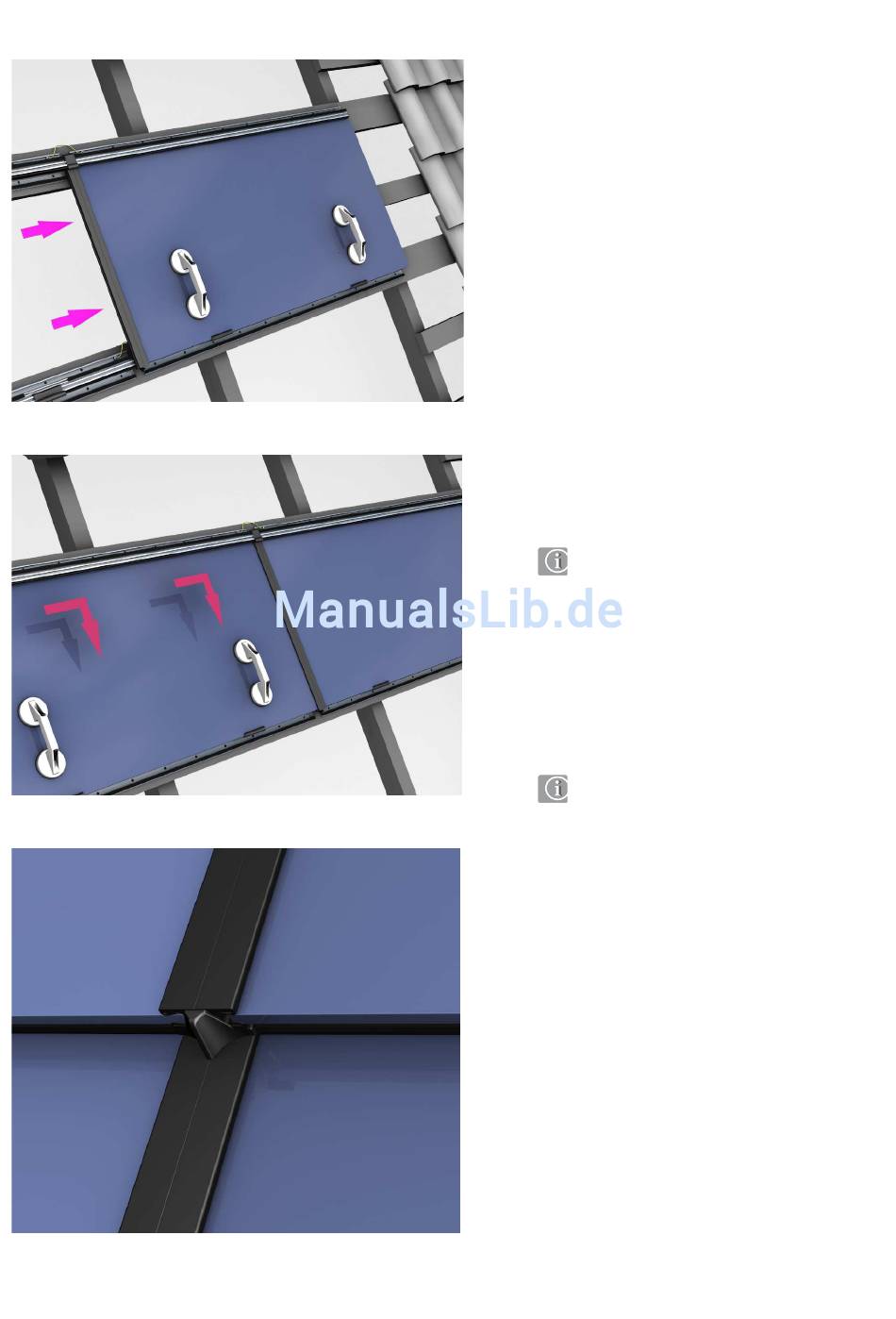

Abb. 8.7.4: Einsetzen des Dichtprofils
Abb. 8.7.5: Montage des nächsten Moduls
Abb. 8.7.6: Kreuzbereich
Einsetzen Dichtprofil Abb.8.7.4:
Das Dichtprofil auf die seitliche Modulkante im oberen
Bereich schräg ansetzen und leicht andrücken. Dann
nach oben zwischen die beiden oberen Halteprofile
unter das obere Kreuzstück schieben, etwa 15 cm.
Dann Dichtprofil über die gesamte Länge auf die
Modulkante andrücken. Dann nach unten schieben bis
zum Anschlag am unteren Kreuzstück.
Einsetzen nächstes Modul Abb. 8.7.5:
Das nächste Modul wird zunächst, wie oben
beschrieben, abgesetzt und elektrisch angeschlossen.
Dann von unten nach oben in das Halteprofil der
oberen Reihe einschieben. Dann in das Dichtprofil des
benachbarten Moduls nach rechts (oder links)
einschieben. Dann nach unten in die Halteklammern
bis zum Anschlag einschieben.
__________________________________________________
Wichtig: Die Module müssen bis zum Anschlag
eingeschoben werden!
______________________________________________________
Das nächste Modul in gleicher Weise montieren.
Und so weiter, bis alle Module montiert sind.
__________________________________________________
Da der Kreuzbereich der Module (Abb. 8.7.6)
entscheidend für die Dichtheit des Systems ist, muss er
auf folgende Punkte kontrolliert werden:
-
Module in gleicher Höhe
-
symmetrischer Einschub der Module in das
Dichtprofil.
-
Dichtprofil ist bis nach unten an die
Haltenase des Kreuzstückes geschoben.
-
Korrekter Sitz des Kreuzstückes
-
Das Dreifachlippenprofil zwischen oberem
und unterem Modul muss exakt am
Kreuzstück abschließen
______________________________________________________
