Seitenblech:

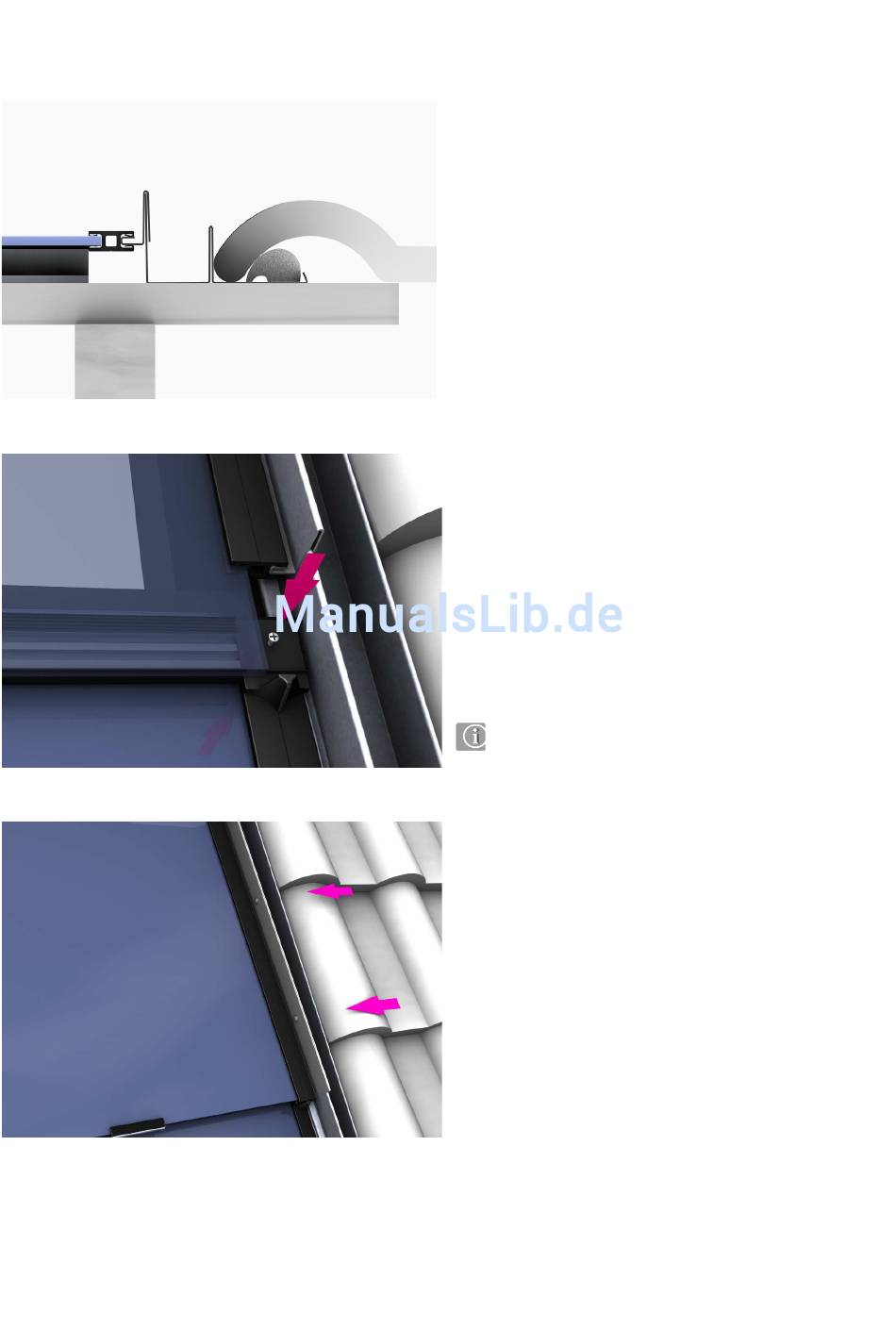

Abb. 8.8.19: Seitlicher Ziegelanschluss
Abb. 8.8.20: Fixieren des seitlichen Kreuzstückes mit Schraube
Abb. 8.8.21: Vernietung der seitlichen Übergangsbleche mit
Ziegelanschlussblech
Die Anbindung an ein übliches Ziegeldach beginnt mit dem seitlichen
Übergang auf die Ziegel rechts und links. Die im folgenden
beschriebene Montage erfolgt von unten nach oben.
Seitlicher Übergang auf Dachziegel (Abb. 8.8.19-21):
Befestigung des seitlichen Ziegelanschlussbleches mit
dachdeckerüblichen Befestigungselementen auf der
Dachunterkonstruktion im Abstand von 30 mm von der
Modulaußenkante.
Je nach Größe des Modulfeldes und der Länge der seitlichen
Ziegelanschlussbleche, mehrere Bleche übereinander anordnen mit
einer Überlappung von mind. 100 mm.
Das Übergangsblech in ein Dichtprofil einschieben, dann die freie
Seite dieses Dichtprofils mit dem Übergangsblech zusammen von
unten über die äußere Modulkante nach oben schieben bis das
Dichtprofil mit dem unteren Modulrand bündig abschließt.
Das darüberliegende Übergangsblech inkl. Dichtprofil in gleicher
Weise aufschieben. Dieses zunächst ein Stück höher schieben, so
dass ein Kreuzstück eingesetzt werden kann. Handelsübliche Spax-
Schraube mit den Abmessungen 5 x 60 mm durch das Kreuzstück
und das darunter liegende Dichtprofil in die Traglatte schrauben.
___________________________________________________
ACHTUNG WICHTIG: Beim Verschrauben der seitlichen
Kreuzstücke darauf achten, dass die Kreuzstücke bündig an der
Außenkante des Halteprofils anliegen.
______________________________________________________
Tipp: Kreuzstück vor dem Verschrauben mit ein wenig Silikonkleber
unten und oben versehen.
Die weiteren seitlichen Übergangsbleche und Dichtprofile in gleicher
Weise montieren.
Als oberste seitliche Kreuzstücke rechts und links jeweils ein
Sonderkreuzstück einsetzen bzw. festschrauben.
Nun die seitlichen Übergangsbleche mit den Ziegelanschlussblechen
vernieten, mindestens 2 Nieten pro Blech, jeweils unten und in der
Mitte. Am jeweils oberen Blech noch eine weitere Niete im oberen
Bereich anbringen.
29
