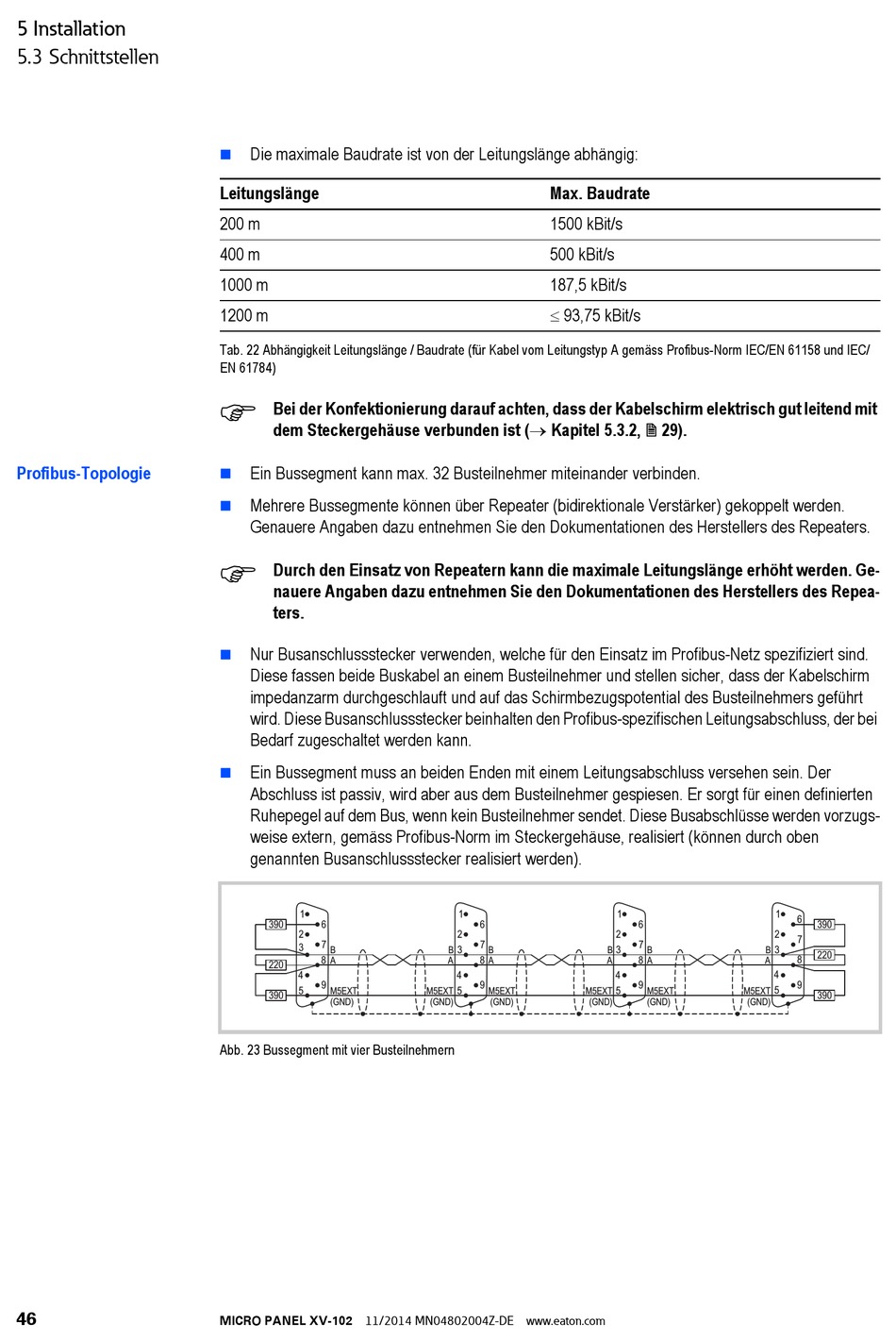

Eaton XV-102 Betriebsanleitung Seite 46

5 Installation
5.3 Schnittstellen
Profibus-Topologie
46
Die maximale Baudrate ist von der Leitungslänge abhängig:

Leitungslänge
200 m
400 m
1000 m
1200 m
Tab. 22 Abhängigkeit Leitungslänge / Baudrate (für Kabel vom Leitungstyp A gemäss Profibus-Norm IEC/EN 61158 und IEC/
EN 61784)

Bei der Konfektionierung darauf achten, dass der Kabelschirm elektrisch gut leitend mit
dem Steckergehäuse verbunden ist ( Kapitel 5.3.2,  29).
Ein Bussegment kann max. 32 Busteilnehmer miteinander verbinden.

Mehrere Bussegmente können über Repeater (bidirektionale Verstärker) gekoppelt werden.

Genauere Angaben dazu entnehmen Sie den Dokumentationen des Herstellers des Repeaters.

Durch den Einsatz von Repeatern kann die maximale Leitungslänge erhöht werden. Ge-
nauere Angaben dazu entnehmen Sie den Dokumentationen des Herstellers des Repea-
ters.
Nur Busanschlussstecker verwenden, welche für den Einsatz im Profibus-Netz spezifiziert sind.

Diese fassen beide Buskabel an einem Busteilnehmer und stellen sicher, dass der Kabelschirm
impedanzarm durchgeschlauft und auf das Schirmbezugspotential des Busteilnehmers geführt
wird. Diese Busanschlussstecker beinhalten den Profibus-spezifischen Leitungsabschluss, der bei
Bedarf zugeschaltet werden kann.
Ein Bussegment muss an beiden Enden mit einem Leitungsabschluss versehen sein. Der

Abschluss ist passiv, wird aber aus dem Busteilnehmer gespiesen. Er sorgt für einen definierten
Ruhepegel auf dem Bus, wenn kein Busteilnehmer sendet. Diese Busabschlüsse werden vorzugs-
weise extern, gemäss Profibus-Norm im Steckergehäuse, realisiert (können durch oben
genannten Busanschlussstecker realisiert werden).
1
390 6
2
7
3
B
8
A
220
4
9
5
M5EXT
390
(GND)
Abb. 23 Bussegment mit vier Busteilnehmern
MICRO PANEL XV-102 11/2014 MN04802004Z-DE www.eaton.com
Max. Baudrate
1500 kBit/s
500 kBit/s
187,5 kBit/s
 93,75 kBit/s
1
6
2
7
3
B B
8
A A
4
9
5
M5EXT M5EXT M5EXT
(GND) (GND) (GND)
1 1
6
2 2
7
3
3
B B B
8
A A A
4
4
9
5 5
M5EXT M5EXT
(GND) (GND)
6
390
7
220
8
9
390
