5 Installation
5.3 Schnittstellen
5.3.4
Verdrahtung
32

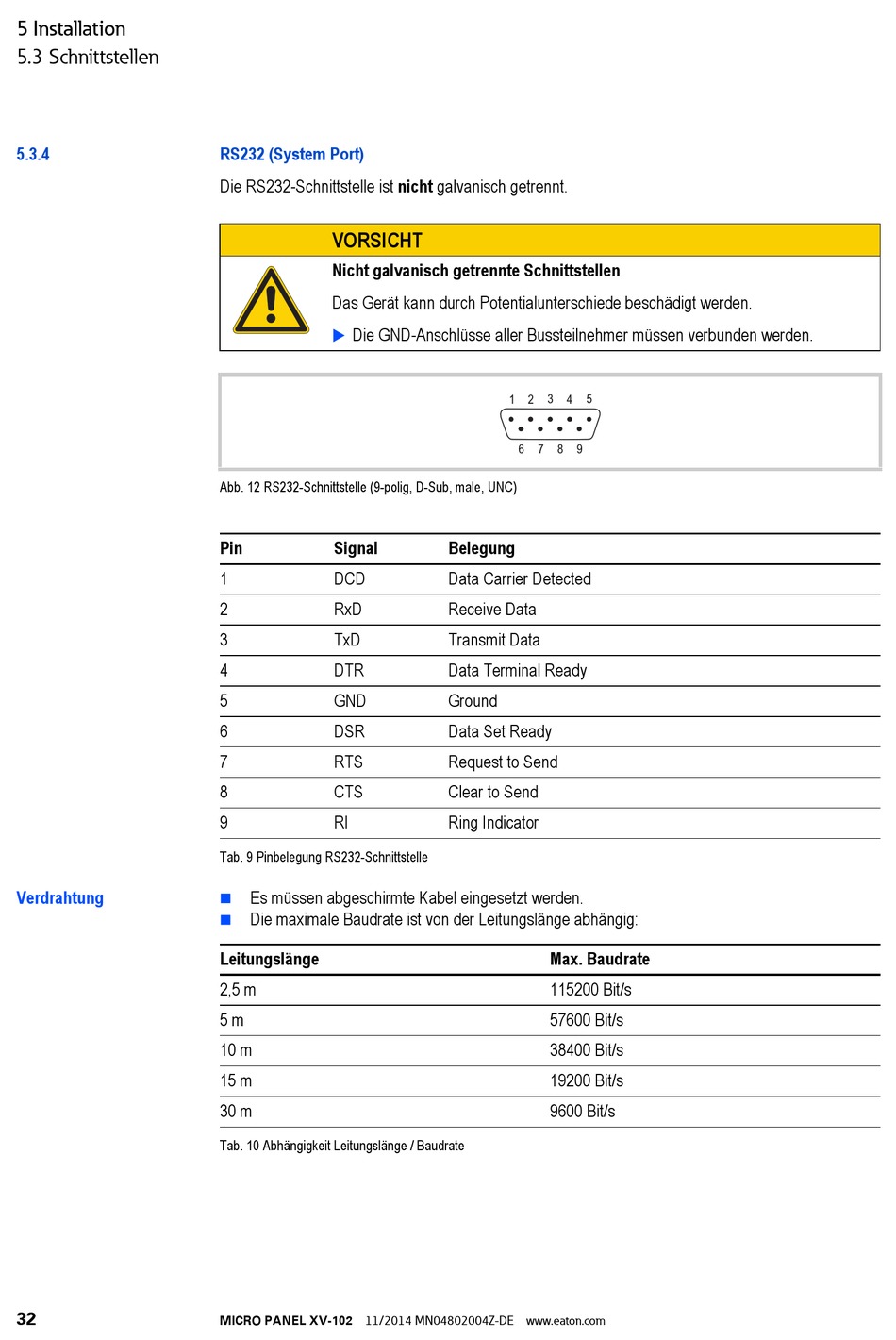

RS232 (System Port)
Die RS232-Schnittstelle ist nicht galvanisch getrennt.
VORSICHT
Nicht galvanisch getrennte Schnittstellen
Das Gerät kann durch Potentialunterschiede beschädigt werden.
Die GND-Anschlüsse aller Bussteilnehmer müssen verbunden werden.
Abb. 12 RS232-Schnittstelle (9-polig, D-Sub, male, UNC)
Pin
Signal
1
DCD
2
RxD
3
TxD
4
DTR
5
GND
6
DSR
7
RTS
8
CTS
9
RI
Tab. 9 Pinbelegung RS232-Schnittstelle
Es müssen abgeschirmte Kabel eingesetzt werden.
Die maximale Baudrate ist von der Leitungslänge abhängig:
Leitungslänge
2,5 m
5 m
10 m
15 m
30 m
Tab. 10 Abhängigkeit Leitungslänge / Baudrate
MICRO PANEL XV-102 11/2014 MN04802004Z-DE www.eaton.com
1 2
3
4
5
6
8
9
7
Belegung
Data Carrier Detected
Receive Data
Transmit Data
Data Terminal Ready
Ground
Data Set Ready
Request to Send
Clear to Send
Ring Indicator
Max. Baudrate
115200 Bit/s
57600 Bit/s
38400 Bit/s
19200 Bit/s
9600 Bit/s
